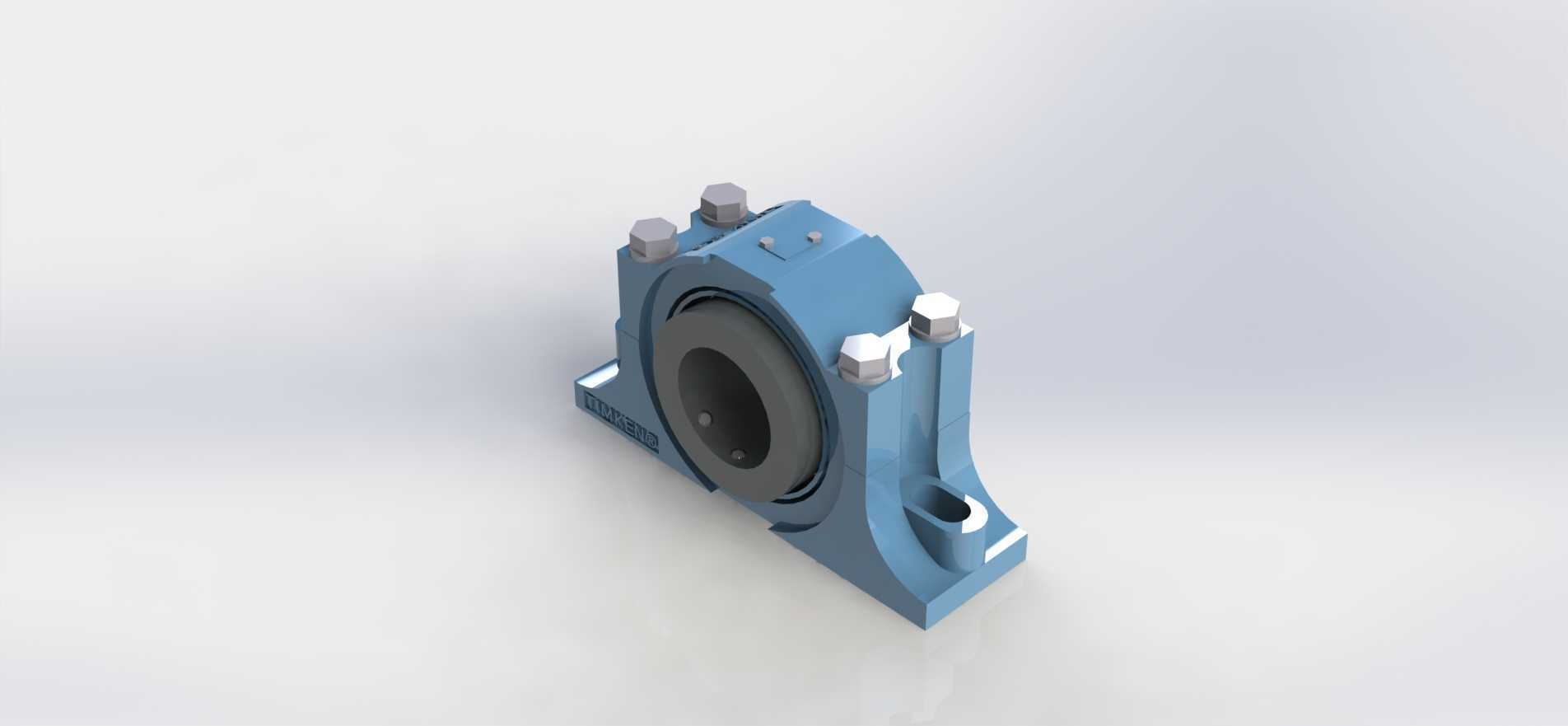

剖分式立式带座滚动轴承安装结构

　　做传动系统设计这么多年，带座轴承永远是绕不开的基础支撑部件，尤其是这种剖分式立式结构，在矿山输送、冶金辊道、建材设备的长轴传动段里，用得比整体式座要频繁得多——毕竟很多长轴穿装完成后，后期维护换轴承不用拆整根轴端的联轴器、链轮，只要把上盖螺栓松掉就能取出轴承内圈组件，现场运维的效率能提一大截。

　　这个结构的设计逻辑完全是围绕重载、易维护的工况来的，首先看座体的材质，一般这类重载座都是采用灰铸铁HT200一体铸造成型，部分冲击载荷大的工况会换成球墨铸铁QT450，铸造成型后安装底面、轴承安装孔、上盖结合面都要经过铣削加工，保证配合面的平面度和安装孔的同轴度，避免轴承装入后出现偏载，提前出现滚道点蚀、保持架碎裂的问题。座体底部的安装脚做了加厚处理，两个安装螺栓孔的位置留了足够的沉头空间，螺栓锁紧后不会突出安装面，保证座体能完全贴紧设备的安装基板，不会出现局部悬空导致的振动问题。

　　轴承部分采用的是外球面调心结构？不对，看这个密封结构和座体的配合，其实是带密封的双列调心滚子轴承适配的剖分座，内圈和轴的配合一般选k6或者m6的过渡配合，靠轴上的顶丝或者紧定套锁紧，能适应一定范围内的轴挠度偏差——毕竟长轴传动的时候，轴受载后的挠曲变形是不可避免的，调心结构能让轴承滚道始终保持全接触，不会出现边缘载荷集中的问题。两侧的密封是双唇口橡胶密封，外侧带防尘挡圈，能在多粉尘、有少量喷淋的工况下阻挡外界的铁屑、粉尘进入轴承滚道，同时锁住内部的润滑脂，延长补脂周期，一般这种结构的补脂周期在连续运转6个月左右，比开式结构的维护频率低很多。

　　上盖和底座的连接用了四颗六角头螺栓，螺栓的强度等级选8.8级就足够，锁紧的时候要按对角顺序分次拧紧，避免上盖压偏导致轴承外圈受力不均。座体顶部预留了注油嘴的安装孔，直通轴承内部的储脂腔，不用拆盖就能在线补脂，适合连续运转不能轻易停机的生产线场景。

　　说下安装边界的注意点，首先安装底面的平面度要控制在0.1mm/100mm以内，不然座体锁紧后会出现变形，导致轴承孔圆度超差；两个安装螺栓的规格要匹配座体的载荷等级，一般这个尺寸的座配M16或者M20的螺栓，锁紧扭矩要达到对应强度等级的推荐值，避免运转过程中螺栓松动导致座体移位。轴穿入轴承内圈的时候，不能直接敲击轴承外圈，要通过铜棒敲击内圈端面，避免损伤滚道和滚动体。安装完成后要手动盘动轴件，检查转动是否顺畅，有没有卡滞、异响的情况，确认没问题后再空载运转半小时，观察温升情况，正常工况下轴承座的温升不能超过40℃，最高温度不能超过80℃，如果出现异常温升要立刻停机检查是不是对中出了问题，或者润滑脂加注过量。

　　这类轴承座的适用场景非常广，从皮带输送机的托辊支撑、斗式提升机的头尾轴支撑，到冶金设备的轧辊辅助支撑、风机的传动轴支撑，只要是中低速、重载、维护空间有限的长轴传动场景，都能看到这类结构的身影。设计选型的时候要注意核算径向载荷，这类立式座主要承受径向载荷，轴向承载能力只有径向额定载荷的10%左右，如果有较大的轴向载荷，要搭配止推轴承或者选用带轴向定位的结构，不能单独靠这个座承受轴向力，不然很容易出现轴承窜动、座体开裂的问题。

　　另外在建模的时候，要注意把安装孔的位置公差、轴承孔的同轴度、结合面的平面度这些形位公差标注清楚，加工的时候要严格按公差要求来，很多现场出问题的轴承座，不是选型载荷不够，而是加工精度没达标，导致轴承偏载提前失效。还有座体的壁厚过渡要做圆角处理，避免铸造的时候出现应力集中，在重载冲击下出现裂纹，尤其是安装脚和主体连接的位置，圆角半径不能小于5mm，不能做成直角结构。
