剖分式立式带座滚动轴承安装结构

项目分类:轴承座 发布时间:2022-01-29 ID:522107
  • 剖分式立式带座滚动轴承安装结构

  做传动结构设计的工程师大多遇到过长轴装配的痛点,整根轴穿入整体式轴承座时,不仅要调整轴的同轴度,后期维护更换轴承还得拆解轴端的联轴器、带轮甚至整条传动链,费时费力,而这种剖分式立式带座轴承结构,恰恰是针对这类场景优化的成熟方案。这类轴承座最常见的应用场景,是矿山输送线的长距离辊筒支撑、建材设备的重载传动轴定位、风机设备的叶轮轴支撑,还有纺织机械、造纸设备里跨度较大的传动轴系,这些场景的轴系往往长度大、轴上预装零件多,无法从轴端整体套入轴承组件,剖分式的结构可以直接从轴的径向位置完成装配,不需要拆解轴上已安装的其他部件,现场安装和后期维护的效率能提升60%以上。从结构功能来看,这个组件的核心作用是为旋转轴提供稳定的径向支撑,

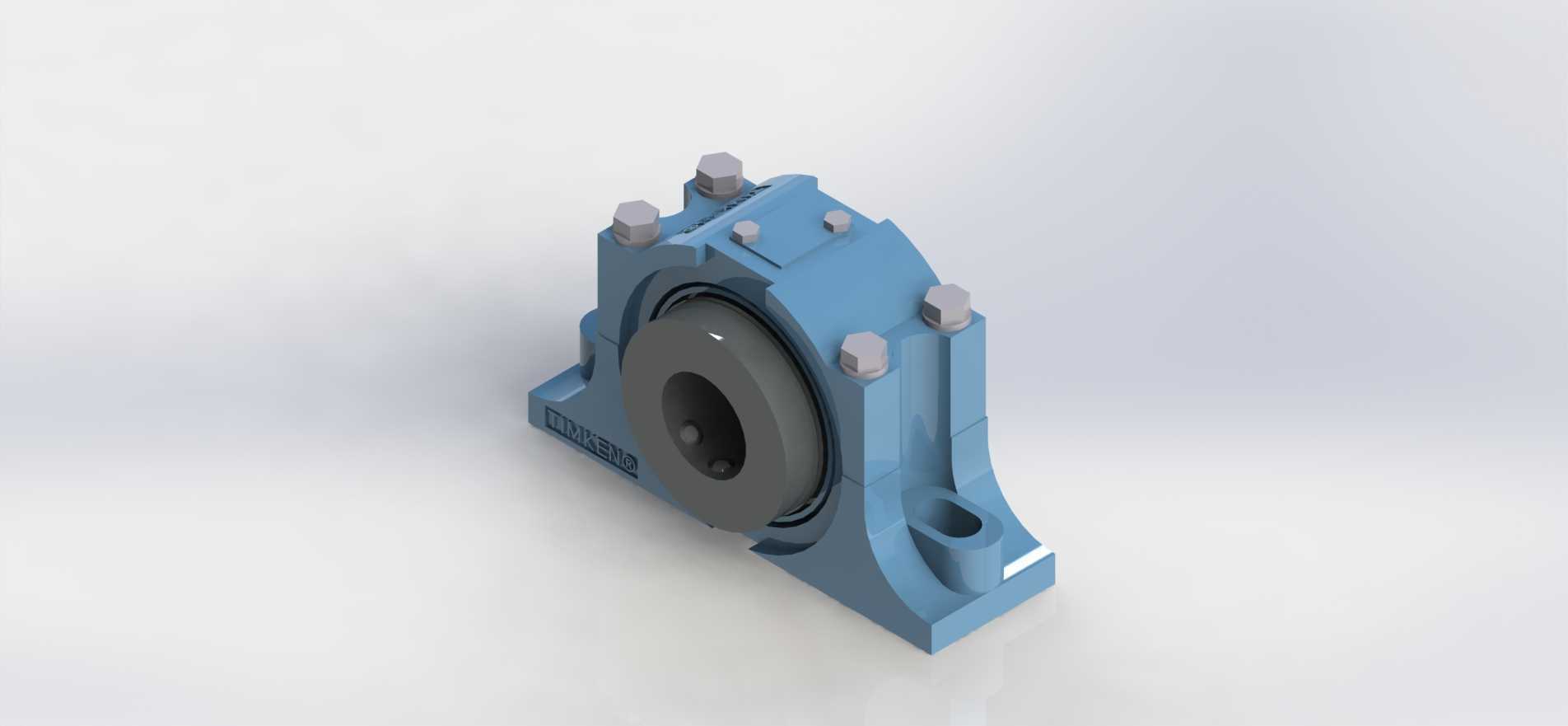

  同时承受轴系运行过程中产生的径向载荷,部分工况下也能承受一定比例的轴向窜动力,轴承座的底座采用带安装孔的立式支脚结构,安装时可以直接通过螺栓固定在设备的安装基面或者机架的预埋板上,不需要额外做复杂的安装支架。设计这类轴承座的时候,首先要考虑的是剖分面的定位精度,上下座体的结合面不能出现错位,否则会导致轴承安装孔的圆度超差,运行时轴承内圈和外圈不同心,加剧轴承磨损,所以在座体的剖分位置通常会设计定位止口或者定位销,保证合模之后内孔的同轴度控制在0.02mm以内。其次是轴承的固定方式,图中可以看到座体上下盖通过多组六角螺栓锁紧,螺栓的预紧力需要经过计算,既要保证上下座体把轴承外圈牢牢压紧,避免轴承外圈在座孔内出现跑圈的问题,

  又不能因为预紧力过大导致座体变形,夹死轴承外圈影响正常游隙。轴承座的底座安装孔设计成长圆孔的形式,这也是工程中非常实用的细节,现场安装的时候可以小范围调整轴承座的轴向位置,补偿轴系加工和安装时的长度误差,降低对机架安装孔位的加工精度要求。从安装边界来看,这类轴承座的底座宽度、安装孔的中心距是选型时的核心参数,需要和设备机架的安装面尺寸匹配,轴承内孔的直径要和适配的轴径一致,座体的总高度要保证轴安装之后的中心高符合设计要求,避免轴系出现倾斜。另外,座体上预留的油嘴安装位也不能忽略,定期通过油嘴向轴承内部注入润滑脂,能在滚动体和滚道之间形成油膜,减少金属直接摩擦,延长轴承的使用寿命。很多新手工程师选型的时候容易忽略轴承座的载荷等级,

  同样轴径的轴承座有轻载、中载、重载的区分,轻载款多用于风机、输送带这类载荷平稳的场景,重载款则需要加厚座体壁厚,加大锁紧螺栓的规格,应对破碎机、振动筛这类有冲击载荷的工况。还有一个容易踩的坑是剖分面的密封,上下座体合装的时候如果结合面有缝隙,运行过程中润滑脂会从缝隙泄漏,外部的粉尘、水汽也会进入轴承内部,造成轴承过早失效,所以加工剖分面的时候平面度要求很高,部分工况下还会在结合面涂密封胶或者加装密封垫片。另外,轴承两端的密封结构也很关键,图中轴承端部的黑色密封件,就是用来阻挡外部杂质进入,同时防止内部润滑脂泄漏,在粉尘较大的矿山、水泥车间场景,还需要选用带双唇密封的轴承配置,提升防护能力。实际装配的时候,要注意轴承外圈和座孔的配合公差,不能选过盈量太大的配合,否则剖分座锁紧之后会把外圈压变形,导致轴承转动卡滞,通常选用过渡配合或者小间隙配合就足够,因为上下座体锁紧之后已经能把外圈牢牢固定。轴和轴承内圈的配合则要根据载荷情况选择,旋转的内圈需要选用适当的过盈配合,避免内圈和轴之间出现相对滑动磨损轴颈。
