壁挂式工业金属电气防护柜体

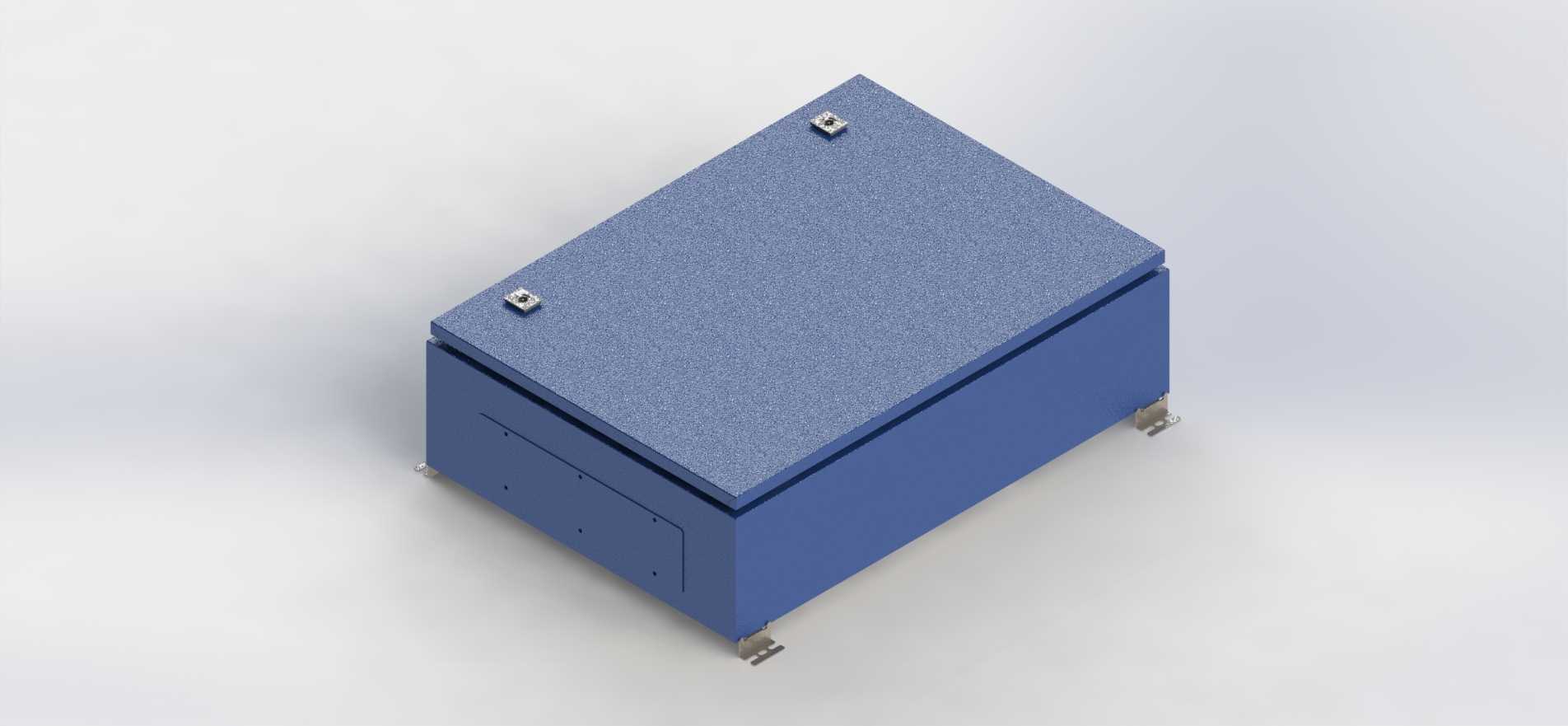

　　这款钣金材质的金属柜体，是工业现场电控系统集成环节常用的防护承载部件，日常多应用在车间生产线旁、设备侧方壁挂点位、小型机房墙面安装场景中，主要用来容纳低压配电回路的断路器、接线端子排、小型PLC控制模块、信号转换器件这类电控元件，把零散的电气元件规整收纳在封闭壳体内，既可以阻挡生产现场的金属切削碎屑、漂浮粉尘、飞溅的切削液或是日常清洁的水渍接触内部带电部件，也能避免无关人员误触带电回路引发安全事故，同时金属壳体本身的电磁屏蔽特性，还能降低外界电磁干扰对柜内弱电信号传输的影响，保障控制信号传输的稳定性。

　　从结构设计的角度来看，这款柜体采用分体式扣合结构，上盖与下箱体通过侧边的快拆锁扣实现压紧固定，日常检修维护时不需要完全拆卸上盖，只需要扳开锁扣就能掀开上盖操作内部元件，相比传统螺丝固定的箱盖，能大幅缩短日常巡检、元件更换的操作时间。箱体底部预留了向外延伸的安装支脚，支脚上预制了安装固定孔，安装时可以先在墙面或是设备机架的对应点位打好膨胀螺丝或是固定螺栓，再把柜体支脚的孔位对准螺栓挂装锁紧，不需要托举整个柜体拧紧紧固件，单人就能完成壁挂安装作业，适配墙面、设备机架侧壁、立式支架等多种安装载体。

　　尺寸参数上这款柜体的外形规格为500mm×700mm×200mm，200mm的进深属于薄款壁挂柜体的常用尺寸，不会过多占用车间的通行空间或是设备周边的操作空间，安装后突出墙面的距离较小，不容易被过往的物料转运小车、作业人员磕碰。500mm的宽度和700mm的高度，内部可用安装空间刚好适配常规的小型电控回路布局，既可以在内部安装DIN导轨固定电气元件，也可以加装安装板固定非导轨式的控制模块，内部空间利用率较高，不会出现尺寸冗余过大造成的材料浪费，也不会因为空间过于局促导致内部接线弯折半径不足、元件散热间隙不够的问题。

　　细节设计上，柜体的板材边缘都做了折边钝化处理，没有裸露的锋利钣金切口，装配和检修过程中不会划伤作业人员的手部；上盖和箱体的结合面做了折弯翻边结构，扣合后能形成类似迷宫密封的结构，阻挡大部分粉尘和溅水从结合缝隙进入柜体内部；底部的支脚做了向外的翻边加强处理，承重能力可以满足常规小型电控系统的元件重量需求，不会因为长期壁挂承重出现支脚变形、柜体下坠的问题。锁扣采用外露式金属快拆结构，操作力度适中，扣合后能把上盖紧紧压在箱体的翻边上，不会因为车间设备运行产生的长期振动出现锁扣松脱、上盖移位的情况。

　　在实际选型应用中，这类薄款壁挂金属柜体多用于分布式控制场景，比如生产线的各个工位旁就近安装，放置该工位的本地控制模块和接线端子，减少长距离布线的信号衰减和线路成本；也可以用在小型 standalone 设备的电控系统承载，直接固定在设备的机身侧壁上，不需要额外做落地安装的支架，节省设备整体的占地面积。建模过程中需要重点关注钣金折弯的扣除参数，保证折边后上盖和箱体的配合间隙均匀，锁扣的安装位置要和箱体、上盖的贴合面对齐，避免扣合后出现锁扣卡滞、压合不紧的问题；安装支脚的固定孔位要和常用的膨胀螺栓、机柜固定螺栓尺寸匹配，孔边距要满足钣金件的强度要求，避免安装锁紧时出现孔位开裂的情况。
