三极导轨式小型断路器结构设计

　　这款三极模数化断路器主要面向终端低压配电场景设计，适配民用住宅分户配电、工业机柜末端回路、小型设备动力配电等常见使用场景，承担回路过载保护、短路瞬时分断的核心功能，可同时对三相交流回路进行通断控制与故障保护，避免线路过载发热引发绝缘老化、短路电流冲击造成设备烧毁等问题。从实际安装适配性来看，产品严格遵循终端配电模数化安装规范，整体宽度对应3个标准模数单元，可直接卡装在行业通用的TH35-7.5型标准安装导轨上，安装时无需额外打孔固定，仅需通过底部的弹性卡扣即可完成快速装拆，单台产品安装深度适配常规终端配电箱的内部纵深要求，接线端子位置预留了足够的导线弯曲空间，可适配1-6平方毫米的铜芯导线接入，端子压紧结构采用防松脱设计，

　　避免长期运行过程中因振动、温度循环导致的接线松动发热问题。产品的结构设计围绕分断可靠性与操作便捷性展开，外壳采用高阻燃耐冲击的热固性工程塑料材质，外壳拼接处设置多重卡扣与定位筋，确保分断短路电流时内部高压气体不会从拼接缝隙溢出，操作手柄采用大角度拨程设计，分合位置有清晰的状态标识，手柄操作力设置在合理区间，既避免日常运维时误碰分闸，也能保证故障脱扣时手柄可靠跳转到分闸位置。内部触头系统采用斥力式结构设计，当回路出现短路大电流时，触头间产生的电动斥力可快速推动触头斥开，配合灭弧室的栅片切割灭弧结构，可在毫秒级时间内完成电弧熄灭，将短路故障对后端设备的冲击降到最低；脱扣系统采用双金属片过载反时限脱扣配合电磁瞬时脱扣的双结构设计，

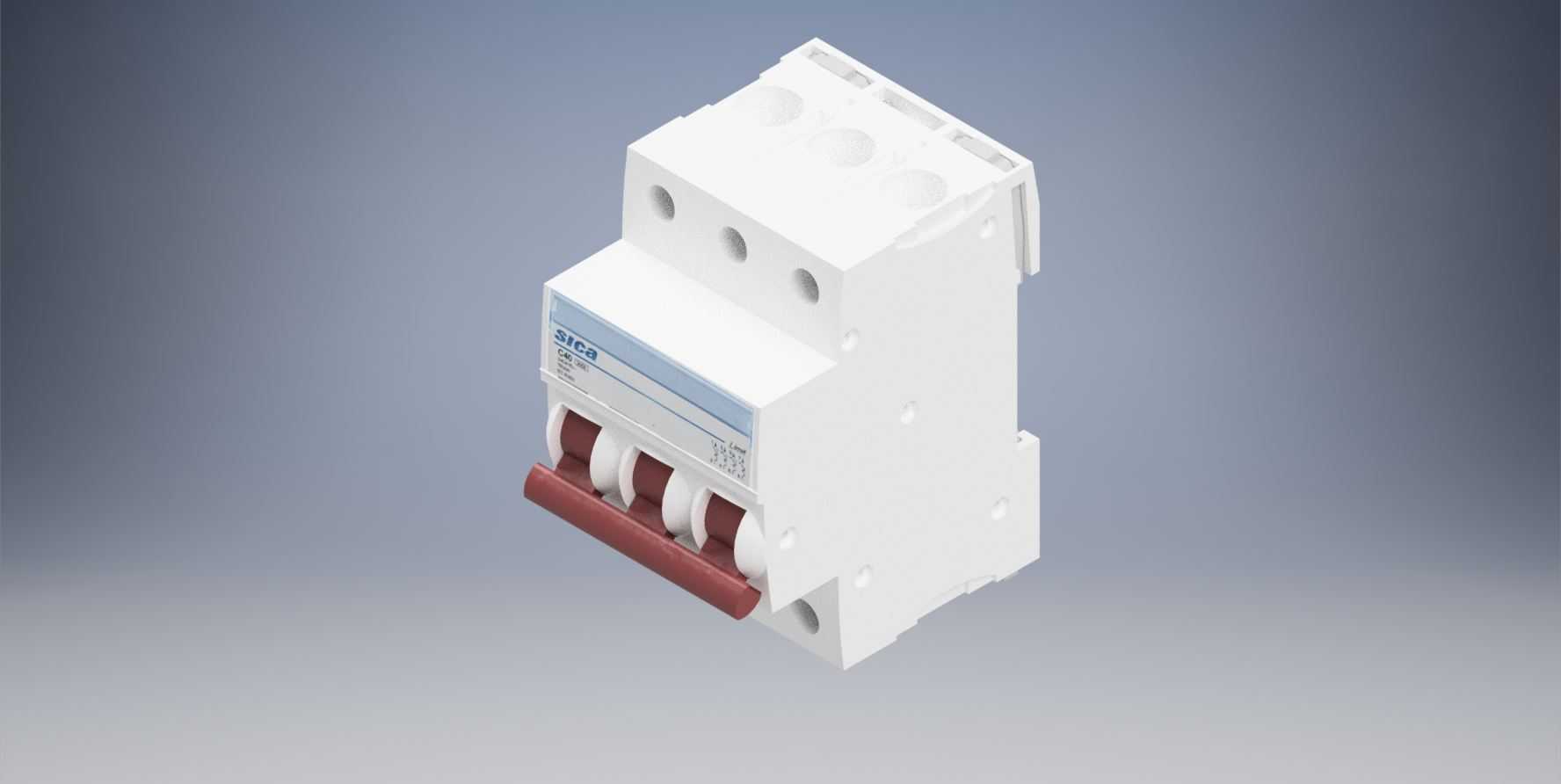

　　过载电流较小时双金属片受热弯曲推动脱扣机构动作，电流越大脱扣速度越快，短路电流达到阈值时电磁机构直接触发脱扣，无需等待双金属片形变，满足不同故障类型的保护需求。从三维建模的细节处理来看，模型完整还原了产品的所有装配关系，包括外壳的定位止口、内部机构的运动间隙、导轨卡扣的弹性形变空间、接线端子的螺纹行程，所有配合面的公差预留都符合实际注塑件与冲压件的生产工艺要求，既不会出现装配干涉，也不会因间隙过大导致结构松动。在实际选型应用中，这类三极断路器常与同系列的漏电保护附件、过欠压保护附件拼接使用，模型也预留了标准的附件拼接接口，可直接扩展拼装成漏电保护断路器、过欠压保护断路器等衍生产品，无需重新调整主体安装尺寸，适配不同项目的配电保护需求。日常运维过程中，产品正面的操作面突出配电箱面板一定高度，操作时无需打开配电箱内门即可完成分合闸操作，手柄的红色指示条在分闸位置清晰可见，可快速判断回路通断状态，降低运维排查的工作量。
