FAG-INA KR62螺栓型滚轮滚针轴承结构

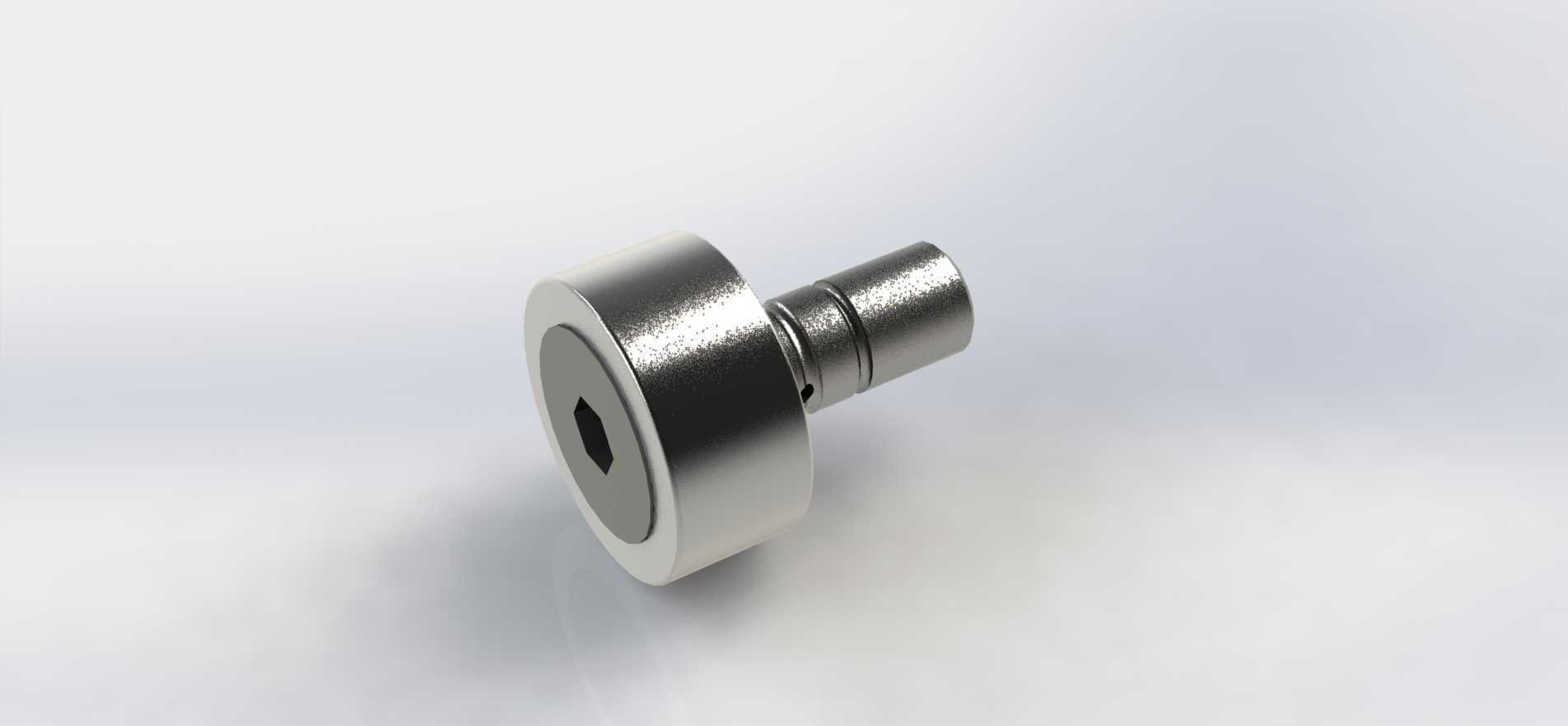

　　在自动化输送线的凸轮轨迹导向工位、包装设备的摆臂支撑节点、机床的直线运动副限位结构里，这类螺栓型滚轮轴承的出镜率一直不低，KR62规格的产品尤其适配中等载荷的滚动导向场景，很多做设备改造的工程师在替换进口滚轮件时，都会优先核对这个型号的安装边界。从结构上看，这款轴承把安装螺栓和滚轮本体做了集成设计，不需要额外配置支撑轴，安装时直接把螺栓端穿过设备安装板，用螺母锁紧即可完成固定，相比传统需要配套轴、挡圈的滚轮结构，能节省至少三分之一的安装空间，在设备内部布局紧凑的工位里，这种集成化设计的优势会被放得很大。滚轮的外圈采用了加厚的淬硬钢材，滚道面做了精磨处理，表面粗糙度控制在适合滚动接触的区间，既可以在平面导轨上做直线滚动支撑，也能沿着凸轮槽的曲面轨迹做随动运动，承受径向载荷的同时，还能抵消一部分设备运行时产生的偏载力矩，不会像普通深沟球轴承那样在侧向力作用下出现滚道剥落的问题。螺栓端的内六角孔是为了安装时方便施加锁紧扭矩，安装过程中不需要额外夹持滚轮本体，只用内六角扳手拧动螺栓端就能完成预紧，避免安装时外力损伤滚轮的外滚道面，这点细节在精密设备装配时很实用，能减少装配环节对零件精度的破坏。从安装边界来看，这款滚轮的外径是62mm，对应的安装螺栓公称直径适配常规的设备安装板开孔尺寸，螺栓伸出长度可以满足不同厚度安装板的锁紧需求，滚轮的宽度尺寸经过优化，和导轨接触面的宽度刚好能覆盖常规轻型导轨的滚动面，不会出现接触应力过于集中的情况。

　　设计这类轴承的三维模型时，首先要还原外圈的滚道曲率，滚道和内部滚针的接触角要符合滚针轴承的设计规范，不能出现干涉或者间隙过大的问题；其次螺栓端的螺纹特征要做准确，包括螺纹的大径小径、退刀槽的位置，还有内六角孔的深度和对边尺寸，这些细节直接影响模型在装配仿真时的准确性，如果螺纹尺寸做的有偏差，在做虚拟装配时就会出现螺栓穿不过安装孔、螺母无法锁紧的错误。滚轮端的密封结构也不能忽略，两端的密封圈要和外圈、螺栓芯轴的配合槽对应，还原真实的密封间隙，这样在做设备的维护性仿真时，才能准确判断密封圈的更换空间是否足够。实际应用中，这类轴承经常用在自动化生产线的工件托盘输送工位，作为托盘侧边的导向滚轮，沿着输送线两侧的导轨滚动，

　　避免托盘运行时出现卡滞或者偏斜；在包装机械的开合模机构里，它会作为凸轮随动件，跟着凸轮的轮廓轨迹运动，带动摆臂完成周期性的开合动作；在数控设备的刀库换刀机构里，也能看到这类滚轮的身影，作为刀臂转动时的支撑滚轮，承受换刀过程中的冲击载荷。和普通的滑动导向套相比，滚轮轴承的滚动摩擦阻力更小，设备运行时的驱动功率损耗能降低不少，而且长期运行的磨损量更小，维护周期更长，不需要频繁加注润滑脂，密封结构本身就能锁住内部的润滑脂，阻挡外界的粉尘、切削液进入轴承内部，在有少量粉尘的生产车间里也能稳定运行。建模的时候还要注意，滚轮外圈的端面倒角、螺栓根部的圆角这些工艺特征都要还原，不能做的过于尖锐，这些结构不仅是加工工艺的要求，

　　也能减少安装时和相邻零件的磕碰，避免应力集中导致的零件断裂。内部的滚针排列要符合真实产品的保持架结构，滚针和滚道之间的间隙要控制在合理的公差范围内，在做运动仿真时，滚轮的转动要顺畅，不能出现卡顿或者窜动过大的情况。很多工程师在选型时容易忽略螺栓的强度等级，KR62规格的滚轮轴承螺栓一般采用高强度合金钢制作，能承受足够的锁紧扭矩和运行时的冲击载荷，建模时如果要做有限元分析，对应的材料属性也要匹配，才能准确计算出轴承的承载能力，判断是否满足工位的载荷需求。另外，滚轮的外圆面没有做额外的镀层，依靠淬硬层本身的硬度和耐磨性就能满足大部分工况的需求，如果是在有腐蚀性的环境里使用，才会选择带镀层的版本，常规工业场景下标准款就足够适用。
