罗达曼托调心滚子轴承结构设计

　　在重载、存在安装对中误差或者轴系挠曲变形的传动工况中，常规深沟球轴承或者圆柱滚子轴承往往会因为滚动体与滚道的边缘接触产生局部应力集中，大幅缩短服役寿命，这类场景下调心滚子轴承的应用就成为了结构选型阶段的优先方案，本次呈现的罗达曼托系列调心滚子轴承，就是针对这类复杂受力场景开发的回转支撑部件。从实际应用场景来看，这类轴承广泛覆盖冶金设备的轧机辊道、矿山输送设备的托辊支撑、风电齿轮箱的行星级支撑、工程机械的行走机构回转部位，甚至在大型水泵、压缩机的主轴支撑端也能看到同结构产品的应用，这类场景的共性是轴系跨度大、运行过程中存在一定的角度偏转、同时承受径向载荷与双向轴向载荷的复合作用，常规轴承无法同时满足承载能力与调心性能的双重要求。

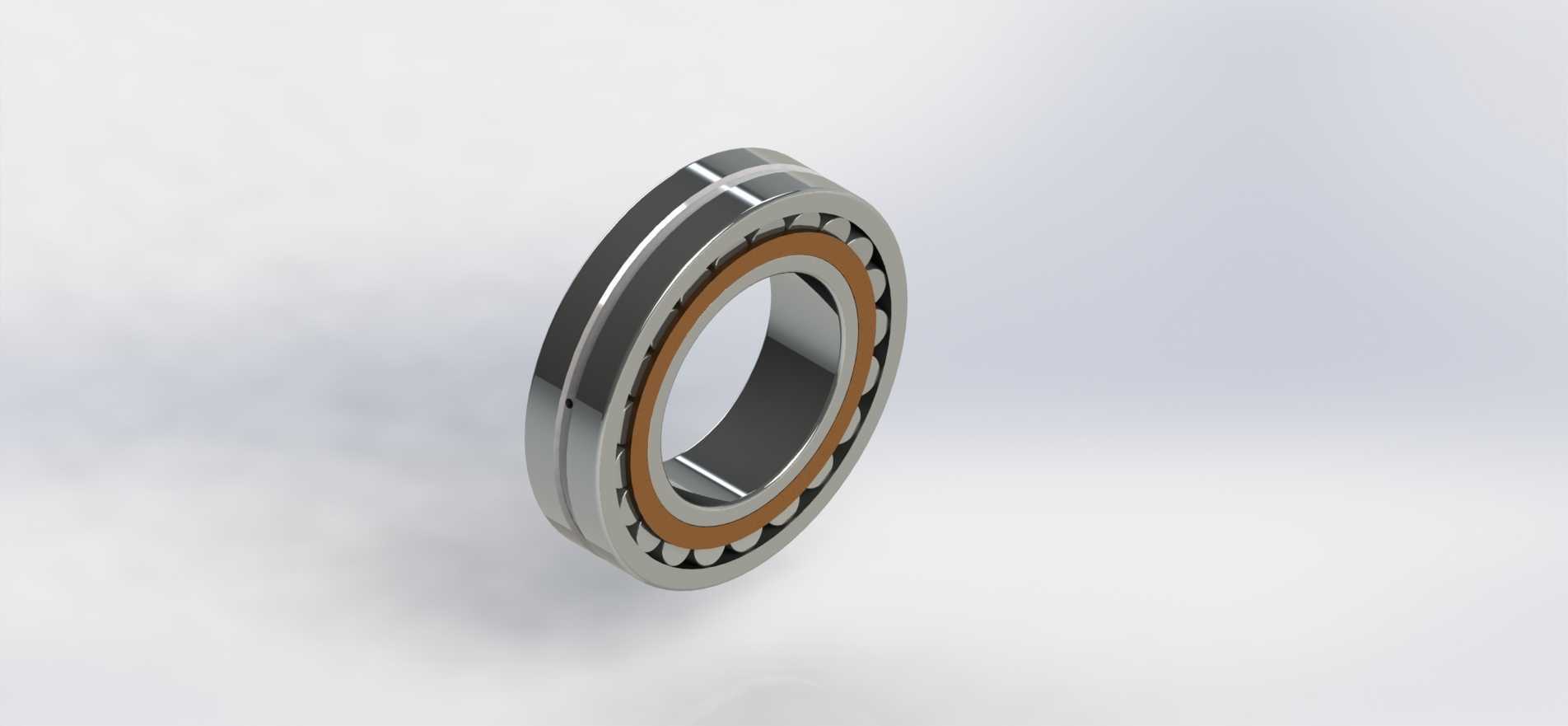

　　从产品功能特性来看，该轴承采用双列球面滚子设计，内圈带有双滚道，外圈为球面滚道结构，这种结构天然具备调心性能，当内圈相对于外圈产生2-3度范围内的角度偏斜时，滚动体依然能够与滚道保持良好的线接触状态，不会出现边缘卡滞或者局部载荷过载的问题；滚动体采用对称型球面滚子设计，经过修形处理后，能够在滚道上实现均匀的载荷分布，相比同尺寸的其他类型滚动轴承，其径向承载能力可以提升40%以上，同时能够承受一定比例的轴向载荷，适合复合载荷下的长期运行。保持架采用机加工铜质实体保持架，相比冲压保持架，实体铜保持架的结构强度更高，在重载、冲击载荷工况下不容易出现保持架断裂或者滚动体脱落的问题，同时铜质材料的自润滑特性能够在润滑脂暂时缺失的极端工况下，

　　短时间内避免滚动体与滚道的直接干摩擦，降低突发抱轴故障的概率。从设计思路层面拆解，该轴承的开发首先围绕载荷分布优化展开，通过对滚子母线进行对数曲线修形，消除滚子两端的应力集中效应，使得滚子在承受载荷时，接触应力沿母线方向呈现均匀的抛物线分布，避免端部应力峰值导致的早期点蚀失效；其次是调心性能的匹配，外圈球面滚道的曲率中心与轴承中心重合，确保内圈偏转时，滚子与滚道的接触角不会发生突变，保证运转过程中的摩擦力矩稳定，不会因为轴系偏斜产生额外的运转阻力；再者是润滑结构的设计，轴承内圈与保持架之间预留了足够的润滑脂存储空间，同时在保持架上设计有导油槽，能够在运转过程中将润滑脂均匀引导至每个滚动体与滚道的接触界面，延长润滑维护周期。

　　从外形尺寸与安装边界来看，该型号为22215E系列，对应的内径尺寸为75mm，外径尺寸为130mm，装配宽度为31mm，安装时需要注意轴与轴承内圈的配合公差选择，通常在旋转内圈的工况下，轴的配合公差选择k6或者m6，外圈与轴承座孔的配合选择H7，既能够保证内圈与轴的周向固定，避免跑内圈的故障，也能够让外圈在座孔内有微小的游动余量，适配轴系的热胀冷缩变形；安装过程中需要注意，不能通过敲击滚动体或者保持架的方式进行装配，应当采用热装或者专用工装压装内圈端面，避免损伤滚道与滚动体的接触表面；轴承的轴向定位通常采用轴用弹性挡圈或者锁紧螺母配合止动垫圈实现，定位端面的跳动公差需要控制在0.02mm以内，避免安装偏斜导致的早期失效。在实际选型匹配过程中，还需要根据工况的载荷系数、运转速度、预期寿命计算额定动载荷的安全裕度，通常在连续运转的工况下，安全系数需要达到1.5以上，存在冲击载荷的场景下安全系数需要提升至2以上，同时根据工作温度选择适配的润滑脂，当工作温度超过120摄氏度时，需要选用高温润滑脂，避免润滑脂失效导致的轴承过热烧毁。
