1000x1000x280规格金属电气防护柜体

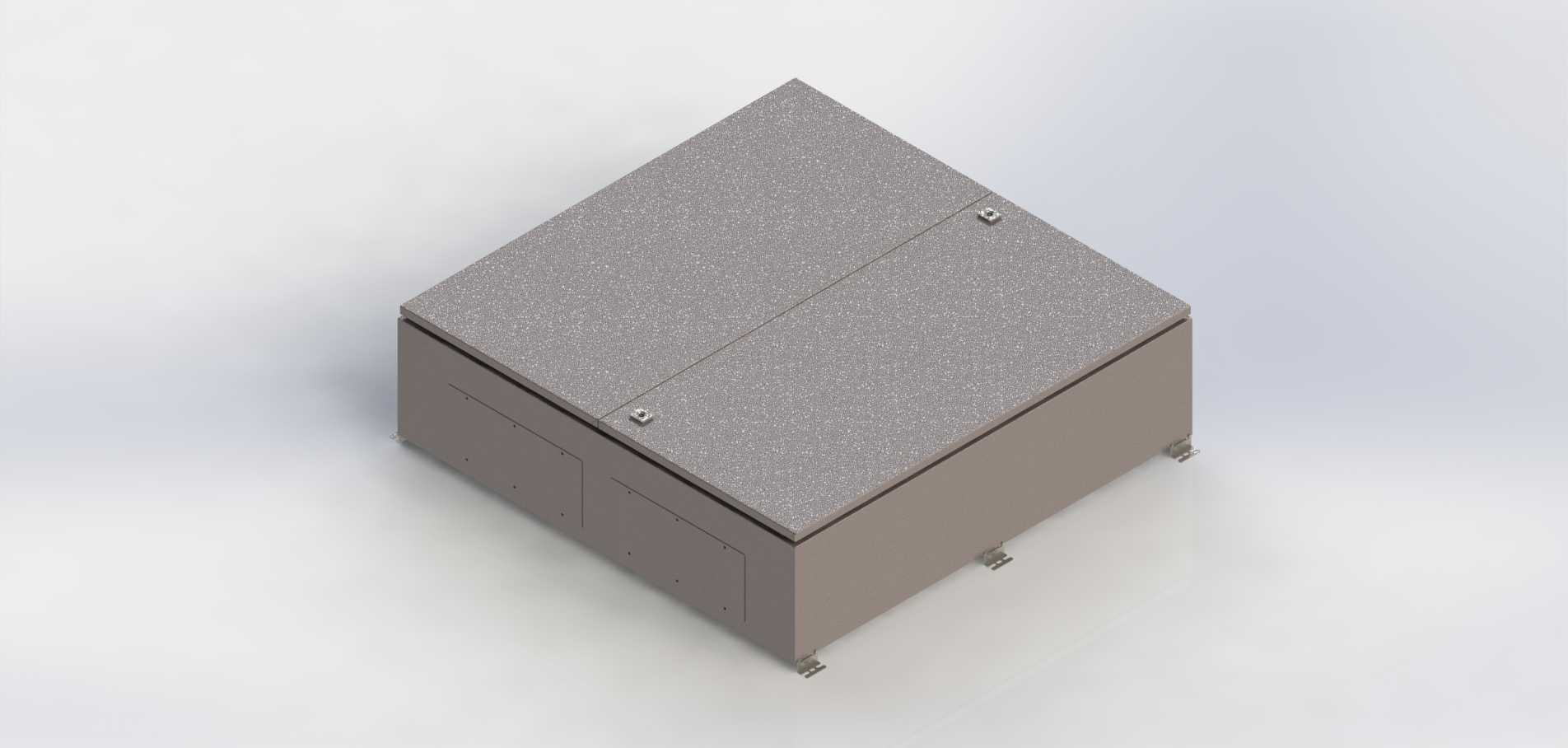

　　这款金属柜体的三维结构，是针对工业现场低压电气元件集成安装需求开发的防护壳体，在车间生产线旁的就地控制节点、厂区户外动力配电点位、楼宇底层配电间的支路分配场景中都能适配使用，日常承担电气元件承载、外部异物防护、操作安全隔离的核心作用。从实际使用的角度出发，这类柜体的设计首先要匹配现场安装的边界条件，本次设计的柜体外形尺寸控制在1000mm×1000mm×280mm，厚度方向的280mm尺寸是经过多场景验证的优化值，既可以容纳常规的微型断路器、交流接触器、接线端子排等元件的安装深度，又不会在壁挂安装时过度突出墙面，避免挤占车间的通行与操作空间，底部预留的安装支脚结构，既可以配合膨胀螺栓完成墙面壁挂固定，也能搭配落地支架实现立式安装，适配不同现场的安装条件。

　　在结构设计的思路上，柜体采用分体式的顶盖与箱体主体拼接结构，顶盖做了微斜的折边处理，避免顶部积灰或者凝露时液体顺着接缝渗入柜体内部，双开门的结构设计是考虑到1000mm的宽度尺寸，如果采用单开门结构，门体开启时需要预留的侧向操作空间过大，在狭窄的配电间或者设备旁的安装点位会出现开门受阻的问题，双开门各自配备独立的锁止结构，日常维护时可以根据需要开启单侧门进行局部操作，降低维护时误触其他带电回路的风险。柜体的侧板与背板都预留了标准化的敲落孔位，不同方向的线缆进线都可以根据现场布线走向敲开对应位置的孔位，不需要现场额外开孔破坏柜体的防护涂层，孔位周边做了卷边处理，避免穿线时划伤线缆绝缘层。

　　从功能特性来看，柜体的钣金折弯处都做了圆角过渡处理，没有尖锐的棱角，避免安装与维护人员操作时被划伤，门板内侧预留了接地螺柱，可以直接连接柜体的接地排，保证门板与箱体主体的等电位连接，满足电气安全的规范要求。箱体内部的安装导轨预留位置，兼容标准的35mm电气安装导轨，可以根据实际的元件配置需求灵活调整导轨的安装高度，不需要额外焊接或者打孔，适配不同回路数量的配置需求。柜体的表面采用纹理喷塑处理，相比光面的涂层，这种纹理表面在车间多尘的环境下不容易留下明显的划痕与积灰痕迹，日常清洁维护更加方便，同时喷塑层的绝缘性能也能进一步提升柜体的外部防护能力，避免意外触碰时的漏电风险。

　　在实际的工程选型过程中，这类尺寸的柜体通常用于覆盖10-20个回路的配电或者控制需求，相比更大尺寸的柜体，它的重量更轻，单人即可完成壁挂安装的定位作业，不需要额外的吊装辅助，在老旧厂区的配电改造项目中，这种薄型柜体的适配性更强，不需要破坏原有墙面的过多结构就能完成安装。设计过程中也充分考虑了钣金加工的工艺性，所有的折弯角度都采用标准的90度折弯，没有特殊的异形折弯结构，普通的数控折弯设备即可完成加工，板材的拼接处采用点焊加密封胶的工艺，既保证柜体的结构强度，又能提升柜体的防护等级，满足一般工业环境下的防尘防溅水要求。柜体底部的支脚结构做了加高处理，壁挂安装时柜体与墙面之间会留出10mm左右的间隙，既可以保证柜体背部的空气流通，避免柜内元件积热无法散出，也能防止墙面返潮时潮气直接接触柜体背板，延长柜体的使用寿命。
