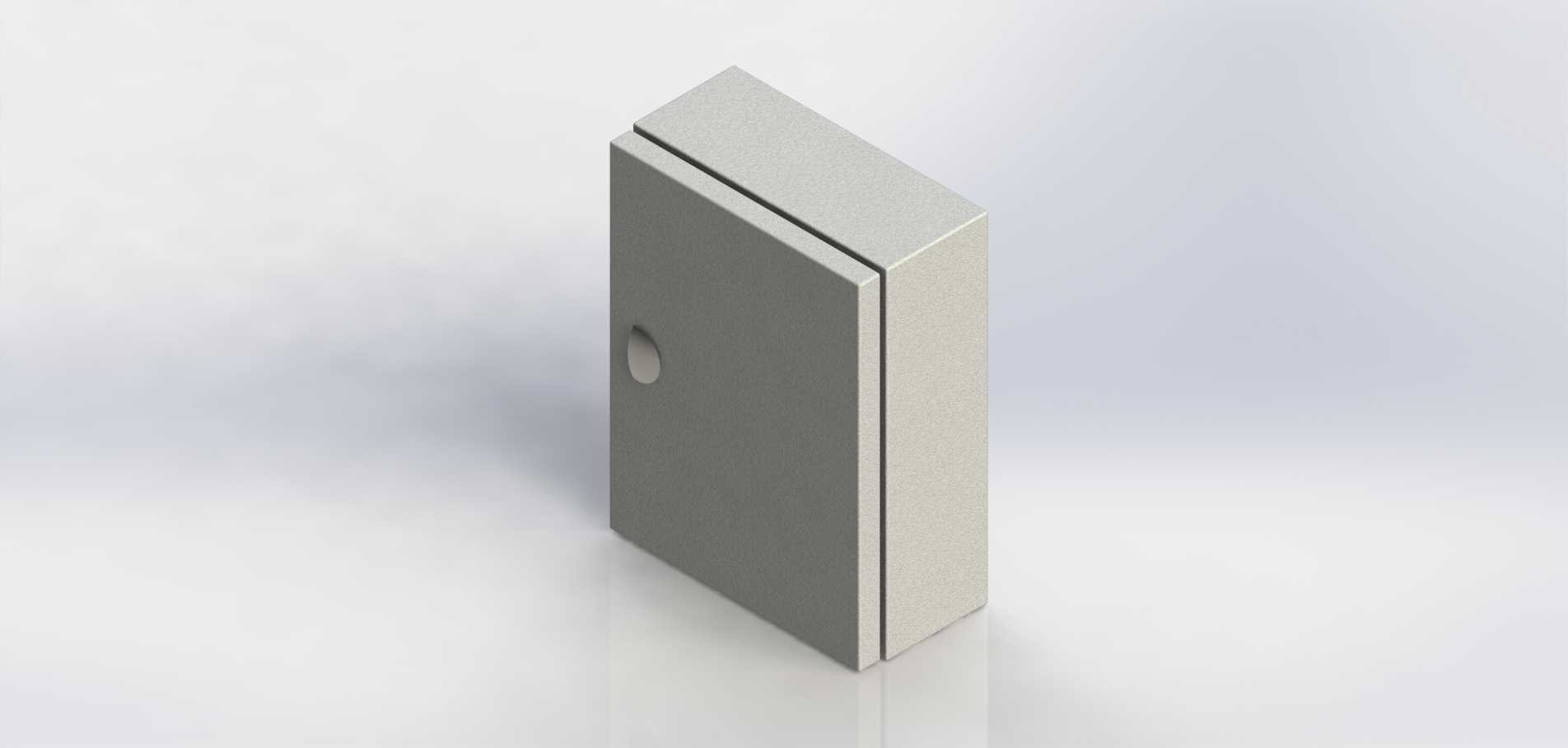

300x400x150规格立式金属电气柜体结构

　　在工业现场的电控系统布设场景里，这类立式金属柜体是承载低压电气元件、信号转接模块的核心载体，不管是生产车间的工段分控点位、小型设备的集成电控单元，还是楼宇配套的弱电转接节点，都能看到这类紧凑型柜体的应用。不同于大尺寸的拼装配电柜，这款300x400x150规格的柜体走的是紧凑集成路线，整体采用薄钢板折弯拼焊的成型工艺，所有棱边都做了R角钝化处理，既避免安装调试过程中划伤操作人员，也能减少应力集中导致的钣金变形问题。

　　从实际使用的角度出发，这款柜体的设计优先考虑了壁挂安装的场景需求，背部预留的四个安装挂孔采用长圆孔设计，允许现场安装时有±3mm的位置调整余量，不用在墙面打孔时追求绝对的孔位精度，能大幅降低现场施工的难度。柜体的门板采用内嵌式结构，闭合后和柜体侧边的缝隙控制在1mm以内，配合门板内侧粘贴的发泡密封胶条，能达到基础的防尘防溅等级，适配多数干燥无强腐蚀的工业室内场景，哪怕是有少量粉尘的机加工车间边角位置，也能保证内部电气元件的运行环境稳定。

　　设计这款柜体的三维结构时，首先要明确的是安装边界的限制：150mm的进深尺寸，刚好能容纳常规的小型断路器、接线端子排、24V开关电源这类常用低压元件，不会因为进深过大挤占现场的通道空间，也不会因为进深不足导致元件安装后门板无法正常闭合。柜体内部预留了两条对称的安装导轨卡槽，用户可以根据实际的元件排布需求，灵活调整DIN导轨的安装高度，不管是排布多回路的微型断路器，还是安装小型的PLC控制模块，都能找到合适的固定位置。门板上预留的圆形抠手位置，没有采用外凸的拉手结构，一方面能避免现场人员走动时被突出的拉手磕碰，另一方面也能减少柜体整体的外凸尺寸，在狭窄的安装巷道里也能顺利完成门板的开合操作。

　　从结构强度的角度考量，这款柜体的顶板、侧板、背板采用一体化折弯成型的工艺，拼接焊缝只设置在柜体背部的两个边角位置，既减少了焊接工作量，也能保证柜体整体的结构刚性，哪怕是满装电气元件后总重量达到15kg，壁挂安装时也不会出现柜体变形、门板错位的问题。柜体的下边缘预留了穿线用的敲落孔位置，用户可以根据现场的走线方向，选择从底部或者侧边敲落对应位置的盖板穿入电缆，不用额外在柜体上钻孔，既节省现场施工的时间，也能避免钻孔产生的金属碎屑掉入柜体内部造成电气短路隐患。

　　在做三维建模的过程中，这类钣金柜体的结构需要重点关注折弯系数的设置，不同厚度的冷轧钢板对应的折弯扣除值要和实际加工工艺匹配，不然加工出来的柜体容易出现拼缝过大、门板无法嵌入的问题。这款柜体的门板和柜体之间采用隐藏式的合页连接，合页完全内置在柜体侧边的折弯槽内，从外部看不到连接结构，既提升了柜体整体的外观整洁度，也能避免外部的灰尘、水渍从合页安装缝隙进入柜体内部。门板闭合后的锁定结构采用简单的卡扣式设计，日常维护时不需要额外携带钥匙，直接抠住门板上的抠手位置就能打开门板，对于需要频繁操作的分控点位来说，这种设计能大幅提升日常维护的效率。

　　实际选型应用的时候，要注意这款柜体的防护等级适配场景，它不适合用在户外露天或者有强腐蚀气体、液体喷溅的场景，在普通的室内工业环境、写字楼弱电井、设备内部的电控集成场景下，它的紧凑尺寸和灵活安装特性就能发挥最大的优势。相比大尺寸的标准配电柜，这款小规格柜体的成本更低，安装占用空间更小，对于元件数量不多的小型电控系统来说，不会出现大柜体装少量元件的空间浪费问题，也能帮用户控制整体的项目成本。柜体表面采用静电喷塑的处理工艺，涂层均匀附着力强，日常使用中不容易出现掉漆、锈蚀的问题，哪怕使用多年也能保持外观的整洁，不会因为表面锈蚀影响内部元件的正常运行。
