立式壁挂式金属电气防护柜体结构

　　这款立式金属柜体在工业现场的应用场景覆盖十分广泛，从车间生产线旁的就地控制节点，到楼宇配电间的支路配电单元，再到户外工况下的小型设备防护载体，都能看到这类结构的身影。日常使用中，它的核心作用是为内部安装的电气元件、控制模块、接线端子排提供可靠的物理防护，隔绝外界粉尘、水汽、意外触碰对内部器件的干扰，同时规整内部走线，让电控系统的排布更具条理性，降低后期运维的排查难度。

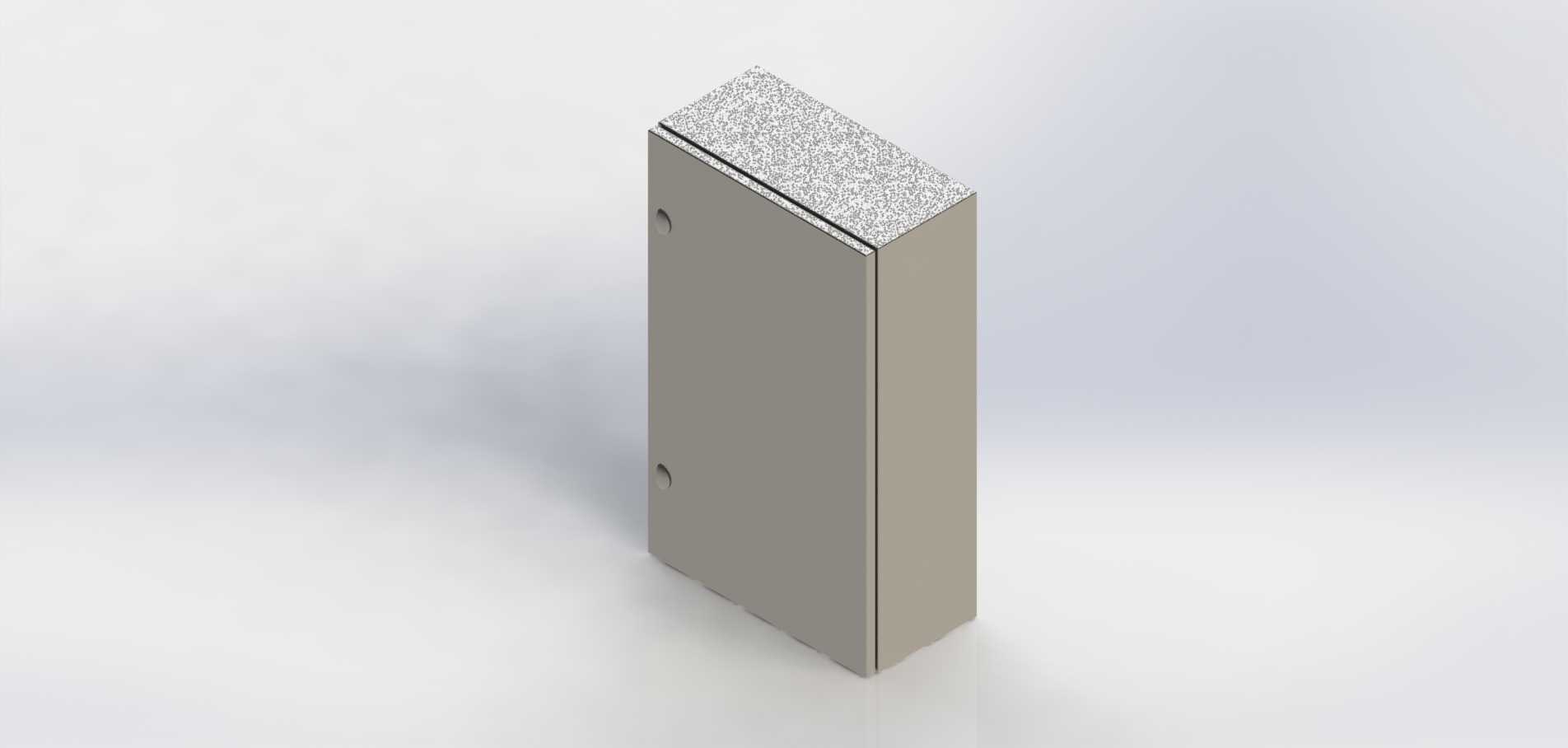

　　从功能特性来看，这款柜体采用全封闭钣金拼焊结构，侧边预留的两个安装孔位对应壁挂安装的固定点位，安装时可直接通过膨胀螺栓或安装支架将柜体固定在墙面、设备侧壁等垂直安装面上，不需要额外搭配落地底座，能有效节省车间或配电区域的地面占用空间，适合空间局促的安装场景。柜体的开合结构采用侧边隐藏式铰链设计，门板闭合后与柜体主体的拼缝均匀，配合边缘的折弯止口结构，能在不额外增加密封胶条的基础上，提升柜体整体的防尘防溅能力，满足常规工业环境的防护等级要求。顶部的磨砂质感盖板为可拆卸式结构，日常维护时不需要完全打开柜门，拆下顶部盖板就能完成上部端子的接线、调试操作，针对顶部进出线的安装场景，还可以直接在盖板上开孔安装电缆防水接头，适配不同方向的走线需求。

　　设计思路上，这款柜体没有采用复杂的曲面造型，整体以直边折弯结构为主，所有钣金折弯处均做了圆角过渡处理，既避免了锐边对安装、运维人员造成划伤，也能提升钣金件的结构刚度，减少薄板加工过程中的变形量。柜体的长宽高尺寸比例经过优化，600mm的宽度能适配常规尺寸的导轨安装组件，1000mm的内部高度可以容纳多层端子排、小型断路器、开关电源等常用电控元件的分层排布，300mm的深度既不会因为柜体过深导致内部元件安装后前部预留空间过大造成空间浪费，也不会因为深度不足导致柜门关闭时挤压内部走线，安装边界上，壁挂安装时需要在安装面预留出至少柜体宽度加两侧各100mm的操作空间，保证柜门可以完全打开至90度以上，方便内部元件的拆装与接线作业，柜体背部与安装面之间预留的5mm间隙可以避免墙面凝露直接接触柜体背部板材，降低长期使用后的锈蚀风险。

　　实际选型使用时，这类柜体的板材厚度选择需要结合安装场景的振动情况调整，常规车间固定安装场景采用1.5mm厚冷轧钢板折弯即可满足刚度要求，如果是安装在有持续振动的设备侧壁上，则需要适当提升板材厚度到2.0mm，同时在安装孔位处增加加强筋，避免长期振动导致固定点位松动。柜体表面的涂装处理采用静电喷塑工艺，磨砂质感的表层不仅能提升外观的一致性，还能减少日常使用中表面划痕的产生，适配工业现场相对复杂的使用环境。内部安装结构上，柜体两侧内壁预留了通用的安装孔位，可以直接加装电器安装导轨、层板支架，不需要现场二次打孔，能大幅缩短现场安装的施工周期。针对不同的进出线方向需求，除了顶部的可拆卸盖板，柜体的底部、背部也预留了敲落孔位，施工时可以根据实际走线方向敲落对应位置的孔盖，安装电缆格兰头，不需要额外使用开孔工具，适配不同项目的布线要求。

　　从结构可靠性角度来看，这款柜体的门板与主体之间配备了接地螺柱，安装时可以通过接地导线将门板与柜体主体做可靠电气连接，避免内部元件漏电时门板带电造成安全隐患。门板的锁具采用通用型三角锁结构，运维人员使用通用钥匙即可开启，同时可以根据使用需求更换为防盗锁具，提升特定场景下的安全防护能力。整体结构没有易损的活动部件，长期使用过程中只需要定期检查柜门密封情况、固定点位的螺栓松紧度即可，维护成本极低，适合作为各类小型电控系统的标准化防护外壳使用。
