立式壁挂金属电气控制柜结构设计

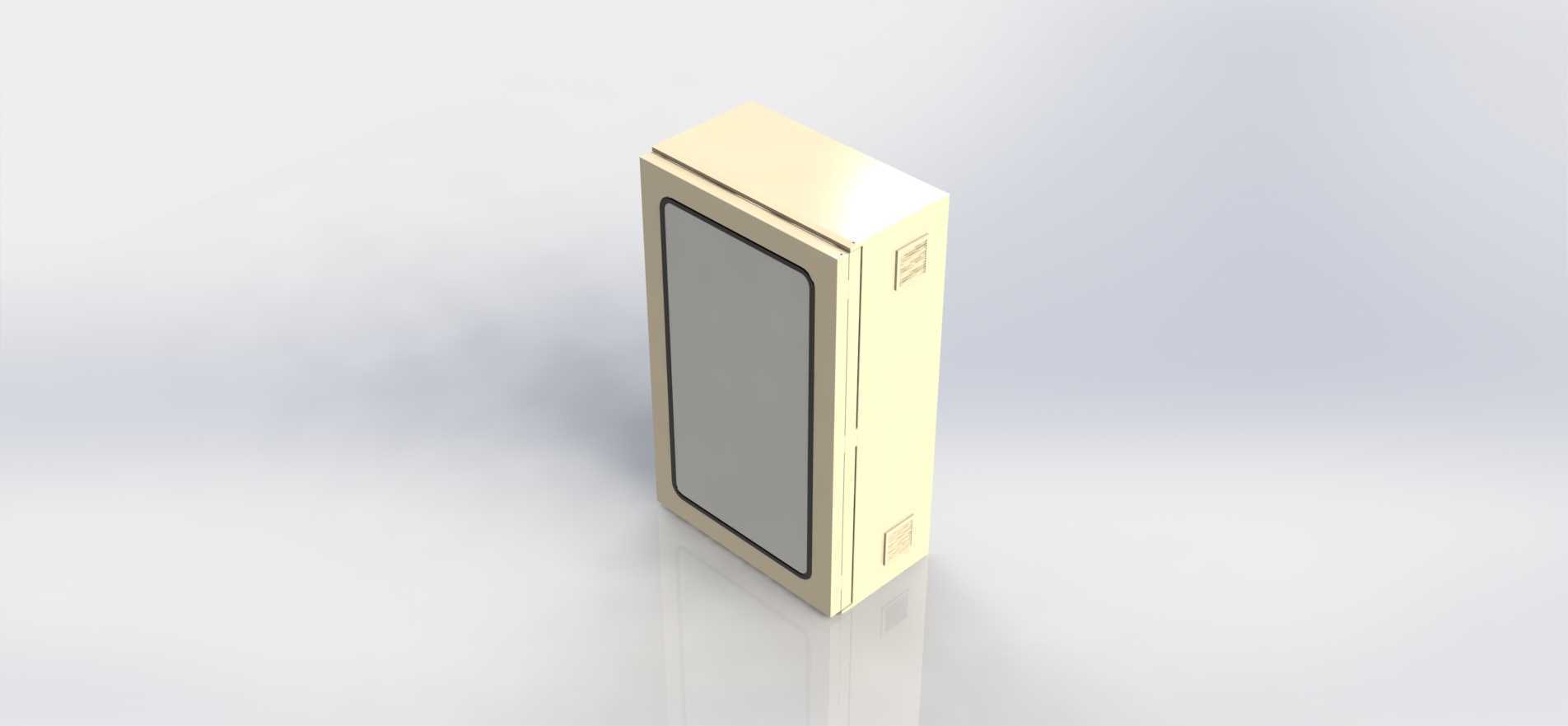

　　这款立式金属柜体的设计，最初是面向车间分布式电控节点的布设需求做的方案，在做整体结构规划的时候，最先敲定的是安装边界的尺寸约束，1500mm的高度刚好适配常规车间墙面的预留安装区间，不会遮挡墙面下方的管线桥架，900mm的宽度预留了足够的内部元器件排布空间，520mm的深度则兼顾了元件安装纵深与墙面外凸距离的平衡，避免柜体突出墙面过多影响车间通道的通行宽度。从实际应用场景来看，这类柜体多部署在生产车间的立柱侧、设备旁的墙面区域，用来承载小型PLC模块、接线端子排、开关电源、信号隔离器这类低压电控元件，也可作为单机设备的旁置控制箱使用，替代传统落地柜节省车间地面空间，尤其适合老旧车间改造时地面空间不足的布设场景。

　　在结构设计的思路上，柜体整体采用折边一体成型的主框架结构，侧板与背板的拼接处采用内藏式焊接工艺，外部看不到焊道痕迹，既保证了柜体整体的结构强度，也避免了外凸焊道影响安装贴合度。柜门部分采用单开门大视窗设计，视窗采用钢化玻璃内嵌密封胶条的结构，不需要打开柜门就可以直接观察柜内仪表的运行状态、指示灯的告警情况，日常巡检的时候不用反复开关柜门，能大幅降低运维的工作量。柜门和柜体的铰接处采用隐藏式内铰链，外部没有突出的铰接部件，既提升了柜体整体的整洁度，也避免了车间内搬运物料时磕碰铰链造成柜门变形。柜体的上下两端都预留了可敲落的走线孔位，施工的时候可以根据现场管线的走向选择上方进线或者下方进线，不需要额外现场开孔，孔位周边都设计了密封胶圈的安装卡槽，穿线完成后可以配合胶圈实现柜体的密封防护，阻挡车间内的粉尘、飞溅的切削液进入柜内，避免元器件积灰或者受潮短路。

　　考虑到壁挂安装的承重需求，柜体背板设计了四个嵌入式的挂装固定点，固定点位置做了加厚加强筋处理，挂装后柜体整体的承重可以达到120kg以上，完全满足常规电控元件的安装承重要求，不会因为长期承重出现背板变形、柜体脱落的问题。柜体内部的安装横梁采用可调节式设计，横梁的固定孔位做了等间距的排布，施工人员可以根据内部元器件的实际尺寸灵活调整横梁的安装高度，不用额外打孔改造，适配不同品牌、不同尺寸的元器件安装需求。柜门的侧边设计了三点式锁止结构，关闭后柜门和柜体的贴合度更高，配合一圈连续的发泡密封胶条，整体防护等级可以达到IP54的标准，能够适应多粉尘、有轻度液体飞溅的工业车间环境。柜体表面采用静电喷塑处理，涂层厚度控制在60-80μm，既可以抵御车间内的潮气腐蚀，也不容易被日常剐蹭掉漆，长期使用也能保持外观整洁。

　　在做三维建模的时候，特意把所有的折边圆角、安装孔位、密封槽结构都做了1:1的还原，没有做简化处理，不管是用来做柜体的加工生产出图，还是做车间布设的可视化方案演示，都可以直接调用模型，不需要再做二次结构调整。模型里也预留了柜内安装板的装配位置，后续做内部元器件排布的时候，可以直接在模型里装配端子排、导轨、元器件，提前校验安装干涉问题，避免现场安装的时候出现元件尺寸冲突、走线空间不足的问题。另外柜体的边角都做了R3的圆角处理，没有尖锐的外凸棱角，安装和日常维护的时候不会划伤施工人员，符合工业设备的安全设计要求。
