罗达曼托斯系列深沟球轴承结构设计

　　在各类旋转传动场景中，这类深沟球轴承的应用覆盖范围极广，从普通的输送线辊筒支撑、中小型电机输出端定位，到减速机内部的中间轴承载、农用机械的传动轮配合，都能见到同结构轴承的身影。不同于重载类的滚子轴承，这类球轴承的摩擦阻力更小，高速运转下的温升控制表现更优，适合中低载荷、连续运转的工况使用。

　　从结构设计逻辑来看，这套轴承采用最经典的深沟滚道设计，内圈与外圈的滚道曲率略大于钢球直径，既保证钢球在滚道内的顺畅滚动，又能在承受径向载荷的同时，承载一定比例的双向轴向载荷，适配多数存在少量轴窜动的装配场景。保持架采用冲压浪形结构，兜孔的间隙控制经过反复校核，既不会因为间隙过小卡滞钢球运转，也不会因为间隙过大导致钢球在高速下出现窜动异响，冲压工艺的保持架相比实体铜保持架重量更轻，成本控制更优，完全满足通用工况的使用需求。

　　实际选型装配时，需要重点关注安装边界的尺寸匹配：内圈与轴的配合采用基孔制，根据载荷波动大小选择过渡或者小过盈配合，避免内圈在轴运转过程中出现跑内圈的磨损问题；外圈与轴承座孔的配合采用基轴制，常规工况下选择过渡配合即可，若设备存在较大的振动冲击，可适当提升外圈的配合过盈量。安装过程中禁止直接敲击轴承内外圈端面，尤其是密封结构的轴承，敲击很容易导致密封件变形失效，让外界的粉尘、切削液进入轴承内部，提前破坏滚道与钢球的润滑环境。

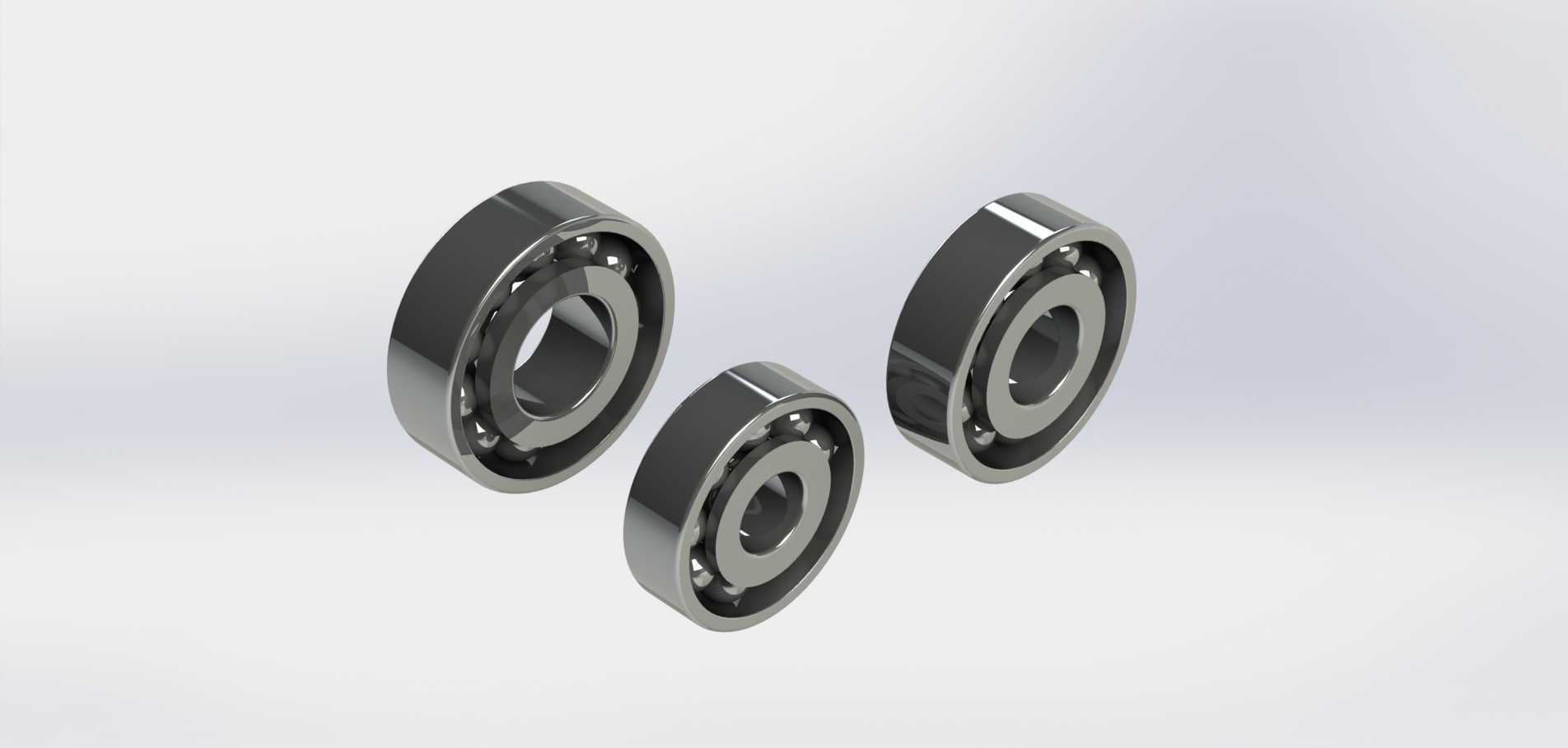

　　从外形尺寸的适配性来看，该系列包含三个不同规格的型号，分别对应不同的轴径安装需求，小规格型号适合轻型输送设备、小型风机的叶轮支撑，中等规格适配常规齿轮箱的输入输出轴定位，大规格可用于中小型破碎机的辅助轴、木工机械的主轴支撑。不同规格的轴承宽度、内外圈直径都遵循通用轴承的尺寸系列标准，可直接替换同型号的标准件，不需要对安装位做额外的改型加工，降低设备维护的替换成本。

　　设计建模过程中，滚道的曲率半径是核心参数，曲率过大会导致钢球与滚道的接触应力集中，缩短轴承的疲劳寿命；曲率过小则会增大钢球的滚动摩擦阻力，提升运转温升。钢球的数量排布经过载荷分布计算，保证在额定径向载荷下，每个钢球承受的接触应力均匀分布，不会出现局部钢球过载提前出现点蚀的问题。内外圈的倒角尺寸也做了标准化处理，既可以避免安装过程中尖锐边角划伤安装面，也能适配轴承座孔与轴端的倒角让位，保证轴承安装到位后端面与定位面完全贴合，不会出现倾斜导致的附加载荷。

　　日常使用过程中，这类开式轴承需要根据运转转速、环境温度定期补充润滑脂，注脂量控制在轴承内部空腔的三分之一到二分之一即可，过量注脂反而会导致运转过程中搅拌润滑脂产生额外温升，加速润滑脂的变质失效。如果应用在多粉尘、多水汽的工况，可在轴承外侧加装防尘盖或者密封圈，阻挡外界杂质进入滚道，大幅延长轴承的实际使用寿命。在设备检修时，可通过运转异响、径向游隙的测量判断轴承的磨损状态，若出现明显的滚动体卡顿、游隙超标的情况，需要及时更换，避免轴承抱死导致轴系部件的二次损坏。
