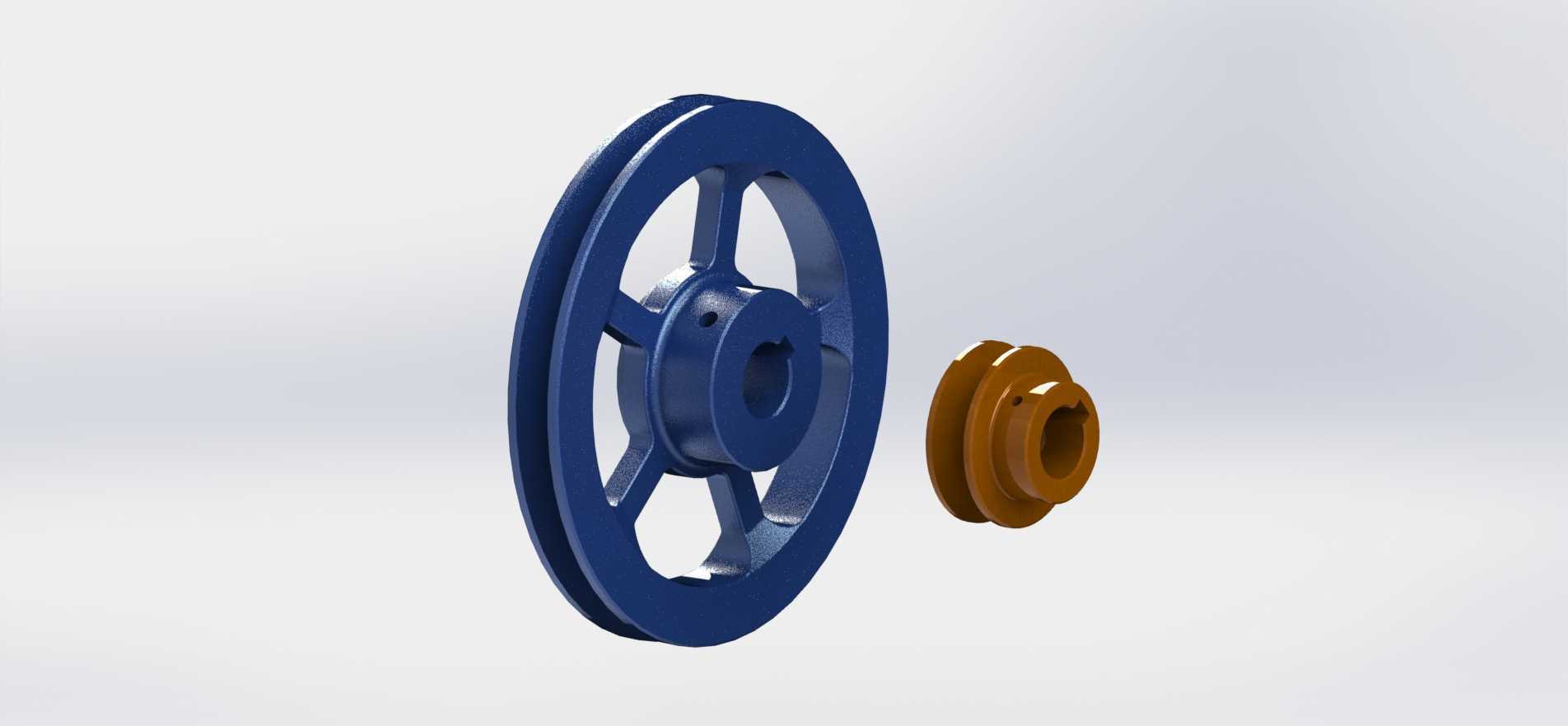

在常规工业传动场景中,带传动是应用范围极广的动力传递形式,从中小型输送设备、农用作业机具到通用机床的辅助传动单元,都能见到V带轮、平带轮的应用,这类部件依靠带与轮槽的摩擦力实现动力的柔性传递,能在负载突变时起到缓冲吸振的作用,同时可通过中心距调整适配不同的安装空间,相比齿轮传动对安装同轴度的容错率更高,也能在过载时通过带的打滑保护后端动力部件不受损伤。本次涉及的两款不同直径的皮带轮,分别对应直径180mm与60mm的规格,大直径轮采用辐条式结构设计,轮缘部分做了等厚的带槽成型面,槽型角度匹配常规工业V带的截面角度,保证带面与轮槽的接触面积均匀,避免局部应力集中导致带的异常磨损。大带轮的轮毂部分做了加厚处理,中心孔预留了键槽安装位,
可通过平键与输入轴实现周向固定,轮毂与轮缘之间的三根辐条采用等截面圆弧过渡设计,既减轻了轮体的整体重量,又能保证旋转过程中的结构强度,避免高速旋转时辐条根部出现应力集中导致的开裂问题,轮体的动平衡余量控制在常规工业传动允许的范围内,适配1500rpm以内的常规工作转速。小直径带轮采用实心辐板式结构,因为直径较小,无需采用辐条减重即可满足强度要求,轮缘同样加工有匹配的带槽,轮毂长度略大于轮缘宽度,保证与轴的配合长度足够,避免轴孔配合面出现压溃问题,中心孔同样预留键槽结构,可直接安装在电机输出轴或者设备的从动轴端。从安装边界来看,大带轮的轴向总宽度控制在合理范围内,安装时需要保证轮槽的中心平面与小带轮的轮槽中心平面重合,
偏移量不能超过带轮中心距的千分之三,否则会导致带的偏磨,大幅缩短传动带的使用寿命。两款带轮的中心孔公差按照基孔制过渡配合设计,既保证装配时的同轴度要求,又能方便后期维护时的拆卸更换,轮体的所有棱边都做了倒角处理,避免装配时划伤操作人员,也防止应力集中导致的轮体开裂。在实际选型应用中,这两款带轮可搭配组成减速传动副,大带轮作为从动轮安装在工作机轴端,小带轮作为主动轮安装在动力输出端,通过三角带实现动力传递,传动比可通过两轮的直径比计算得出,适配需要减速增扭的传动场景,比如小型粮食加工设备、输送线的驱动端、台式钻床的主轴传动单元等。设计过程中需要注意轮槽的尺寸精度,槽宽、槽深、槽角的公差需要控制在标准范围内,
否则会出现传动带嵌入过深或者接触面积不足的问题,嵌入过深会导致带的侧面与轮槽底部摩擦,加速带的磨损,接触面积不足则会导致传动打滑,动力传递效率下降。另外轮体的材质选用常规灰铸铁即可,灰铸铁的耐磨性好,减震性能优异,成本较低,完全能满足常规带传动的使用需求,铸造后需要进行时效处理消除内应力,再进行机加工,避免加工后出现变形导致的尺寸超差。安装时需要注意两轴的平行度,轴的平行度误差过大会导致带轮工作时出现窜动,传动带容易从轮槽中脱出,同时张紧力的调整需要适中,张紧力过大会加剧轴和轴承的负载,导致轴承过早损坏,张紧力过小则会出现打滑,传动效率不足,还会导致带的发热磨损。在日常维护中,只需要定期检查传动带的张紧度和磨损情况,带轮本身因为是铸铁材质,只要没有出现过载导致的轮辐断裂或者轮槽过度磨损,基本可以实现长期免维护使用,这类标准化的带轮结构互换性强,不同设备上的同规格带轮可以直接替换,降低了设备的维护备件成本。
