莫托瓦里奥5090y50105型蜗轮蜗杆减速装置

　　在自动化生产线、物流输送系统、食品包装设备以及中小型工程机械的动力传输环节，这类蜗轮蜗杆结构的减速装置始终占据着不小的应用比重，核心原因在于其单级传动就能实现较大的减速比，同时自带反向自锁特性，在很多需要防止负载倒转的垂直升降、倾斜输送场景下，不需要额外加装制动组件就能满足安全防护要求，能大幅简化整套传动系统的结构布局。从实际选型的角度看，这类装置的输入轴端可以直接匹配标准Y系列异步电机或者伺服电机的输出法兰，不需要额外定制连接轴套，安装时只需要校准输入轴的同轴度，控制径向跳动量在允许公差范围内，就能保证长期运行的稳定性，不会出现轴封过早磨损、输入轴承载过载的问题。

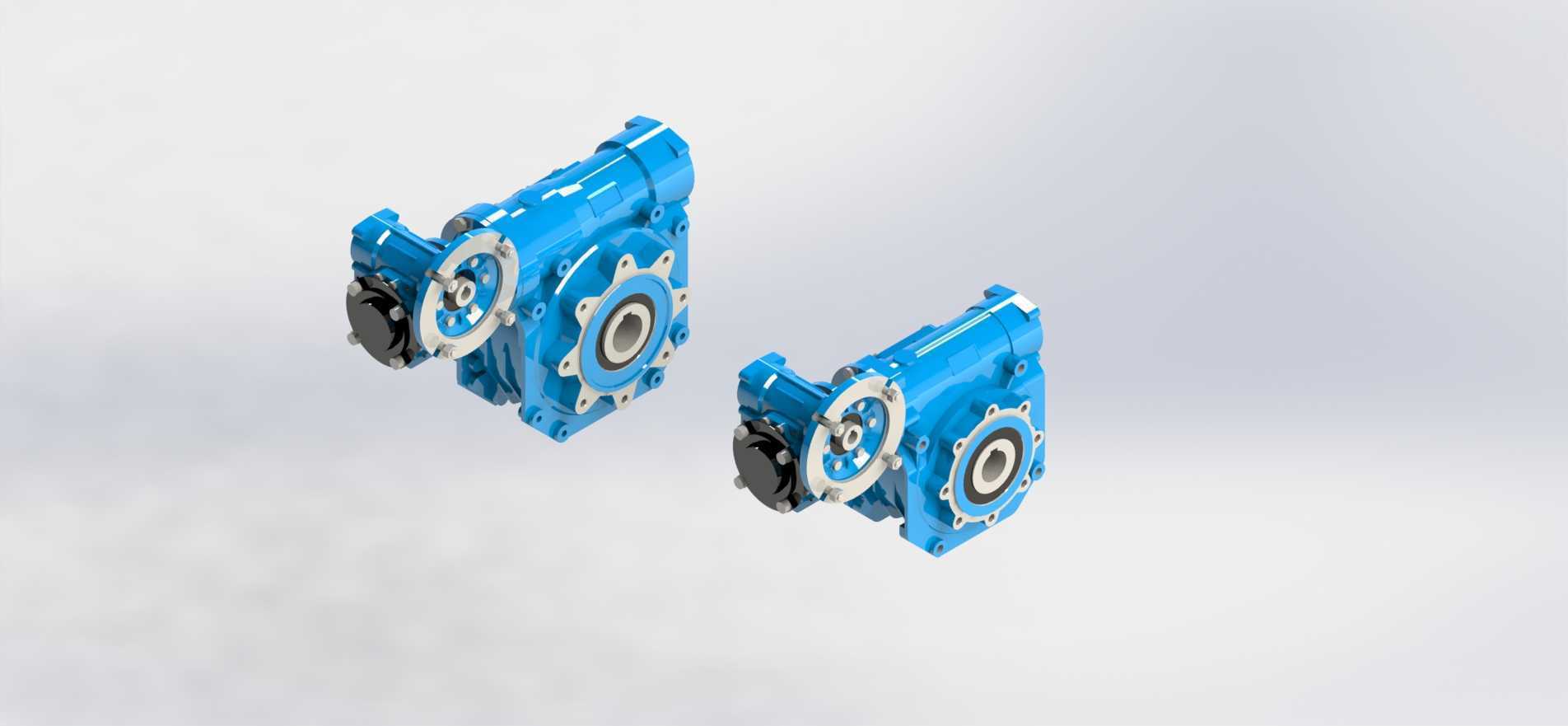

　　从结构设计逻辑来看，该款减速装置采用了一体式铸铝壳体，表面做了蓝色防腐喷塑处理，壳体的散热筋沿着轴向均匀分布，在连续运行工况下能通过增大散热面积把蜗轮副啮合产生的热量快速传导到外界环境，不需要额外加装冷却风扇或者外置冷却油路，就能满足额定负载下的温升要求。内部的蜗轮采用锡青铜材质离心铸造而成，齿面经过精滚处理后粗糙度控制在Ra1.6以内，和淬硬磨削的蜗杆啮合时接触面积能达到齿面的70%以上，既保证了传动效率，又能降低长期运行的齿面磨损量，延长整机的无故障运行周期。输出端采用了空心轴带法兰的连接结构，配套的锁紧盘可以直接和被驱动设备的主轴抱紧连接，不需要额外加工联轴器，安装时的对中容错率更高，即使现场安装空间受限，也能通过调整法兰的固定孔位完成装配，适配不同安装方向的使用需求。

　　在安装边界的尺寸控制上，该系列减速装置的中心高、输出轴孔径、法兰安装孔的孔距都遵循通用的行业安装尺寸标准，和同规格的其他品牌减速装置具备互换性，设备改造替换时不需要重新加工设备的安装基座，只需要核对输入轴的轴径、键槽尺寸以及输出端的连接尺寸，就能直接替换安装，大幅降低现场改造的工作量和停机时间。装置的两侧都预留了油位观察孔和注油、放油螺塞，不管是水平安装还是垂直安装，都能找到合适的位置加注润滑脂或者蜗轮蜗杆专用润滑油，日常维护时不需要拆解整机，只需要定期观察油位、按运行周期更换润滑油，就能保证内部啮合副的润滑状态，避免出现干磨导致的齿面拉伤、异响等故障。

　　从实际使用的功能特性来看，该装置的传动平稳性表现突出，蜗轮蜗杆啮合时是渐进式的线接触，传动过程中的振动和噪声远低于同减速比的圆柱齿轮减速装置，在对噪声控制有要求的食品加工、医药生产车间内使用，不会因为设备运行噪声超标影响生产环境。其自带的反向自锁特性，在提升机、小型升降平台这类负载存在重力下坠风险的场景下，即使电机端的制动失效，蜗轮副也能锁止输出轴，避免负载下坠引发安全事故，这也是很多设备选型时优先考虑这类结构减速装置的核心原因。在设计建模过程中，需要重点关注壳体的壁厚均匀性，避免铸造时出现缩孔、砂眼等缺陷，同时要保证蜗轮和蜗杆的中心距公差控制在IT7级以内，啮合侧隙保持在合理范围，既不能因为侧隙过大导致传动反向间隙超标，影响定位精度，也不能因为侧隙过小导致润滑脂无法进入啮合面，出现运行卡滞、温升过快的问题。输出端的轴承选型要同时考虑径向载荷和轴向载荷，因为蜗轮蜗杆啮合时会产生较大的轴向分力，轴承需要能承受双向轴向载荷，才能保证长期运行时轴系不会出现窜动，避免油封渗漏、齿面偏磨等问题。在装配环节，蜗杆轴的轴向窜动量要控制在0.1mm以内，通过调整端盖处的垫片厚度来实现间隙校准，装配完成后手动转动输入轴应该全程顺滑无卡滞，没有局部阻力过大的点位，才能保证加载运行时的传动效率和使用寿命。
