莫托瓦里奥莫代洛蜗轮蜗杆减速装置

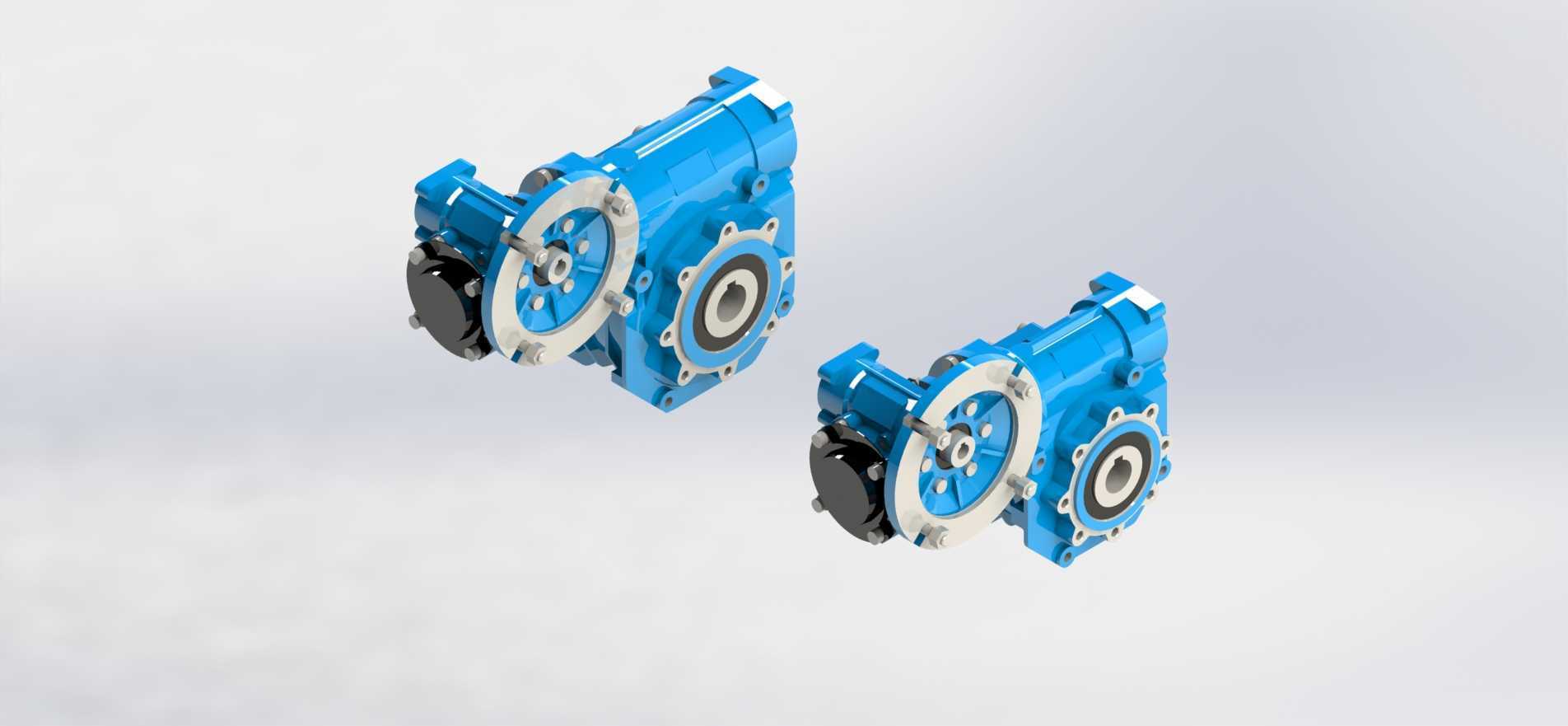

　　在各类工业传动场景中，减速装置是匹配原动机转速与执行端负载需求的核心部件，这款蜗轮蜗杆结构的减速装置，主要面向中小功率的传动工况，常见于自动化输送线、食品包装机械、小型物料提升设备、轻工生产线的动力传递环节，用来将伺服电机或者普通异步电机的高转速降低到执行机构需要的工作转速，同时放大输出扭矩，抵消负载端的冲击载荷，保障传动系统运行平稳。从结构设计来看，这款减速装置采用铝合金压铸壳体，表面做了蓝色喷塑处理，既兼顾了壳体的结构强度，又能有效控制整机重量，适合安装在对设备自重有要求的移动式设备或者悬臂类安装场景。壳体的分型面经过精密加工，合缝处的密封槽内置耐油橡胶密封条，能够防止内部润滑脂泄漏，同时阻挡外界粉尘、水汽进入腔体，适配多粉尘、

　　轻度潮湿的车间作业环境。输入端采用轴孔配合的连接方式，配套标准的电机连接法兰，可以直接适配IEC标准的B5/B14安装形式的电机，不需要额外加工过渡连接套，安装时只需要将电机输出轴插入减速装置的输入孔，拧紧法兰连接螺栓即可完成装配，大幅降低现场安装的调试工作量。输出端为空心轴结构，带标准的法兰安装面，既可以选择空心轴直接套接在负载轴上，用锁紧螺栓周向固定，也可以通过输出法兰连接负载端的联轴器或者链轮、带轮，适配不同的安装连接需求。腔体内部的传动副采用锡青铜蜗轮搭配调质磨削的蜗杆，蜗杆经过表面淬火处理，齿面硬度达到HRC58-62，粗糙度控制在Ra0.8以下，和蜗轮啮合的时候摩擦系数低，传动效率比普通铸铁蜗轮的蜗杆减速机高15%左右，

　　同时蜗轮的耐磨性能更好，长期运行下的齿面磨损量更小，整机的设计使用寿命更长。在设计建模的时候，需要重点关注几个核心尺寸边界：首先是安装法兰的止口尺寸、螺栓孔分布圆直径，这部分尺寸直接决定了和电机的适配性，建模时需要严格按照通用电机的安装尺寸公差做配合，止口采用H7/h6的间隙配合，既方便装配，又能保证电机轴和蜗杆轴的同轴度，避免运行时出现偏载导致的轴承过早损坏。其次是输出空心轴的孔径、键槽尺寸，需要匹配常用的负载轴径规格，键槽的位置度公差控制在0.02mm以内，保证扭矩传递的可靠性。另外，壳体上的安装脚尺寸、安装孔间距，也要预留足够的安装操作空间，螺栓孔的周边要做足够的加强筋，避免安装拧紧时壳体出现开裂，

　　或者运行时受载荷作用产生变形。腔体内部的轴承安装位，需要按照轴承的外径做H7的公差配合，轴承端盖的止口和壳体的配合也要控制好同轴度，保证蜗杆和蜗轮的中心距误差在允许范围内，避免啮合间隙过大导致传动回程超差，或者间隙过小出现卡滞、发热的问题。注油孔和油位镜的位置设计在壳体侧面的合理高度，既方便日常加注润滑脂，又能通过油位镜直接观察内部润滑脂的存量，避免缺油导致的齿面干磨。透气阀设置在壳体的最高位置，能够在设备运行温度升高、腔体内压力上升时自动排气，避免内部压力过高冲坏密封件导致漏油。这款减速装置的整体结构紧凑，轴向和径向尺寸都比同功率的齿轮减速机更小，适合安装空间受限的传动场景，运行时的噪音控制在60分贝以内，适合对作业环境噪音有要求的轻工、食品类生产车间。在选型适配的时候，需要根据负载的实际工作扭矩、每天的运行时长、启动频率来选择对应的机座号，同时要核算径向载荷和轴向载荷，不能超出输出轴的允许载荷范围，避免长期过载运行导致轴断裂或者齿面损坏。建模过程中，所有的配合面都做了公差标注，工程图里明确了各个加工面的粗糙度、形位公差要求，能够直接指导生产加工，也方便设计人员在做整机设备布局的时候，直接调用模型做干涉检查，提前排查安装空间不足、连接尺寸不匹配的问题，减少现场安装调试时的返工量。
