莫托瓦里奥莫代洛斯蜗轮蜗杆减速装置

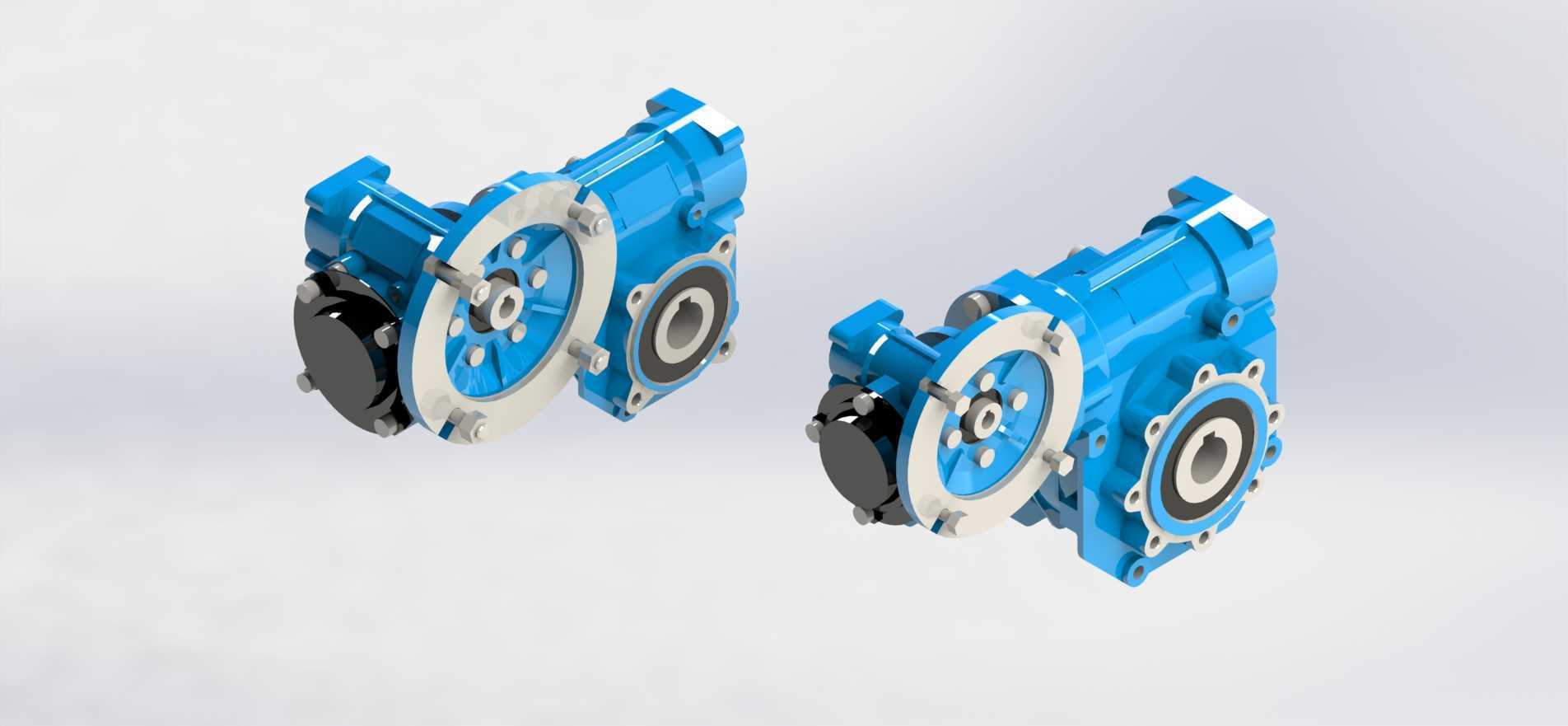

　　在流体输送、轻工包装、自动化输送线这类对安装空间有严格限制的传动场景里，这类同轴输入侧置输出的蜗轮蜗杆减速装置，一直是小空间大传动比需求下的首选传动部件。不同于常规平行轴齿轮减速箱的布局，这款减速装置采用输入轴与输出轴呈空间垂直交错的结构设计，能直接将原动机的水平输入转向转换为垂直方向的扭矩输出，省去了额外加装锥齿轮转向箱的安装空间，在食品输送线的辊道驱动、小型搅拌设备的动力输入端、自动化仓储的顶升机构这类布局紧凑的工位上，这种结构的适配性远高于常规平行轴减速结构。

　　从实际功能特性来看，该装置依托蜗轮蜗杆啮合的天然特性，可实现单级30到60区间的大传动比传递，不需要搭配多级齿轮组就能完成低转速大扭矩的输出需求，单级传动的结构也让整体运行噪音控制在较低水平，适合对作业环境噪音有要求的车间场景。同时蜗轮蜗杆副具备反向自锁特性，当输出端负载超过输入侧驱动阈值时，机构可自行锁止，避免负载倒转引发的设备故障，在提升类、倾斜输送类工况下，这个特性能省去额外加装逆止器的成本，简化整套传动系统的结构。

　　设计层面上，这款减速装置的壳体采用一体化压铸成型的加强筋结构，在壳体的安装法兰面、轴承座位置都做了局部加厚处理，既保证了壳体在满负载运行时的刚性，避免啮合副因为壳体变形出现偏磨、打齿的问题，也通过压铸工艺的精度控制，保证了输入轴、输出轴轴承孔的同轴度与位置度公差，让蜗轮与蜗杆的啮合间隙控制在合理区间，既不会因为间隙过大出现传动回程差超差，也不会因为间隙过小导致运行温升过高、润滑脂失效加速。输入端的电机连接法兰采用标准通用接口尺寸，可直接适配常规IEC标准的B5、B14安装形式的电机，不需要额外定制连接法兰，降低了设备选型时的适配成本。输出端采用空心轴带锁紧盘的连接结构，可直接套装在被驱动设备的主轴上，不需要额外加装联轴器，也能通过选配输出法兰、输出轴的形式适配不同的安装需求，不管是卧式安装、立式安装还是侧装，都能通过调整安装脚的固定位置实现适配。

　　从安装边界来看，该装置的主体轮廓采用近似方形的布局，输入侧的电机连接端突出长度控制在合理范围，输出侧的法兰直径与壳体主体宽度保持一致，安装时的预留空间不需要额外放大，安装孔位采用对称分布设计，不管是正装反装都能找到对应的固定点位。输入轴与输出轴的中心距经过优化，在保证蜗轮蜗杆啮合强度的前提下，尽可能压缩了两轴之间的距离，让整体的体积比同参数的平行轴减速箱缩小近三分之一，适合安装在设备框架的内部、辊道的间隙这类狭窄空间里。壳体上预留的油位观察孔、注油孔、放油孔都设置在便于操作的侧面位置，日常维护时不需要拆卸周边的设备部件就能完成润滑脂的更换与油位检查，降低了后期运维的难度。

　　在实际选型应用中，这类减速装置需要根据负载的运行工况、每日运行时长、启动频率来匹配对应的功率与传动比，其蜗轮采用锡青铜材质，蜗杆采用表面渗碳淬火的合金钢材质，配对啮合时的耐磨性能表现优异，在连续运行的工况下也能保证较长的使用寿命，同时啮合面的滑动摩擦特性也让传动过程的冲击更小，对原动机和被驱动设备都能起到一定的缓冲保护作用，避免负载端的冲击直接传递到电机轴上，延长整套驱动系统的使用寿命。
