多片组合式推力滚动轴承结构设计

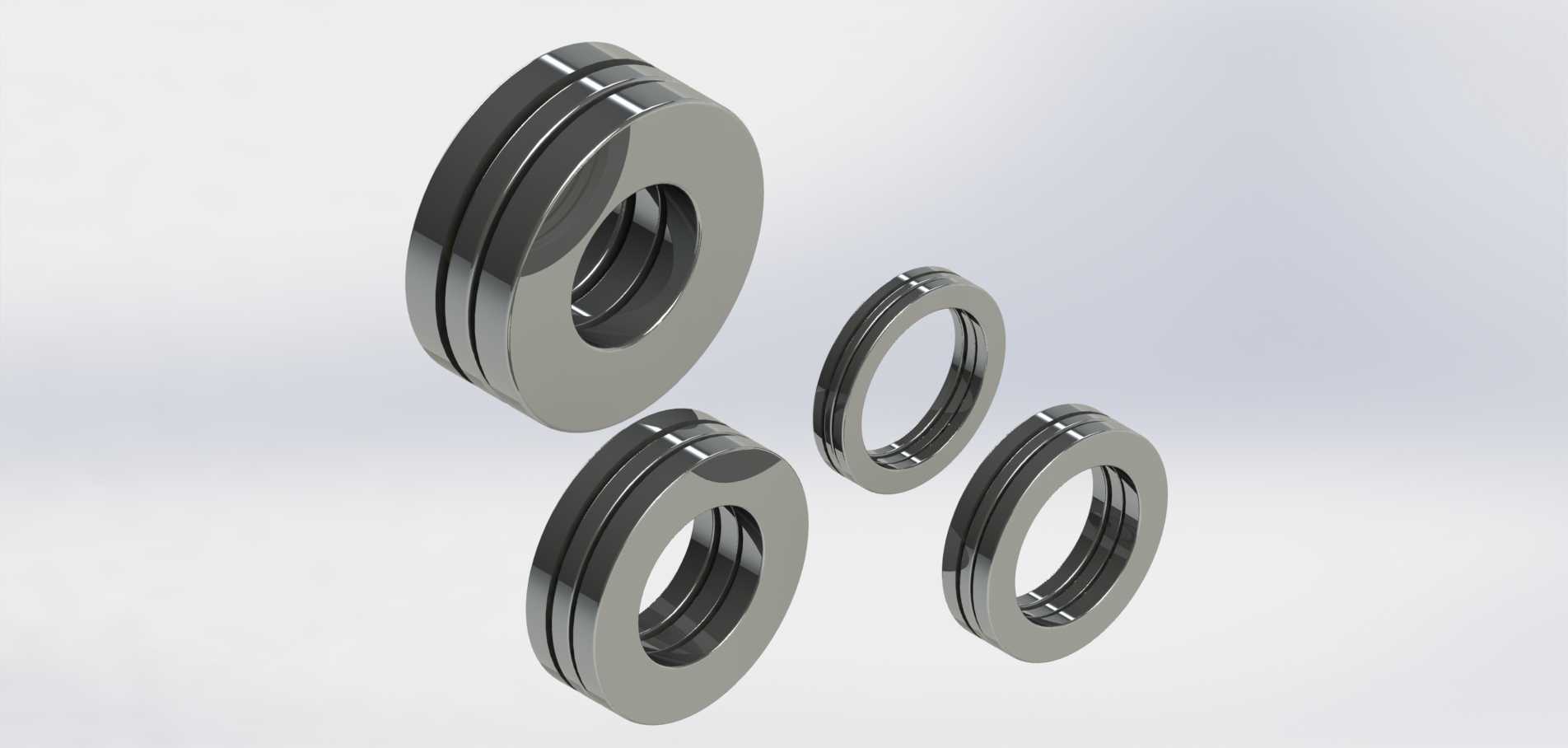

　　在重载轴向载荷的传动场景中，普通深沟球轴承或圆锥滚子轴承往往难以承受持续的单向或双向轴向冲击力，这类组合式推力滚动轴承的设计，正是针对冶金设备轧机压下机构、重型机床主轴轴向定位、大型水泵推力端、起重设备卷扬机构轴向承载这类工况开发的。从结构拆分来看，整套轴承由多组环形滚道片、滚动体保持架组件、上下承压端片组合而成，不同于单片式推力轴承的单滚道设计，多片叠合的结构可以将轴向载荷分散到多组滚动接触面上，在同等安装外径的约束下，额定动载荷能提升40%以上，同时避免单片滚道局部过载出现点蚀剥落的问题。设计过程中首先要明确安装边界：轴承的内孔需要与传动轴的轴颈做间隙配合，配合公差选H7/g6即可，避免过盈配合导致装配后滚道变形影响转动灵活性；

　　轴承的外径与安装座孔的配合要留有适当间隙，防止工作过程中热胀冷缩导致轴承外圈卡滞，同时要保证上下承压端片的端面与安装基准面的平面度不超过0.02mm，否则会导致滚动体受力不均，局部载荷集中大幅缩短使用寿命。从功能特性上看，这类轴承仅能承受轴向载荷，无法承担径向载荷，因此在实际设备装配中，必须搭配深沟球轴承或圆柱滚子轴承共同使用，由径向轴承承担轴系的径向定位与载荷，推力轴承仅负责轴向方向的载荷承载与位置限定，二者的安装位置要保证同轴度误差不超过0.03mm，避免轴系运转过程中出现附加弯矩。滚道的型线设计采用对数曲线修形，而非传统的圆弧滚道，这种修形方式可以让滚动体在滚道接触时的应力分布更均匀，即使轴系出现轻微的偏斜，

　　也能避免滚道边缘出现应力集中，在冲击载荷工况下的疲劳寿命能提升近一倍。保持架采用分体式冲压钢结构，每一组滚动体对应独立的保持架窗孔，装配时可以逐片叠合，既方便生产过程中的零件加工，也便于后期设备维护时的拆解检查，当某一片滚道出现磨损时，仅需要更换对应磨损的滚道片即可，无需更换整套轴承，大幅降低设备运维成本。在外形尺寸的设计考量上，这类轴承的轴向总厚度要根据额定载荷的需求调整，每增加一组滚道片，轴向厚度增加一个滚道深度加滚动体直径的尺寸，同时要预留0.1-0.2mm的轴向窜动间隙，避免轴系受热伸长后轴承被顶死。安装过程中要注意，轴承的承压端片要区分静环与动环，静环要与设备的固定机座贴合，动环要与转动的轴肩贴合，不能装反，

　　否则会导致滚道与静止端面发生滑动摩擦，短时间内就会造成轴承端面烧损。在润滑方式的适配设计上，这类轴承可以兼容脂润滑与油润滑两种方式，低速重载工况下优先选用极压锂基脂润滑，注脂量要控制在轴承内部空腔的1/3到1/2，注脂过多会导致轴承运转过程中温升过高，加速润滑脂变质；高速工况下则采用稀油循环润滑，同时要在轴承座位置设计对应的回油通道，保证润滑油能顺利循环带走热量与磨损产生的金属碎屑。从实际应用的场景反馈来看，这类多片组合推力轴承在矿山破碎设备的主轴轴向定位、大型减速机的高速轴推力端、船舶舵机的轴向承载结构中都有广泛应用，相比传统的单片推力轴承，在同等安装空间下的承载能力更强，抗冲击性能更好，同时维护拆解更方便。建模过程中要注意每一片滚道的平行度公差，滚动体与滚道的接触角要保持一致，所有滚动体的直径差要控制在0.001mm以内，避免出现大小球导致的运转振动，装配完成后要保证整套轴承转动灵活，无卡滞点，手动转动端片时无明显阻滞感。
