长条式可视油位显示装置结构设计

　　在液压站、润滑系统、齿轮箱、燃油储油箱这类需要持续监测内部油液存量的工业设备上，油位显示部件是必不可少的目视检测元件，这款长条式油位显示装置，就是针对这类场景设计的直读式观测部件，不需要外接电源或者传感线路，运维人员站在设备旁就能直接读取当前油液的液位高度，判断是否需要补油或者排查是否存在异常泄漏问题。

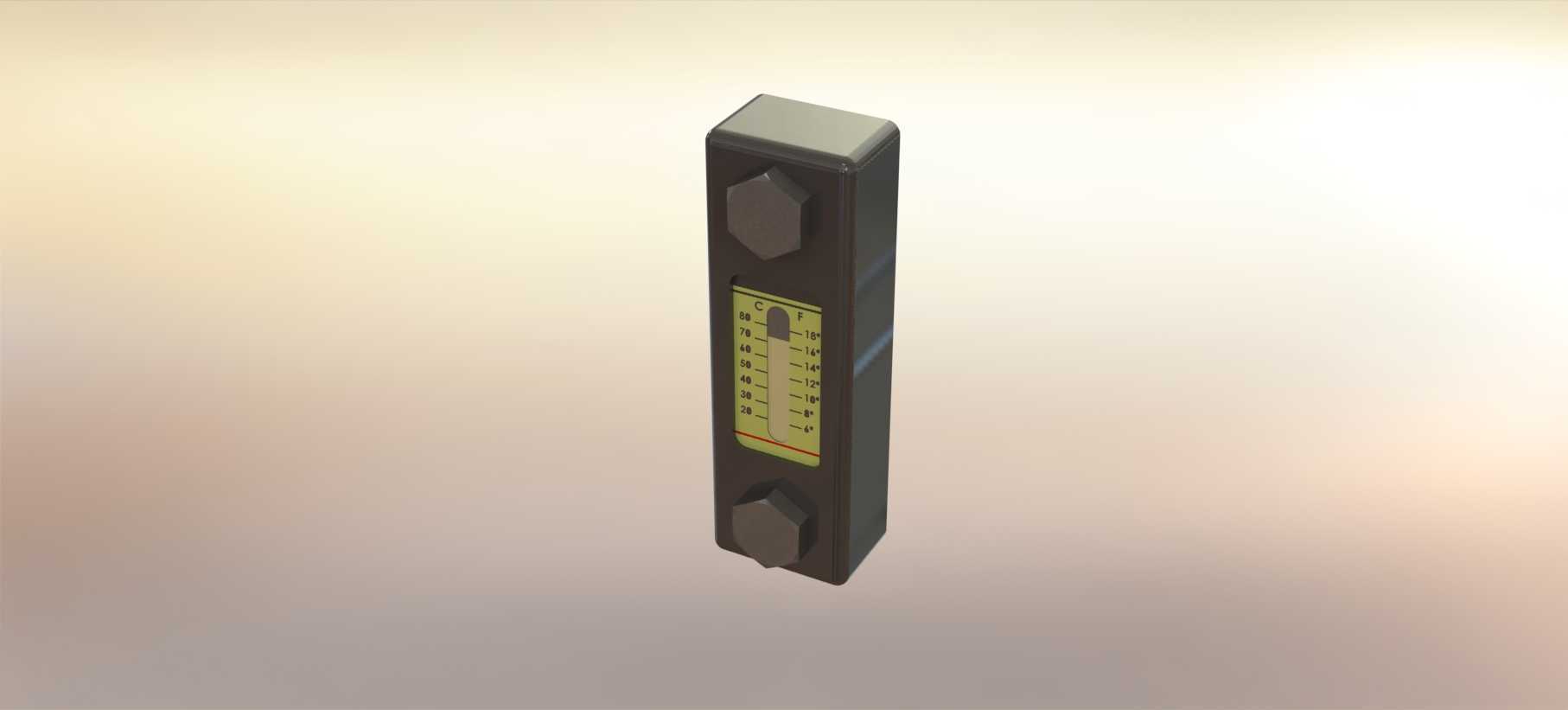

　　从实际安装场景来看，这类油位计通常垂直安装在油箱或者箱体的侧壁上，上下两个安装孔的中心距是核心安装边界尺寸，设计时需要匹配箱体侧壁预先开好的对应安装孔位，安装时在接头位置加装耐油密封垫片，通过两个外六角锁紧螺栓将整个油位计本体压紧在箱体壁面，保证密封性能，避免油液从安装缝隙渗漏。本体采用长条形窄边结构，整体厚度控制在较小范围，不会过多突出箱体外壁，避免设备运输、安装过程中被磕碰损坏，同时窄长的外形可以覆盖更大的液位观测范围，从油箱最低警戒油位到最高注油液位都能完整显示，不需要在箱体上开设多个观测孔。

　　功能设计上，这款油位计的核心观测区域采用耐油透明材质制作，内部印有清晰的刻度标识，同时标注了高低液位的警戒区间，运维人员观测时不需要额外比对刻度，直接看油液液面所处的区间就能判断油位是否处于正常范围。透明视窗的周边做了内嵌式防护结构，本体的黑色硬质外壳高出视窗表面一定距离，就算有外物剐蹭，也不会直接刮花透明视窗，影响观测清晰度。上下两个安装接头采用和本体一体化的密封结构设计，油液从箱体内部通过接头的通油孔进入油位计的内腔，利用连通器原理，油位计内部的液面高度和油箱内部的液面高度始终保持一致，不存在显示偏差，相比浮球式、电子式的油位检测装置，这种纯机械结构的直读式油位计可靠性更高，不会出现电子元件故障、浮球卡滞导致的显示失效问题，哪怕设备使用多年，只要透明视窗没有被油污糊住，就能正常读取油位。

　　设计过程中，首先要考虑的是材质的耐油适配性，因为不同设备使用的油液类型存在差异，液压系统用的矿物液压油、齿轮箱用的齿轮油、燃油箱用的柴油或者汽油，都对接触材质有耐溶胀要求，所以本体外壳、密封件、透明视窗的材质都要选用耐对应油液的材料，避免长期浸泡在油液中出现材质老化、开裂、透明度下降的问题。其次是密封结构的可靠性，安装位置的密封要能承受箱体内的工作压力，不管是常压油箱还是带轻微内压的润滑系统，都不能出现渗漏问题，所以锁紧螺栓的压紧力设计要匹配密封垫片的压缩量，既要保证密封面完全压合，又不能因为压紧力过大压裂透明视窗或者本体外壳。

　　从外形尺寸的设计逻辑来看，整体长度是根据需要观测的液位范围来确定的，要保证最低油位的时候，视窗里还能看到油液，避免出现油位已经降到警戒值以下但视窗里看不到液面，误导运维人员判断；最高油位的时候，液面不超过视窗的最上端刻度，避免注油的时候无法判断是否已经注满。宽度方向的尺寸在保证视窗有足够观测宽度的前提下尽可能做窄，减少在箱体壁面上的占用空间，尤其是对于一些外形尺寸比较紧凑的小型液压站、齿轮箱，侧壁的安装空间有限，窄边设计的适配性更强。两个安装螺栓的位置设计在本体的上下两端，和视窗区域完全错开，安装拧紧的时候不会对透明视窗施加额外的应力，避免视窗因为长期受应力出现开裂漏油的问题。

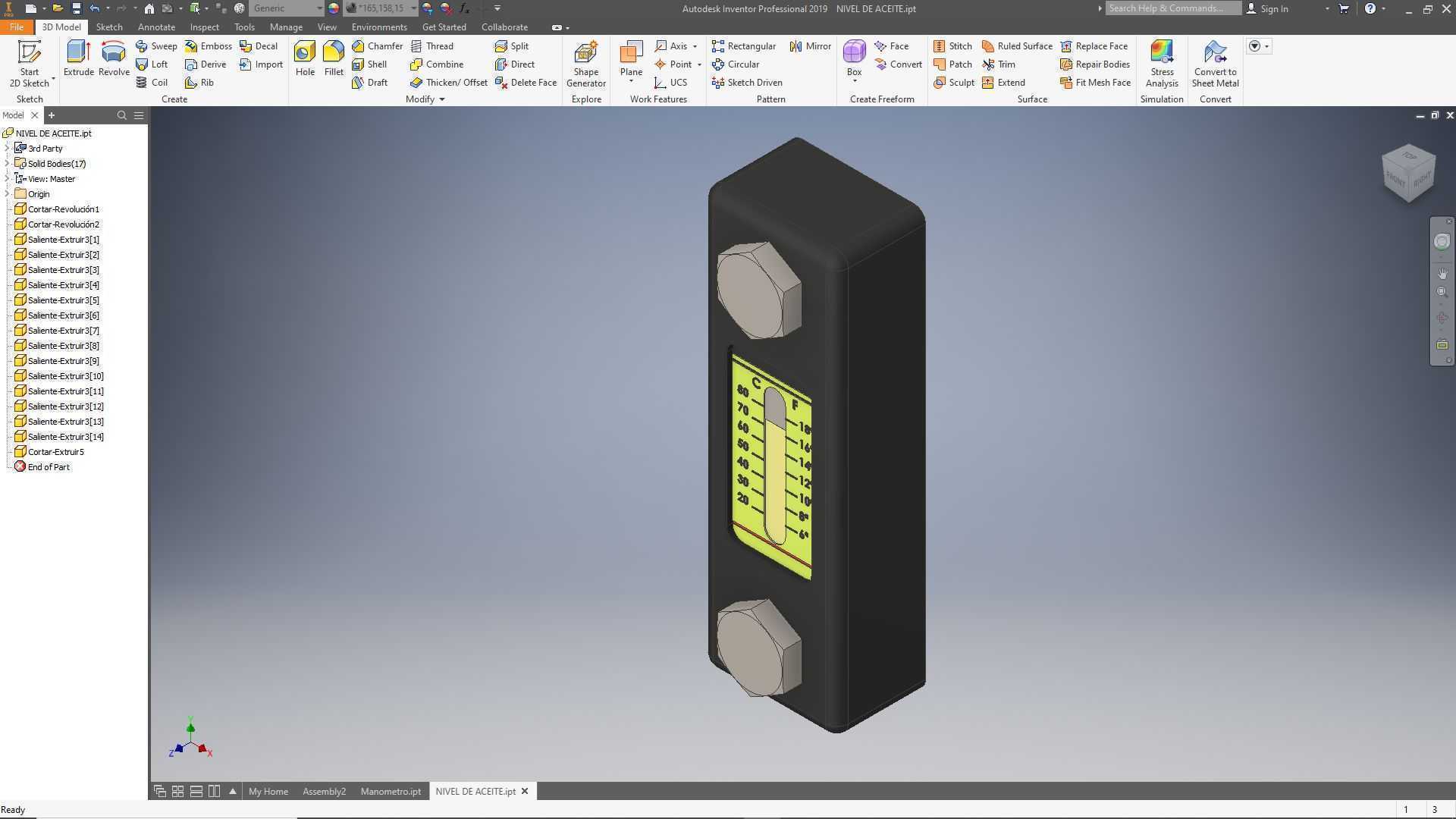

　　在实际设备选型配套的时候，这类油位计的适配性很强，不管是新设备设计制造，还是老设备的旧油位计损坏替换，只要安装孔距、安装螺纹规格匹配，就能直接安装使用，不需要对箱体做额外的改装。日常运维过程中，这类油位计几乎不需要额外的维护，只需要在设备日常巡检的时候擦拭一下视窗表面的灰尘油污，就能清晰看到油位，相比需要接线供电的远传式液位传感器，这种直读式油位计的使用成本更低，故障点更少，在各类工业储油、润滑、液压设备上的应用非常普遍。设计建模的时候，要重点关注上下安装孔的同轴度、密封面的平面度，还有视窗安装槽的尺寸精度，保证各个零件装配之后没有间隙，密封性能达标，同时外观的边角位置都做了倒角处理，没有尖锐的棱角，安装和运维的时候不会划伤操作人员。
