150吨压力机用人字齿传动大齿轮结构

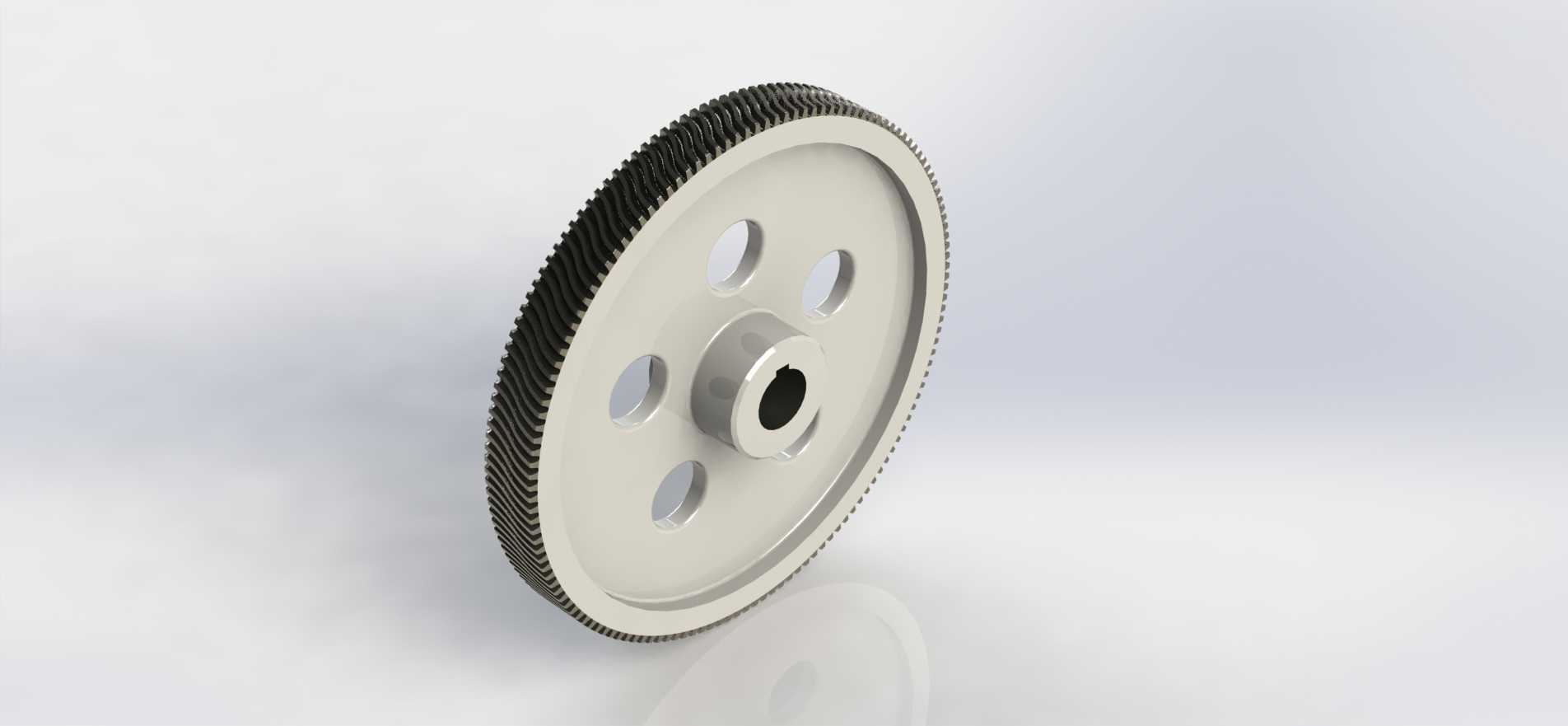

　　该齿轮为150吨机械压力机主传动系统核心从动件，采用人字齿齿形设计，主要适配闭式单点机械压力机的主传动布局，安装于压力机曲轴端部，与小齿轮啮合完成电机到滑块的动力传递，承担锻压工况下的大扭矩载荷传递任务。从结构设计来看，轮缘部分采用整体式人字齿结构，齿向方向的对称斜齿布局可抵消传动过程中产生的轴向力，避免压力机传动主轴承受额外轴向载荷，减少止推轴承的选型压力与磨损速率，相比直齿齿轮，人字齿啮合重合度更高，传动过程中同时参与啮合的轮齿对数更多，单齿承受的冲击载荷更小，适配锻压设备瞬间大负载冲击的工况特性。轮体采用辐板式减重结构，辐板上均匀开设五个圆形减重孔，在保证轮体整体刚性的前提下降低转动惯量，减少压力机启动、制动过程中的惯性冲击，

　　同时减重孔可作为检修过程中的盘车着力点，方便设备维护时转动曲轴调整滑块位置。轮毂部分采用加厚凸台设计，中心开设键槽孔与曲轴配合，键槽采用标准平键槽型，配合面公差选取过渡配合等级，保证扭矩传递过程中无相对窜动，轮毂与辐板之间设置圆弧过渡结构，避免应力集中导致的轮体开裂，适配锻压工况下频繁的载荷波动。从安装边界来看，该齿轮的轴向定位依靠轮毂两端的轴肩与锁紧圆螺母完成，径向定位依靠中心孔与曲轴轴颈的配合，齿顶圆与传动箱内壁之间预留足够的安全间隙，避免热胀冷缩导致的剐蹭，齿宽尺寸匹配对应小齿轮的齿宽，安装时需保证人字齿的对中精度，避免出现偏载导致的轮齿偏磨。在实际应用场景中，该齿轮服役于热模锻、冷冲压等机械压力机工况，

　　日常运行中需配合浸油润滑方式，齿轮箱内润滑油液面高度需浸没轮齿1-2个齿高，保证啮合面充分润滑，同时人字齿结构可降低传动过程中的噪音水平，改善车间作业环境。设计过程中，轮齿的模数选取需匹配150吨压力机的额定公称力对应的传动扭矩，齿面硬度采用中硬齿面调质处理，齿部进行高频淬火提升耐磨性，芯部保持足够韧性抵御冲击载荷，避免断齿失效。辐板厚度经过刚度校核，在最大冲压力工况下辐板的变形量控制在允许范围内，不会导致轮齿啮合错位，减重孔的位置分布经过动平衡校核，保证齿轮高速运转时的振动量在允许范围内，减少压力机整机的振动噪声。
