三相异步鼠笼式工业电动机结构设计

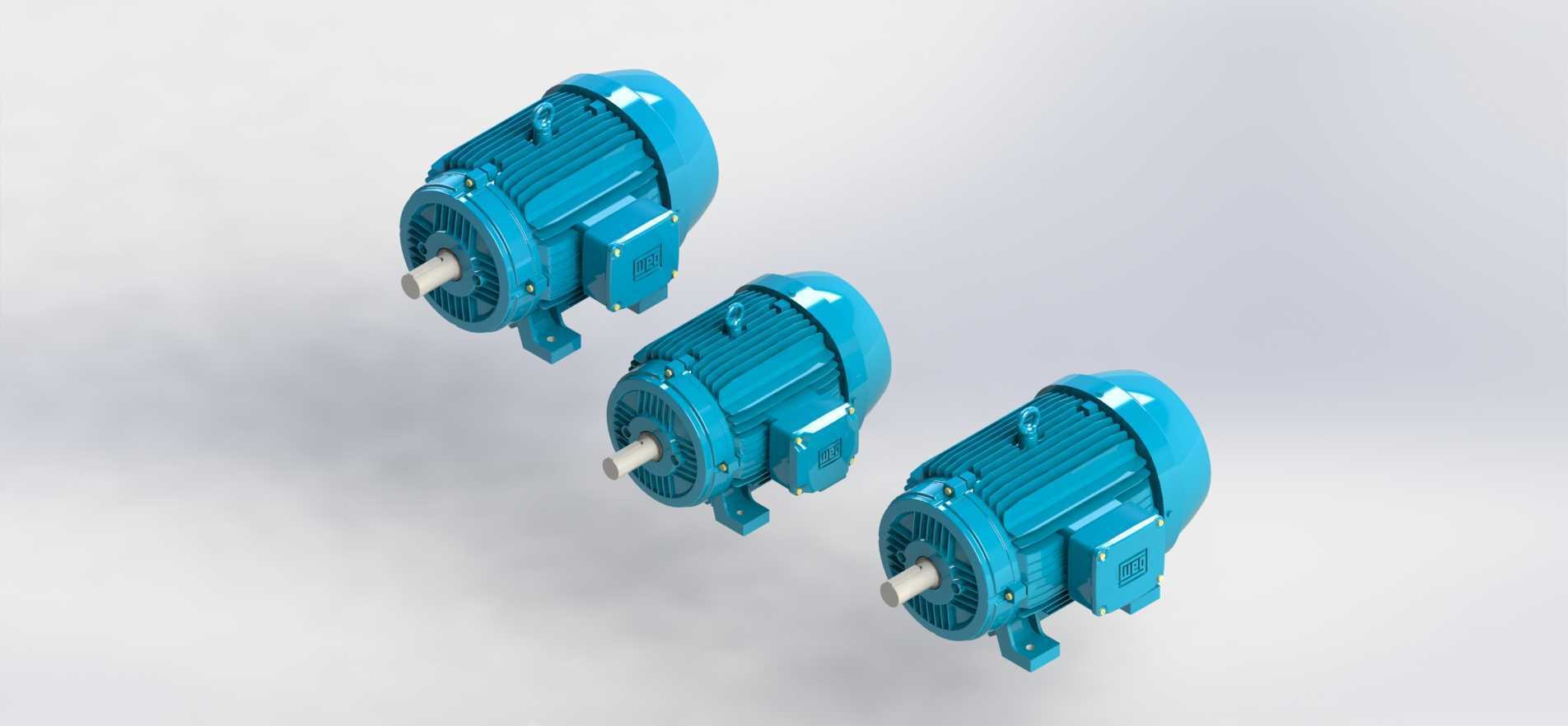

　　做了快十年的设备结构设计，经手的动力部件选型没有上百也有八十，这次梳理的这款三相异步鼠笼式电机模型，是车间输送线、泵组配套、小型机床进给系统里最常用的动力源，很多刚入行的工程师做设备总装时，最容易在电机安装边界、接线盒朝向、散热筋排布这些细节上踩坑，这个模型刚好把这些容易忽略的结构点都做了还原。

　　先从实际应用场景说，这类电机的适配场景非常广，从轻工行业的包装生产线输送带驱动，到化工行业的离心泵、风机配套，再到机加工车间的小型钻床、砂轮机动力输入，甚至农业机械里的脱粒设备、小型输送装置，都能看到同结构电机的身影。它的核心用途就是把三相交流电的电能转换成旋转机械能，通过输出轴的转矩带动后端负载完成指定动作，相比直流电机，它没有碳刷易损件，维护周期长，对工业现场多粉尘、轻微油污的环境耐受度更高，只要接线相序正确、安装同轴度达标，连续运行几千小时都不会出大故障。

　　从功能特性来看，这款电机采用全封闭自扇冷结构，机壳表面的轴向散热筋不是随便排布的，每一条筋的高度、间距都经过热仿真校核，电机运行时转子尾端的同轴风叶会带动空气沿散热筋轴向流动，把定子绕组产生的热量快速带走，哪怕是在40摄氏度的车间环境下满负载运行，绕组温升也能控制在绝缘等级允许的范围内。接线盒设置在机壳侧面，预留了足够的线缆弯折空间，盒内的接线端子排支持星型、三角型两种接线方式切换，能适配不同的供电电压等级，接线盒盖的密封胶条结构也做了还原，能防止现场的飞溅水滴、粉尘进入接线腔造成短路故障。输出轴采用标准圆柱轴伸，带键槽结构，和负载端的联轴器、带轮连接时能保证转矩传递可靠，不会出现打滑空转的问题；底脚安装面的四个安装孔做了沉台处理，螺栓锁紧时能保证安装面贴合紧密，不会因为长期运行的振动导致螺栓松动。

　　设计思路上，这个模型完全按照实际量产的工业电机结构做的等比例还原，没有做多余的简化。定子部分的铁芯压装在机壳内腔，和机壳采用过盈配合保证热传导效率，两端的端盖通过止口和机壳定位，轴承室的尺寸公差按照基孔制配合设计，既能保证深沟球轴承的外圈固定可靠，又不会因为配合过紧导致轴承运行时发热抱死。转子部分的鼠笼导条和端环采用铸铝一体成型结构，做动平衡时的去重槽也在模型上有体现，实际生产中这个结构能保证电机高速运行时的振动值控制在标准允许范围内，不会因为转子不平衡导致整机抖动、轴承过早损坏。风罩部分采用薄钢板拉伸成型，表面的通风孔排布既保证了足够的进风面积，又能防止外部的大颗粒杂物被吸入风叶打坏散热结构。

　　外形尺寸和安装边界是做设备总装时最需要关注的点，这个模型的底脚安装孔距、轴伸直径、轴伸长度、中心高都严格对应通用Y系列电机的安装尺寸标准，选型时只要确认中心高、安装孔距、功率参数匹配，就能直接替换同规格的量产电机，不用重新调整安装支架的尺寸。需要注意的是，电机接线盒的突出尺寸、风罩的轴向长度也要在总装布局时预留足够的空间，不能让其他部件紧贴接线盒或者风罩，一方面要预留接线操作的空间，另一方面要保证风罩的进风通道通畅，不然会影响电机的散热效果。另外输出轴和负载连接时，要保证两者的同轴度误差控制在0.1mm以内，要是同轴度偏差太大，运行时会产生额外的径向力，轻则导致轴承发热、噪音变大，重则会出现断轴的故障。很多新手做设计时只看电机的功率参数，忽略安装时的同轴度要求，设备现场调试时经常出问题，这点在做结构布局时就要提前考虑，预留联轴器的调整空间，必要时在安装板上加工腰型孔方便安装时对中调整。

　　从建模细节来看，这个模型把机壳的铸造圆角、端盖的紧固螺栓位置、吊环的安装螺纹孔、接地端子的位置都做了还原，不是那种只做个大概外形的简化模型，不管是做设备总装的干涉检查，还是做新员工的结构教学，或者是做方案展示时的动力部件装配，都能直接调用，不用再花时间补画细节结构。
