160L160M180L机座三相异步电动机结构

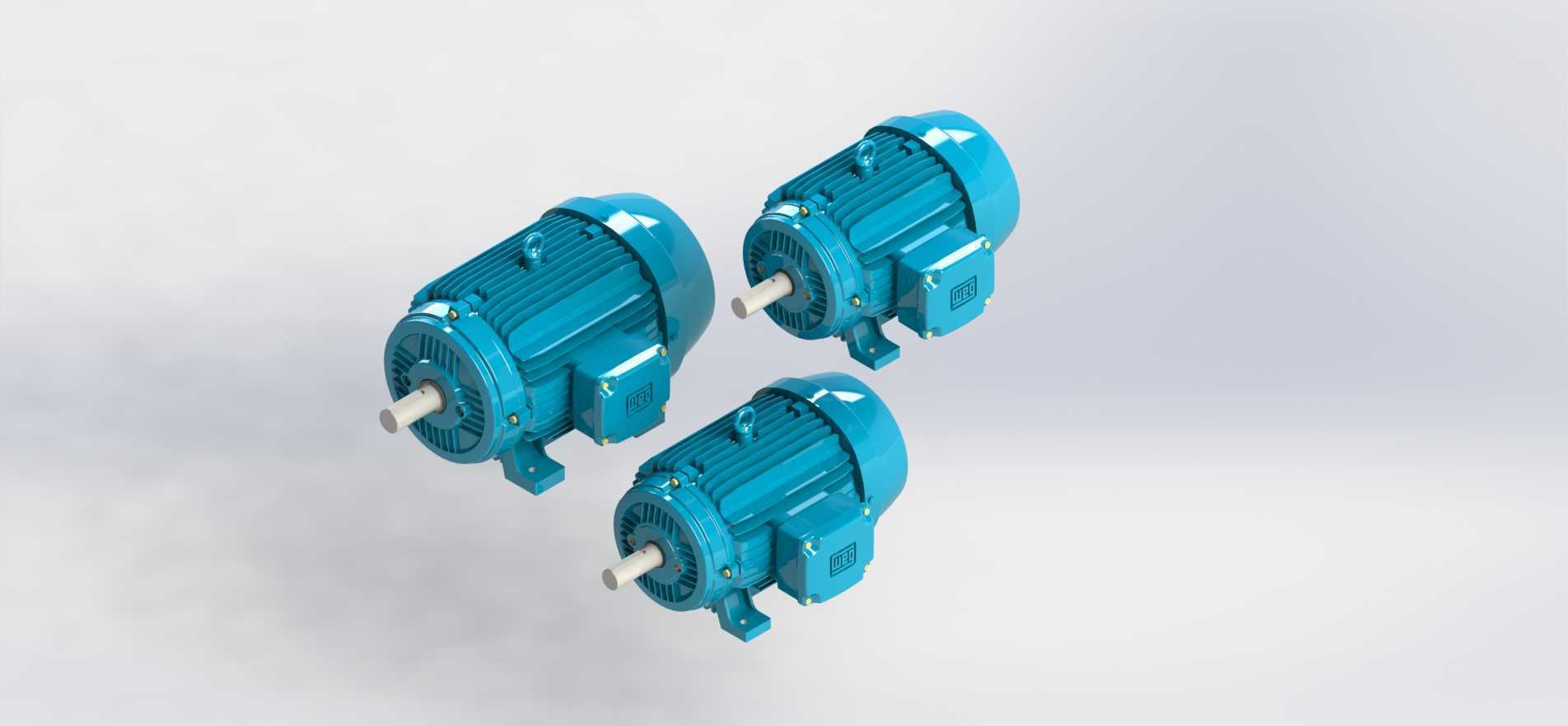

　　在工业传动场景里，这类机座号覆盖160L、160M、180L的三相异步电动机，是通用工业动力输出的核心部件，广泛适配风机、水泵、输送机、小型机床主轴驱动等常规工况，作为把电能转换为旋转机械能的执行端，其结构设计的合理性直接决定整套设备的运行稳定性与安装适配性。从实际选型落地的角度看，这三个机座号的电机属于中功率段通用动力单元，功率覆盖范围适配多数中小型工业设备的动力需求，设计时首先要平衡散热性能、安装兼容性与结构强度三者的关系。机座部分采用铸铁一体铸造成型，外壳表面排布的轴向散热筋并非随意设置，筋条的高度、间距、走向都经过热传导仿真校核，电机运行时定子绕组产生的热量通过铁芯传导到机座，再通过散热筋增大与空气的接触面积，

　　配合尾部自带的散热风叶形成的轴向气流，能在自扇冷工况下把绕组温升控制在绝缘等级允许的范围内，避免长期高温运行导致绝缘老化缩短使用寿命。输出轴的轴伸尺寸、键槽规格严格对应通用安装标准，不管是通过联轴器直连负载，还是搭配皮带轮、链轮做减速传动，都能直接匹配市面上常规的传动连接件，不需要额外做轴头改造。安装脚的尺寸是这三个机座号设计的核心边界，160M与160L的轴向安装孔距存在明确差异，180L的中心高、安装孔位尺寸则对应更高一档的功率输出，建模时严格还原了底脚安装孔的相对位置、孔径大小、底脚平面的加工公差带，在做设备机架设计时，可以直接调取模型匹配安装位，不用反复核对二维图纸的尺寸链，避免出现安装孔错位、

　　中心高不匹配导致的同轴度超差问题。接线盒的位置设置在机座侧面，预留了足够的线缆弯折空间，不管是从设备上方还是侧面走线，都能方便线缆接入，接线盒内部的接线柱排布、接地端子位置也完全还原实物结构，做电气布线设计时可以提前规划线缆走向，避免现场安装时出现线缆长度不足、弯折半径不够的问题。端盖部分的止口与机座的配合公差采用过渡配合设计，既保证装配时的同轴度，又方便后期维护拆卸，端盖上的轴承室尺寸匹配对应规格的深沟球轴承，能承受径向载荷与少量轴向载荷，适配直连、皮带传动等不同负载的受力需求。从建模逻辑上看，整个模型把定子外壳、端盖、输出轴、接线盒、散热风罩、安装底脚等独立部件做了拆分还原，不是单一的整体实体，做结构干涉检查时，

　　可以单独隐藏风罩、接线盒等部件，观察电机与周边设备机架、传动部件的间隙，比如在设计皮带传动结构时，可以隐藏风罩核对皮带轮与端盖的安全距离，避免运行时出现摩擦干涉。风罩部分采用薄钢板冲压成型的结构还原，罩体上的通风孔排布、与机座的卡扣连接结构都做了写实还原，做设备整体外观设计时，能准确呈现电机的完整外形，不会因为风罩结构缺失导致整体布局出现偏差。在实际工程应用里，这类通用电机的替换率很高，很多老旧设备的电机损坏后需要替换同机座号的产品，模型准确还原的安装尺寸能直接用于设备改造的适配校核，不需要现场反复测量原电机的安装参数，大幅缩短设备维修改造的周期。另外，模型还原的电机重心位置也和实物一致，在做设备整体的重心校核、机架承重计算时，可以直接调取模型的质量属性参数作为参考，避免因为模型简化导致重心计算偏差，出现设备运行时振动过大的问题。需要注意的是，这三个机座号的电机虽然外形接近，但轴向长度、底脚孔距存在细微差异，建模时特意区分了三者的尺寸边界，选型时不能仅凭外观判断安装兼容性，要对应具体的机座号核对安装尺寸，避免出现买回来的电机装不上的问题。输出轴的轴肩位置、卡簧槽结构也做了准确还原，在做传动件的轴向定位设计时，可以直接参考这些结构设置定位台阶，保证传动件的轴向固定可靠，避免运行时出现轴向窜动。
