工业蒸汽输送用GP a300机械式蒸汽泵结构

　　在工业蒸汽动力系统、化工制程蒸汽回收、集中供热管网冷凝水回收工段，这类机械式蒸汽泵是解决饱和蒸汽、高温冷凝水密闭输送的核心动设备，区别于普通离心水泵，它不需要外接电力驱动叶轮，直接依靠系统内的蒸汽压差作为动力源，就能完成高温流体的升压输送，避免了高温冷凝水在泵送过程中因压头不足产生的汽蚀问题，也省去了防爆电机、密封冷却辅助系统的配置成本，在石化、印染、食品蒸煮、集中供暖等有稳定蒸汽源的生产场景里应用十分广泛。

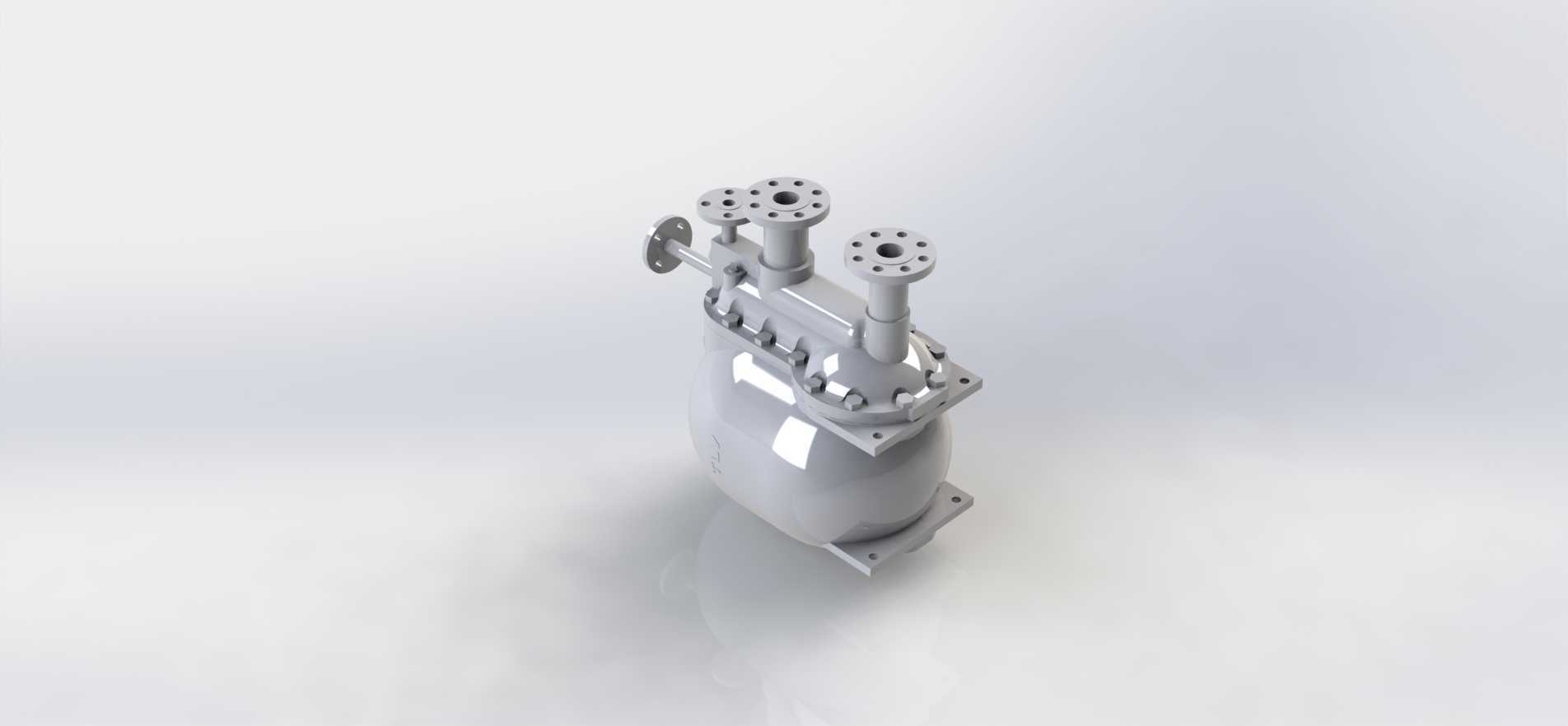

　　从结构设计逻辑来看，这款GP a300蒸汽泵采用立式承压罐体作为主体容腔，底部设置带安装孔的方形支座，安装时可直接通过螺栓固定在混凝土基础或者钢制设备平台上，安装边界需要预留罐体周边至少300mm的操作空间，用于日常检查法兰密封面、启闭顶部的管路阀门，罐体顶部伸出的三个带法兰接口分别对应动力蒸汽入口、待输送流体入口、增压后流体出口，每个接口的法兰端面都加工有密封水线，可适配对应压力等级的金属缠绕垫片，满足高温蒸汽工况下的密封要求。罐体侧面设置的带手柄截止阀是用于设备检修时的泄压排空，停机维护前先打开这个阀门排尽罐内残余蒸汽和冷凝水，避免拆检时被高温介质烫伤。

　　设备的功能实现完全依靠内部的机械浮球联动启闭机构，不需要电气控制元件介入：当罐体内的冷凝水液位上升到设定高度，浮球在浮力作用下抬升，通过内部的杠杆机构打开动力蒸汽进气阀，高压蒸汽进入罐体上部容腔，在压力作用下将罐内的冷凝水通过出口管路压送到指定位置；当液位下降到低位时，浮球下落带动机构关闭进气阀，同时打开排气阀，罐内压力释放，待输送的冷凝水在系统背压作用下再次流入罐体，完成一个工作循环，整个过程完全依靠机械结构的位置反馈实现自动运行，故障率远低于带电控系统的泵送设备，适合在高温、高湿、有防爆要求的恶劣工业环境下长期连续运行。

　　建模过程中需要重点关注几个结构细节的还原精度：首先是罐体上下封头与筒体的焊接连接位置，要按照承压设备的设计规范留出对应的焊缝余高结构，法兰连接位置的螺栓孔要做圆周均布处理，每个螺栓孔的位置度要符合法兰标准的公差要求，避免后期装配时出现螺栓无法穿入的问题；其次是顶部三个接口的相对位置，要结合现场管路的排布习惯，保证接口间距满足管道安装时的扳手操作空间，不会出现阀门安装后互相干涉的情况；底部支座的安装孔要做长圆孔设计，方便现场安装时调整设备位置，抵消基础施工的尺寸误差。另外罐体外部的加强筋结构，是根据罐体的承压等级计算后设置的，建模时不能随意删减，否则会影响罐体的承压强度仿真结果，给后续的设备选型带来安全隐患。

　　从安装适配性来看，这款蒸汽泵的进出口通径匹配DN50的工业蒸汽管路，单台设备的冷凝水输送能力可以满足每小时3吨以内的回收需求，适合配套10吨以下的工业蒸汽锅炉使用，或者用于单个生产车间的蒸汽冷凝水回收支网。设备整体高度控制在1.2米以内，不需要搭建过高的操作平台，日常巡检时站在地面就可以观察所有接口的密封情况、操作侧面的排空阀门，维护成本很低。和同规格的电动冷凝水泵相比，它的过流部件没有高速旋转的叶轮，不存在叶轮汽蚀损坏、机械密封泄漏的问题，易损件只有内部的阀组密封垫片，连续运行寿命可以达到8年以上，在有稳定蒸汽源的工况下，运行能耗仅为电动水泵的十分之一左右，因为它直接利用了蒸汽的余压作为动力，不需要额外消耗电能。

　　建模时还要注意内部流道的顺滑处理，罐体内部的进液管要延伸到罐体下部位置，避免进液时直接冲击浮球机构造成机构误动作，出液口的位置要设置在罐体的最低处，保证罐内的冷凝水可以完全排空，避免冬季停机时罐内残留的水结冰胀裂罐体。顶部的动力蒸汽入口要设置挡板结构，避免高压蒸汽直接冲击罐体内壁造成局部冲蚀，延长罐体的使用寿命。所有的棱角位置都要做倒圆角处理，既符合承压设备的应力分散设计要求，也能避免加工和安装过程中尖锐棱角划伤操作人员。
