两英寸蒸汽冷凝水回收机械泵结构

　　在蒸汽供热系统、化工生产蒸汽管网、食品加工蒸煮工段这类持续产生冷凝水的场景里，这类两英寸口径的机械式蒸汽泵是解决冷凝水背压输送、避免管网水击的核心部件，和普通电驱水泵不同，它不需要外接电源，完全依靠蒸汽自身的压力差驱动内部浮球连杆机构完成进液、加压、排液的循环，在防爆要求高、供电布设不便的厂区管廊、夹层设备区适配性极强。

　　从实际落地的工况来看，这类泵主要承担的是把用汽设备出口的低温冷凝水，在不泄露蒸汽的前提下输送回锅炉房软水箱或者二次闪蒸罐的职能，日常运行时不需要专人值守，内部的运动部件只有浮球、进汽阀杆、排液阀组几个组件，没有高速旋转的叶轮或者密封件，长期运行的磨损量远低于常规电驱泵，在含少量杂质、高温的冷凝水介质里故障率极低。

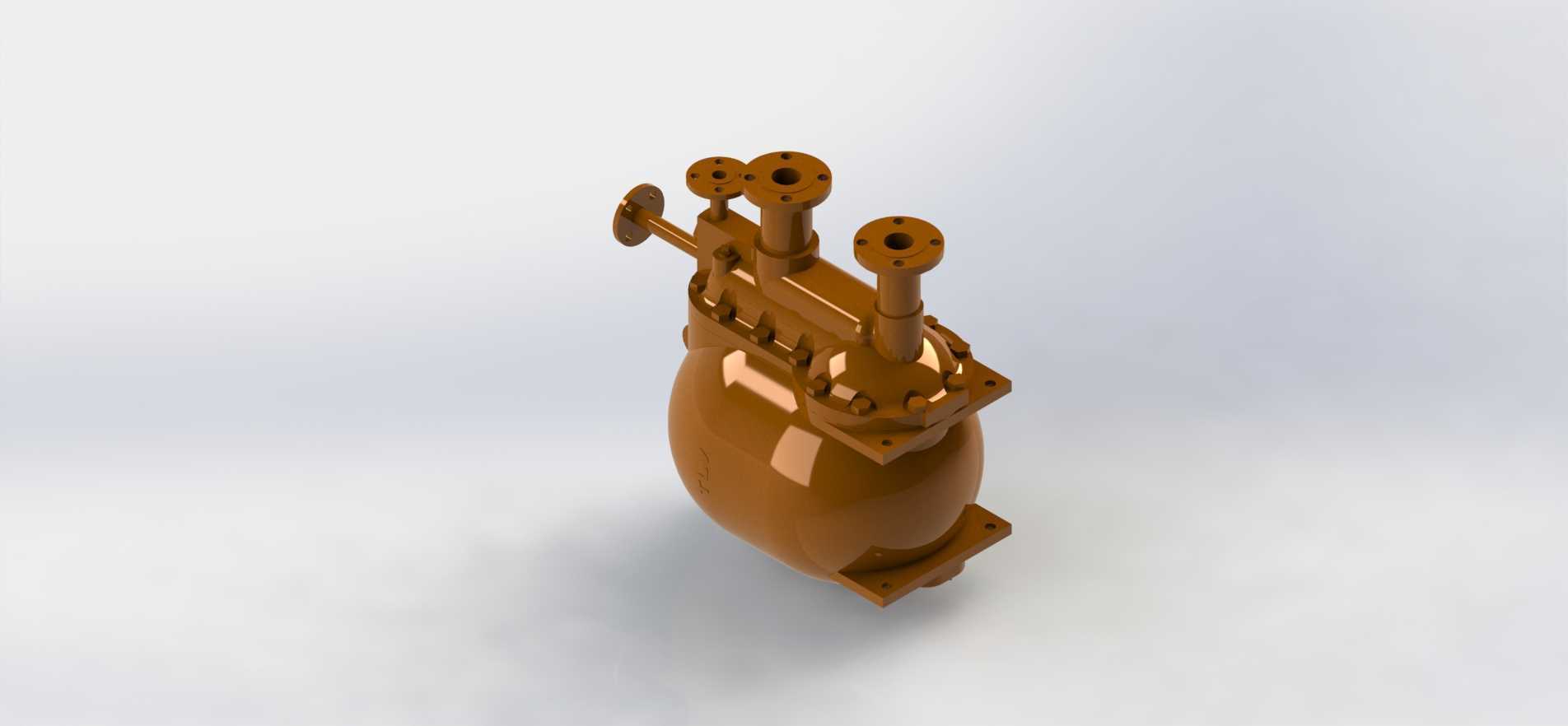

　　做这个三维结构的时候，首先要卡准的是安装边界：罐体底部的安装法兰是和预制的混凝土基础或者钢架支座匹配的，四个安装孔的孔距要和现场常用的两英寸泵安装基座尺寸对齐，避免现场安装时重新打孔；顶部三个接口的位置要严格对应管路走向，居中的大口径接口是动力蒸汽入口，侧面偏置的两个接口分别是冷凝水进液口和加压后的排液口，接口的法兰密封面要做突面结构，适配蒸汽管路常用的石棉橡胶垫或者金属缠绕垫密封，侧面伸出的手动阀杆是检修泄压用的，要预留足够的操作空间，不能和周边管路、支架产生干涉。

　　建模过程中要把内部的流道走向捋顺，罐体下部的储液腔容积要匹配两英寸口径对应的每小时冷凝水输送量，不能出现进液速度快于排液速度导致的满罐溢汽问题；浮球的行程要和进汽阀、排液阀的开闭行程完全匹配，浮球下落至低液位时，排液阀完全关闭、进汽阀打开，引入蒸汽挤压腔体内的冷凝水从排液口送出，浮球随液位上升至高液位时，进汽阀关闭、排液阀打开，依靠管网冷凝水的自身压力流入储液腔，整个循环的逻辑要在结构装配里完全体现，不能出现阀件动作卡滞的结构干涉。

　　外形上整体采用椭球形下罐体加方形上阀盖的结构，椭球形的罐体可以承受更高的蒸汽工作压力，比圆柱形罐体的应力分布更均匀，不需要额外做加强筋就能满足1.6MPa工作压力的强度要求；上阀盖和罐体之间采用螺栓连接，中间加密封垫片，方便后期检修时拆开清理腔体内的焊渣、铁锈等杂质；所有外露的阀杆、接口法兰都做了圆角过渡，避免安装时划伤操作人员，也减少应力集中导致的部件开裂风险。

　　在管路对接的细节上，所有接口的法兰螺栓孔都要跨中布置，和行业内通用的蒸汽管路法兰安装规范对齐，现场配管时不需要调整法兰角度就能直接对接；侧面的手动泄压阀位置要设置在操作人员站在地面就能伸手操作的高度，不要把阀门设置在罐体背面或者靠近墙体的一侧，避免检修时操作不便；罐体底部要设置排污口，日常停机时可以排净腔体内的残留冷凝水，防止冬季低温冻裂罐体。

　　从选型适配的角度，这个两英寸规格的泵适配的是单台蒸发量1-2吨的用汽设备，或者多台小型用汽设备并联的冷凝水回收支路，输送扬程可以达到30米水柱，完全满足多数厂区从车间底层把冷凝水输送到屋面锅炉房的高度要求；建模时把所有运动部件的配合间隙都留足了，浮球和罐体内壁的间隙不小于20mm，避免浮球上下动作时碰擦罐壁导致卡泵，阀杆和阀盖之间的导向套长度足够，长期动作不会出现阀杆偏磨导致的蒸汽泄漏问题。
