带稳压蓄能罐的小型液压动力泵站结构

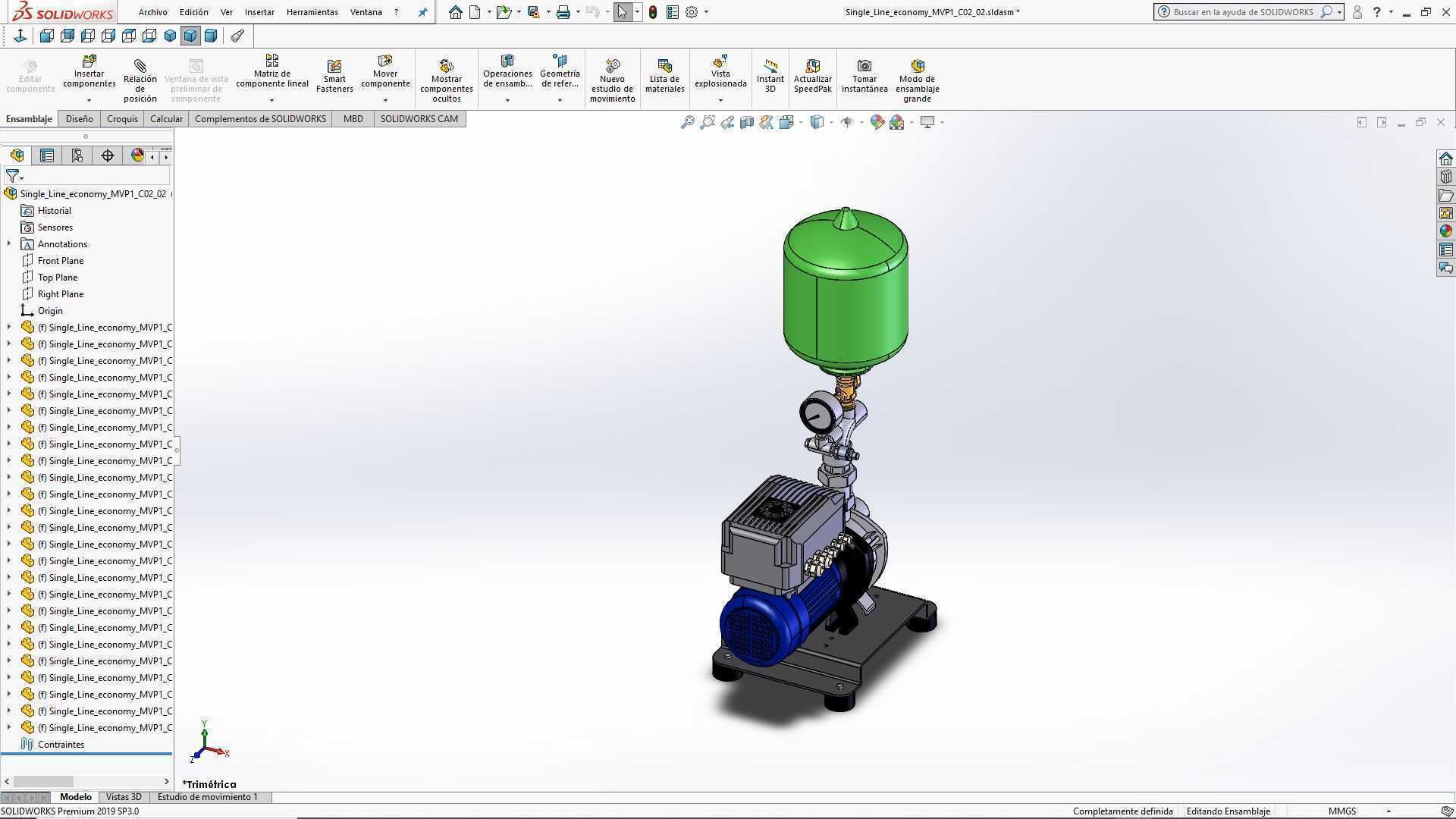

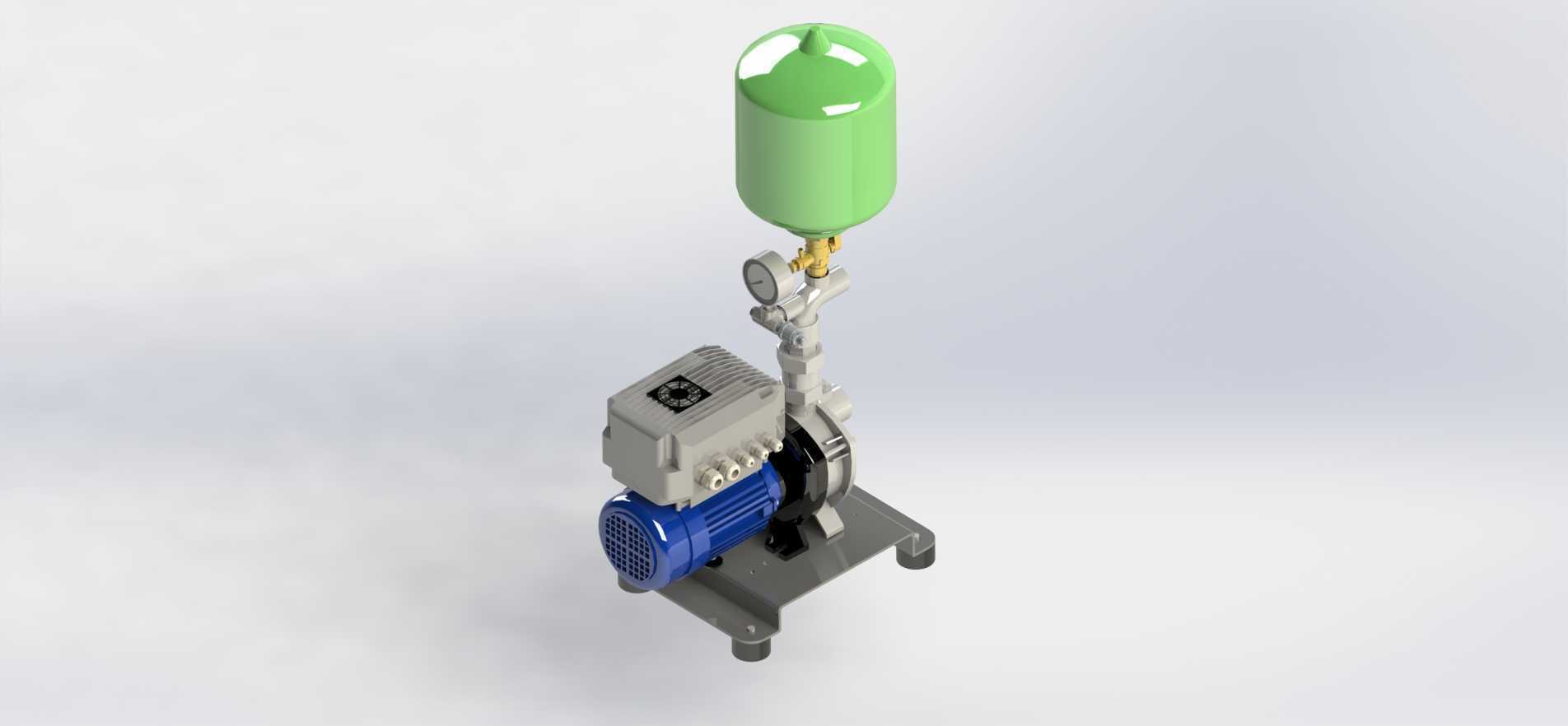

　　这套集成式液压动力单元，在小型液压系统配套场景里适配性极强，常见于小型机床工装夹紧回路、实验室液压试验台、小型自动化设备的辅助动力供给，也可作为移动式液压机具的配套动力源，替代分散布置的阀泵分离结构，减少现场管路布设的工作量。从结构布局来看，整套装置采用一体式底座安装设计，底部预留四个带减震垫的安装支脚，支脚位置做了局部加厚处理，避免电机运行时的振动传递到安装基面，底座上的安装孔位按照通用小型泵组的安装间距设计，可直接适配多数现有小型液压站的安装基面，不需要额外加工转接板。动力端采用卧式电机与泵体直连的结构，省去了联轴器外置的防护结构，泵体与电机的连接法兰做了同轴度定位止口，装配时不需要反复调整同轴度，

　　能有效降低运行时的噪音和轴封磨损速率。泵体出口侧直接集成了压力检测与控制管路，压力表通过缓冲弯管连接在压力输出管路上，避免泵启动瞬间的压力冲击直接作用在压力表表盘上，延长压力表的使用寿命。顶部的隔膜式蓄能罐通过黄铜截止阀与主压力管路连接，日常维护时可关闭截止阀单独拆卸蓄能罐进行预充压检查，不需要排空整个系统的液压油；蓄能罐的选型匹配了泵组的额定输出流量，可吸收泵出口的压力脉动，在系统短时大流量需求时补充油液供给，同时在泵停机后维持回路的保压压力，减少泵的频繁启动次数，延长电机和泵体的使用寿命。管路部分采用硬管与接头组合的布设方式，所有管路弯折处都采用圆弧过渡，避免直角弯折造成的油液阻力损失，接头位置都预留了扳手操作空间，

　　后期更换密封件时不需要拆卸周边其他部件。整套装置的外形尺寸控制在紧凑型范畴，宽度方向不超过电机端盖的最大外径，高度方向最高处为蓄能罐顶部，安装时只需要预留对应高度的维护空间即可，不需要额外占用过大的设备安装区域。从设计逻辑上看，这套结构优先考虑了现场安装的便捷性和后期维护的可达性，所有易损件包括轴封、压力表、蓄能罐隔膜都可以在不拆解主体底座的情况下完成更换，阀件与管路的连接位置都做了防漏密封设计，采用O型圈端面密封替代传统的螺纹密封，减少管路渗漏的概率。在实际选型应用中，这套装置可根据需求调整溢流阀的设定压力，适配不同工作压力的液压回路，蓄能罐的预充压力可根据系统工作压力区间调整，保证压力补偿的效果处于最优区间；

　　底座的减震支脚可根据安装场景更换为刚性支脚，适合安装在固定混凝土基座的场景，降低长期运行的结构位移风险。油口位置设置在泵体侧下方，连接外部管路时可从侧面或底部走管，适配不同的设备布设方向，不需要额外加装转接弯头。整套结构的重心落在底座中心区域，吊装或移动时不会出现侧倾风险，底座上预留了吊装孔位，方便现场安装时的转运作业。
