DPHM系列卧式离心液压泵三维结构

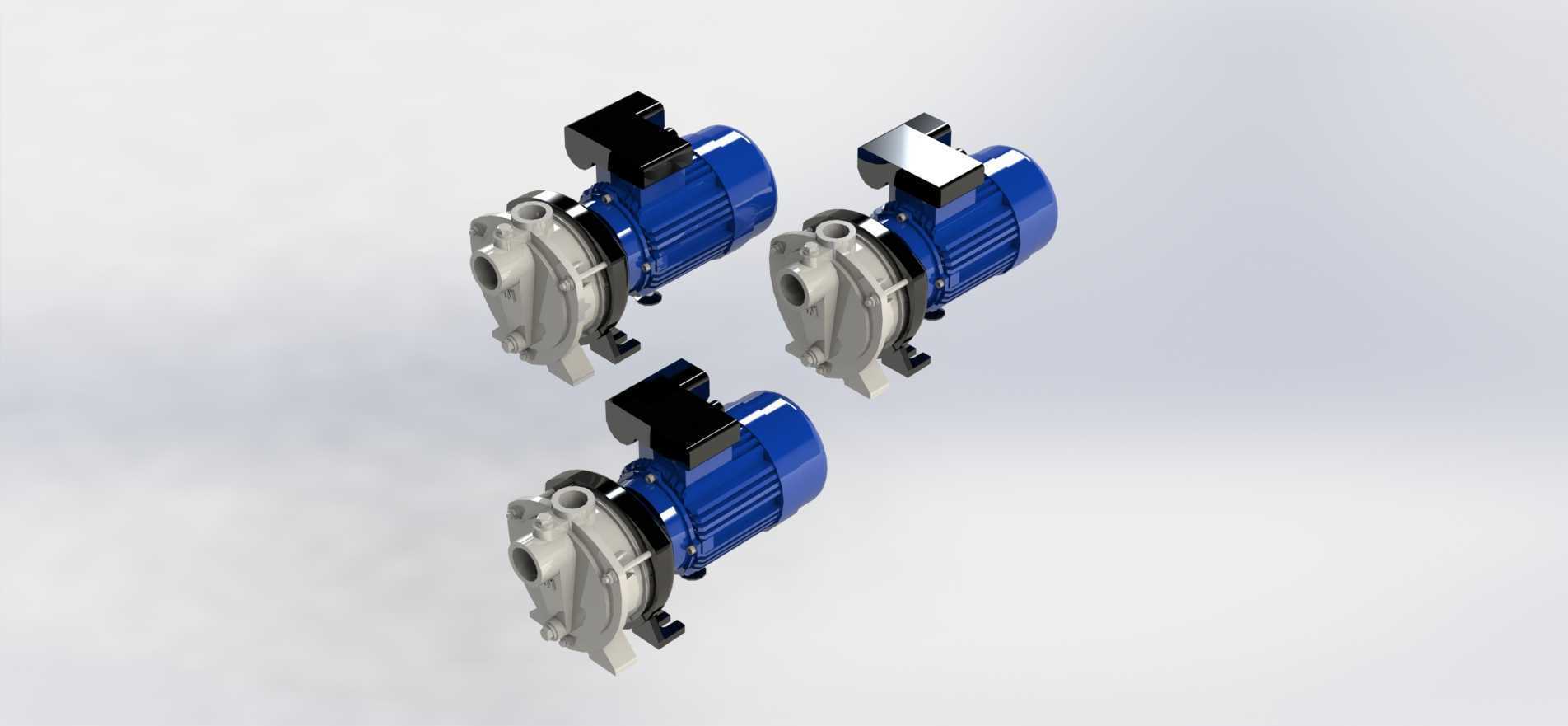

　　这套三维结构还原的是三款同系列不同规格的卧式离心式液压泵，分别对应DPHM62B、22B、42B三个型号，在液压系统、流体输送工况里属于核心动力输出部件，日常多配套在机床液压站、小型液压设备、给排水增压回路、工业冷却循环系统中使用，负责为回路提供稳定压力的流体动力，或是完成清洁介质的输送增压作业。

　　从结构设计逻辑来看，该系列泵采用电机与泵体直联的卧式布局，没有额外的联轴器传动结构，这种设计首先压缩了整机的轴向安装尺寸，不需要预留联轴器安装、找正的额外空间，同时减少了传动环节的功率损耗，直联结构的传动效率可以做到95%以上，也降低了后续运维过程中联轴器找正、易损件更换的工作量。泵体过流部分采用不锈钢材质的蜗壳结构设计，进水口沿轴向布置，出水口沿蜗壳切线方向向上引出，这种流道设计符合离心泵的流体运动规律，能够减少流体在泵腔内部的湍流、撞击损失，提升泵的运行效率，同时不锈钢材质的过流部件可以适配轻度腐蚀性的清洁介质，拓展了设备的适用场景。

　　三款不同型号的泵体，核心差异集中在叶轮规格、电机功率、进出口通径三个维度，对应不同的流量、扬程参数区间，在三维结构中可以清晰看到三者的外形尺寸梯度：62B型号轴向长度最长，电机机座号最大，适配大流量高扬程的工况需求；22B型号尺寸最小，适配小功率、小流量的紧凑安装场景；42B型号参数介于两者之间，覆盖中等流量压力的通用工况。安装边界上，三个型号均采用统一的底脚安装形式，底脚的安装孔位间距根据型号尺寸做对应匹配，安装面的平面度要求在0.1mm/m以内，避免安装时泵体与电机出现同轴度偏差导致运行振动、密封件过早磨损。泵体的轴封位置采用机械密封结构，相比传统填料密封，机械密封的泄漏量更低，使用寿命更长，适合长时间连续运行的工业工况，密封腔的结构在三维模型中做了完整还原，方便设计人员做密封件选型替换、安装干涉检查。

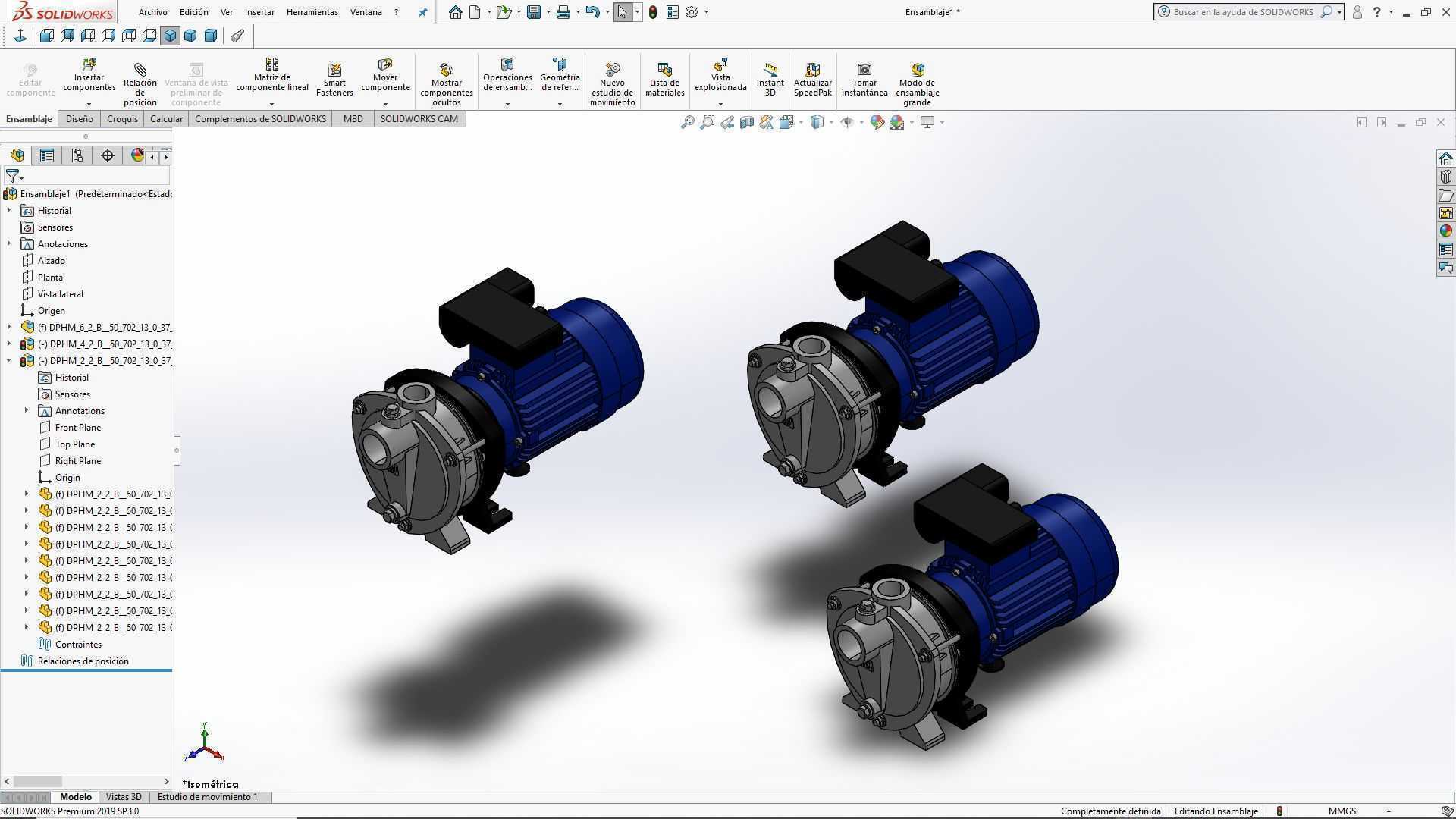

　　在实际选型配套过程中，这套三维结构可以直接导入液压站、设备整机的装配环境中，提前核对泵体与周边管路、油箱、机架的安装间隙，避免现场安装时出现管路干涉、检修空间不足的问题。比如在配套小型机床液压站时，可以根据油箱的布置位置，调整泵的安装高度，核对进油口距离油箱液面的高度差，保证泵的自吸能力满足要求，避免出现吸空、气蚀的问题。泵体的出水口法兰尺寸在模型中做了标准化还原，设计人员可以直接匹配对应通径的液压管路、阀门，不需要额外测绘法兰尺寸，缩短设计周期。

　　从结构细节来看，电机尾部的散热风罩、风叶结构都做了完整建模，在做设备散热仿真时，可以直接提取风罩的流道结构，模拟电机运行时的散热气流走向，核对电机在密闭安装空间内的散热能力是否满足要求。泵体的放水螺塞位置设置在蜗壳的最低处，方便设备停机检修时排空泵腔内的残留介质，这个细节在三维模型中也有体现，设计人员在做整机布局时，需要预留出螺塞的操作空间，方便后续运维时的放水作业。接线盒的位置统一设置在电机的顶部，且可以根据安装方向调整接线方向，适配不同的走线方向需求，避免现场接线时线缆过度弯折。

　　在做液压系统的振动分析时，这套模型的质量属性、质心位置都可以直接从三维软件中提取，方便设计人员计算泵运行时的动载荷，为机架的减震设计、减震垫选型提供数据支撑。不同型号的泵体质心位置都沿着轴向靠近电机侧，底脚的支撑位置刚好覆盖质心的投影范围，保证设备运行时的稳定性，减少振动传递。对于需要做泵组集成的设计场景，比如多泵并联的增压泵站，这套模型可以直接复用，通过排布不同型号的泵体，匹配不同的流量压力需求，同时核对多泵并列布置时的安装间距，预留出足够的检修、管路安装空间。
