Motovario蜗轮蜗杆减速装置结构设计

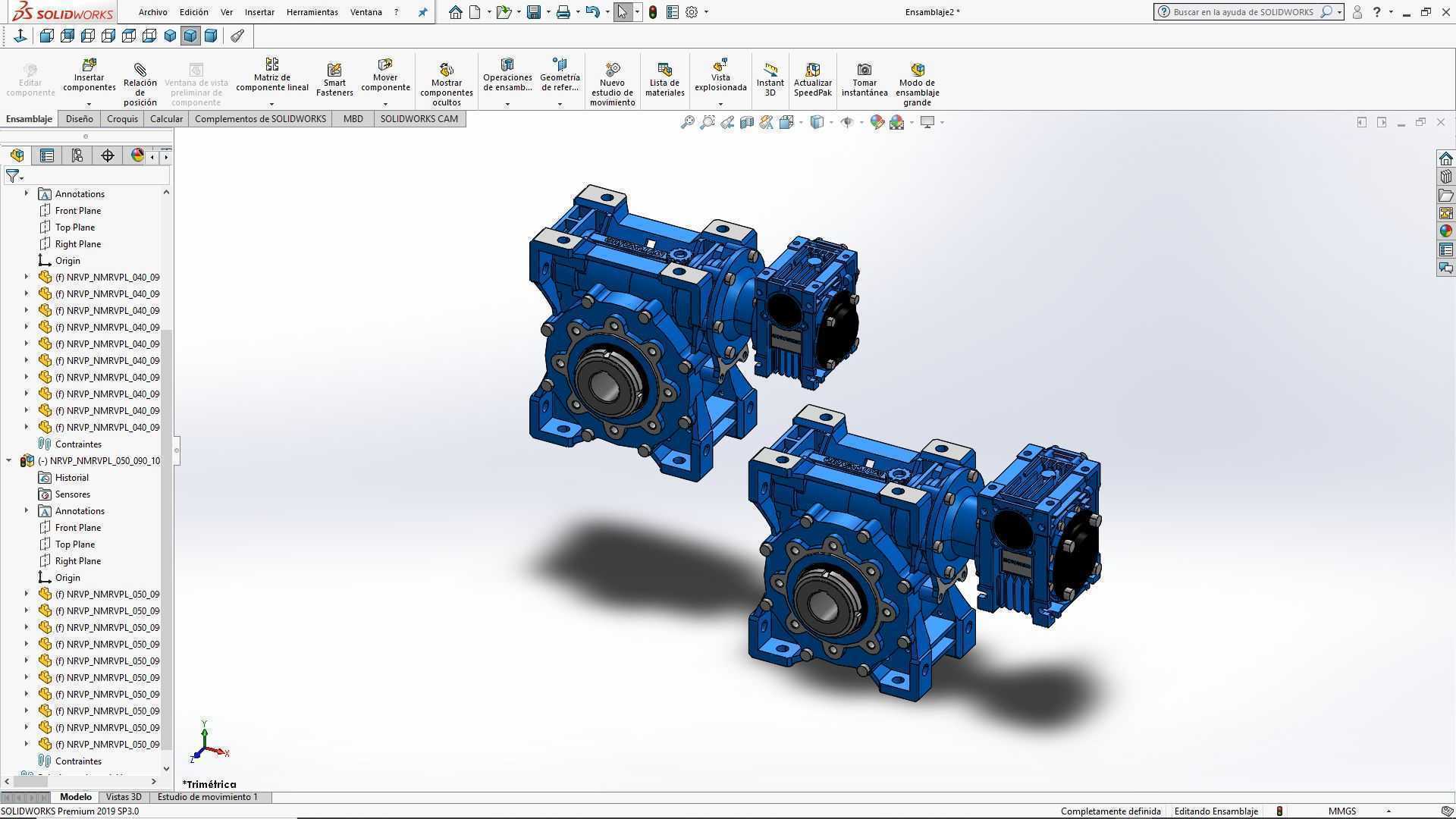

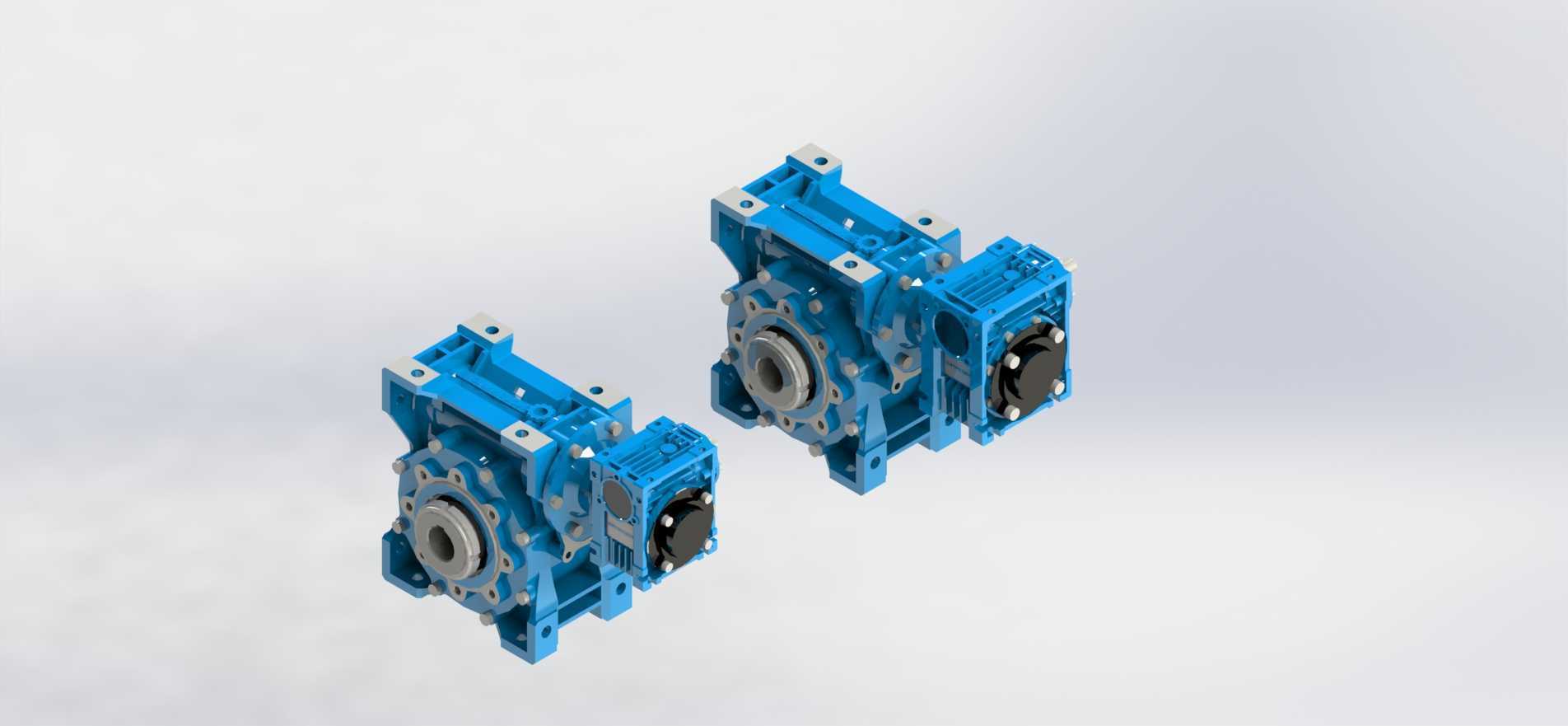

　　在自动化生产线、物流输送系统、食品包装机械、轻工纺织设备这类需要匹配低转速大扭矩输出的工况里，蜗轮蜗杆类减速装置一直是传动链里的核心配套部件，这组Motovario系列的减速装置三维结构，完整还原了同系列两款不同规格机型的全部装配细节，从箱体铸造成型的加强筋布局，到输入输出端的轴系定位结构，再到端盖、油封、安装法兰的配合公差带预留，都按照实际量产机型的工程逻辑做了还原。

　　做这类传动部件的三维建模时，最先要敲定的是安装边界的尺寸约束，两款机型都采用了底脚安装与法兰安装兼容的结构设计，箱体底部的安装孔位做了锪平处理，避免安装时螺栓头部凸起影响装配平面度，输入侧的电机连接法兰采用了标准IEC接口尺寸，能直接匹配市面上绝大多数标准系列的异步电机、伺服电机，不用额外做转接法兰的设计，输出轴的键槽尺寸、轴伸长度也对应了通用的传动连接件标准，不管是配套链轮、同步带轮还是联轴器，都能直接选用标准件完成装配，不用二次加工输出轴。

　　从功能特性来看，这类蜗轮蜗杆减速装置的核心优势是单级就能实现较大的减速比，结构紧凑性远高于同减速比的圆柱齿轮减速结构，而且自带反向自锁特性，在提升类、倾斜输送类的工况里，能避免动力断开后负载反向拖动造成的设备溜车问题，不用额外加装制动装置就能满足安全防护的要求。建模过程中特意还原了箱体内部的蜗轮蜗杆啮合腔结构，腔体内壁做了圆弧过渡的储油槽设计，设备运行时齿轮带起的润滑油能顺着储油槽流到轴承位，实现输入输出轴轴承的自润滑，不用额外设计复杂的润滑管路，日常维护只需要定期更换箱体内的齿轮油即可，维护成本远低于多级齿轮减速结构。

　　两款不同规格的机型在结构上做了模块化的通用设计，端盖、油封、透气塞、油位镜这类易损件都采用了同规格尺寸，备件储备时不用单独为不同机型准备不同型号的配件，能降低设备运维的备件库存压力。箱体的散热筋布局沿着蜗轮腔的外圆周向分布，设备运行时产生的热量能通过散热筋快速扩散到空气中，即使在连续24小时运行的工况下，箱体温升也能控制在允许的范围内，不会因为过热导致润滑油提前变质、密封件老化失效。

　　在实际选型配套时，这类减速装置的输入轴端预留了不同的安装接口选项，既可以直接安装电机，也可以通过输入轴伸连接动力源，适配不同的安装空间要求，输出端除了实心轴结构，也预留了空心轴安装的结构空间，能直接套装在被驱动设备的输入轴上，进一步缩小整套传动系统的轴向安装尺寸，在空间局促的设备布局场景里优势非常明显。建模时所有的配合面都按照实际装配要求做了公差预留，比如轴承位的配合公差、箱体合箱面的平面度要求、油封位的表面粗糙度要求，都在三维结构里做了对应的细节体现，不管是用来做设备布局的干涉检查，还是用来做后续的工程图导出、生产加工参考，都能直接复用模型里的尺寸参数，不用重新测绘核算。

　　这类减速装置的应用场景覆盖非常广，从小型的自动化输送线，到中型的包装机械、食品加工设备，再到重型的物流分拣设备、立体仓库的提升机构，只要是需要把电机的高转速低扭矩输出转换成低转速大扭矩的工况，都能看到这类结构的身影，建模时特意区分了两款机型的中心距差异，对应不同的输出扭矩等级，选型时可以根据负载的扭矩需求、安装空间的大小直接匹配对应规格的机型，不用反复调整安装支架的结构尺寸。
