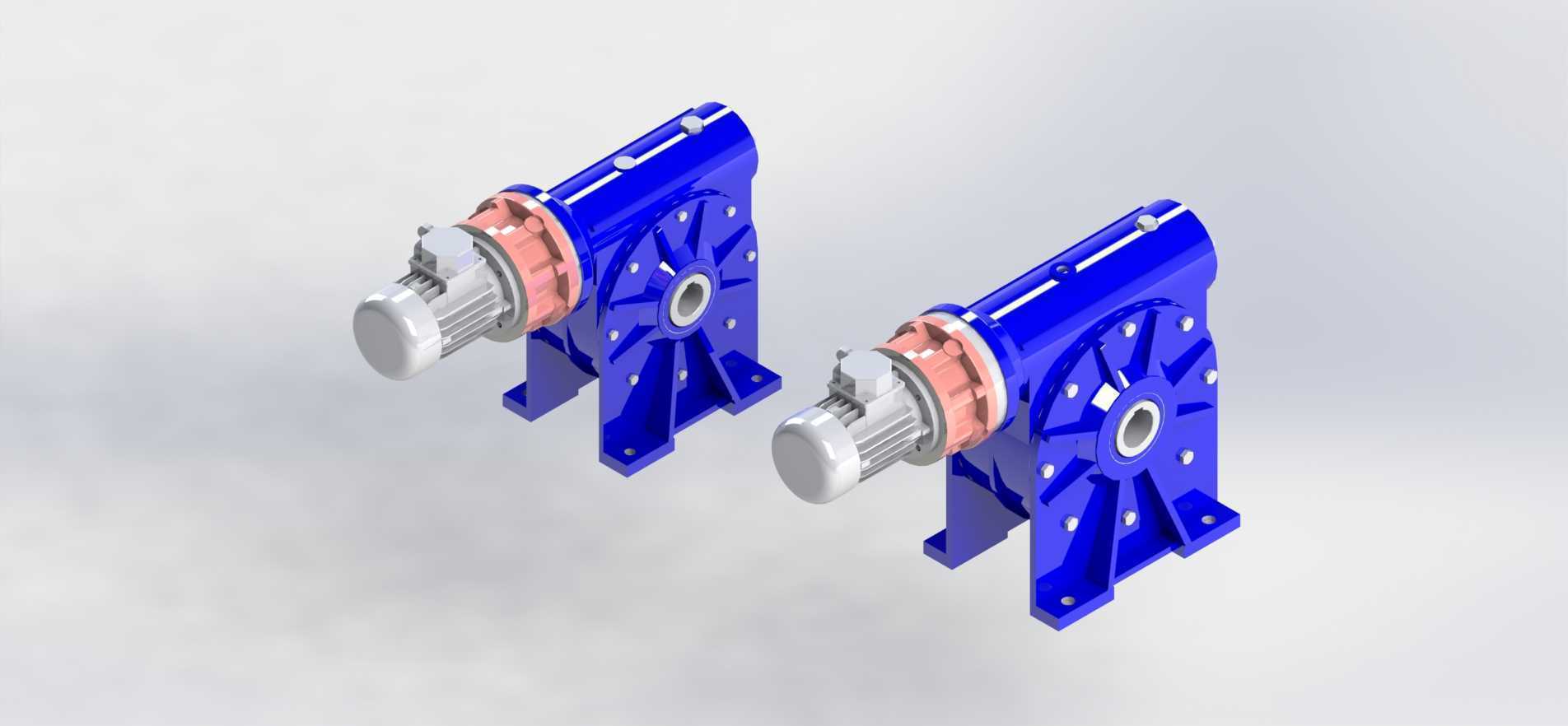

CBS系列同轴式蜗轮蜗杆减速装置结构

　　在包装生产线的主输送驱动、轻工自动化设备的进给传动、小型物料输送系统的动力匹配场景里，这类同轴式蜗轮蜗杆减速装置的应用占比一直不低，很多现场做设备改造的工程师在选型时，会优先考虑这类脚座安装的同轴结构，核心原因是其输入输出轴处于同一轴线，在设备机架上排布动力链路时，不需要额外调整电机与负载的对中角度，能大幅压缩传动单元的横向安装空间。从结构设计逻辑来看，该系列减速装置采用蜗轮蜗杆副作为核心减速传动结构，输入端直接匹配标准IEC规格的电机安装法兰，电机轴通过锁紧联轴器与蜗杆输入端直连，省去了额外的传动连接部件，既减少了动力传递过程中的回程间隙，也能降低整体传动链路的功率损耗。蜗杆部分采用渐开线齿形设计，与蜗轮的啮合接触面积更大，

　　运行过程中齿面受力更均匀，相比普通圆柱齿轮减速结构，同等减速比下的运行噪音更低，适合对车间环境噪音有一定要求的轻工生产场景。外壳采用一体式铸铁铸造成型，脚座安装面与壳体主体一次铸造成型后再做精加工处理，安装脚座上预留的四个长圆形安装孔，允许现场安装时存在小范围的位置偏差，不需要对机架安装孔做二次扩孔修正，能减少现场安装的调整工作量。壳体侧面预留的油位观察孔与透气塞位置，在做三维建模时已经按照实际维护操作空间做了避让，日常维护时不需要拆解周边的管线与防护结构，就能完成润滑油位检查与换油操作。输出端采用空心轴带键槽的连接结构，负载轴可以直接插入输出轴孔内通过平键传递扭矩，也可以根据使用需求加装输出轴套匹配不同直径的负载轴，适配不同规格的输送辊筒、转盘驱动轴等负载部件。输入端的电机连接法兰采用标准止口定位，安装时只需要将电机止口与法兰止口贴合后锁紧固定螺栓，就能保证电机轴与蜗杆的同轴度，不需要额外做对中调试，对于批量组装设备的生产线来说，能大幅缩短组装工时。从安装边界尺寸来看，CBS150与CBS130两个规格的安装孔距、轴中心高都做了系列化统一，同系列不同规格的产品可以在同一机架安装位上互换，当设备需要调整输出转速或者扭矩时，只需要更换对应规格的减速主体，不需要重新加工机架安装位，也不需要调整电机的安装位置，能大幅降低设备改造成本。壳体外部的散热筋沿着轴向均匀排布，铸造成型的散热筋与壳体为一体结构，

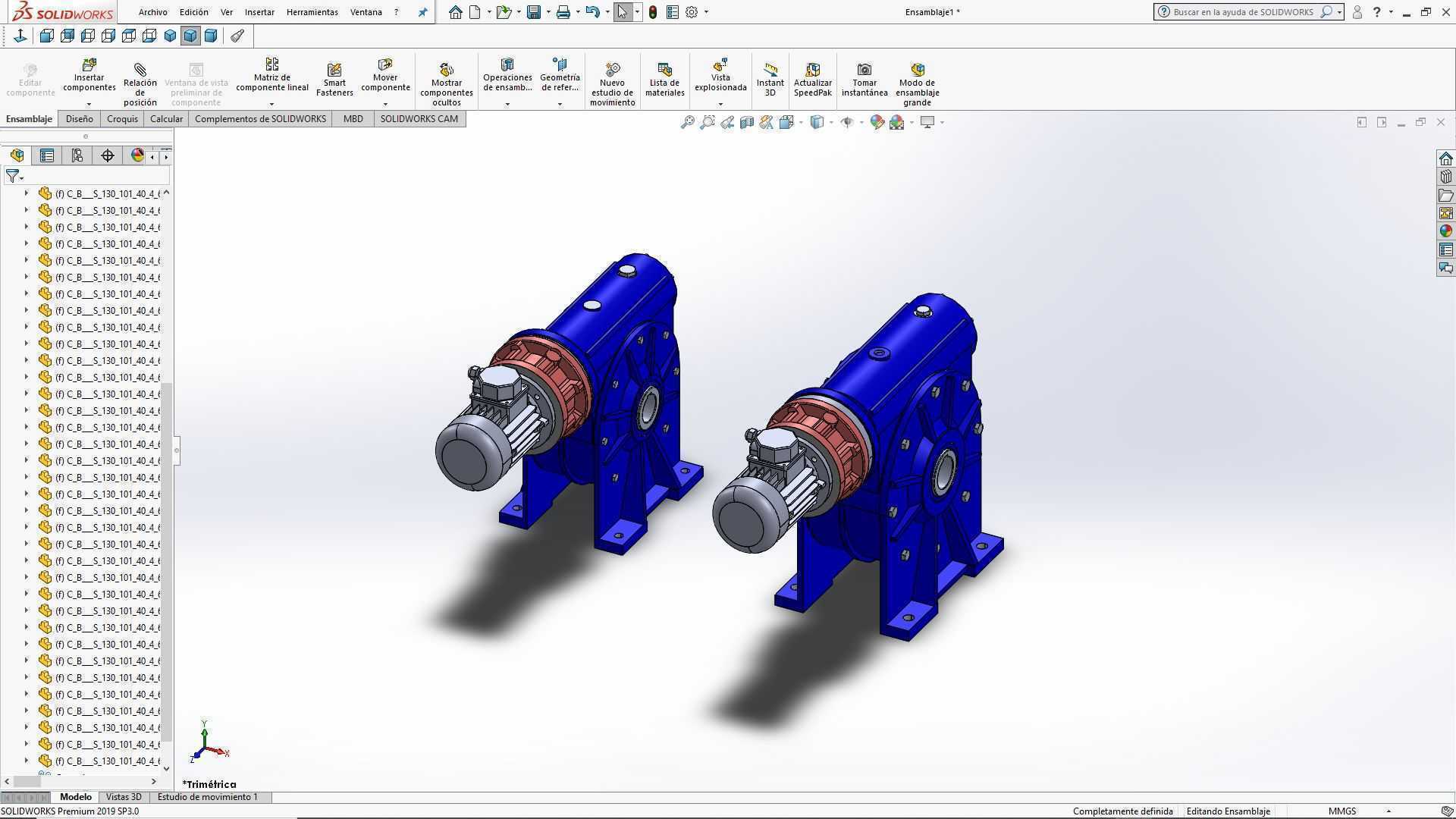

　　运行过程中蜗轮蜗杆啮合产生的热量可以通过散热筋快速散发到空气中，不需要额外加装冷却装置就能满足连续运行的散热需求，在环境温度不超过40摄氏度的工况下，可以长期连续运行而不会出现油温过高的问题。齿面的润滑采用油浴式润滑，蜗杆下部浸入润滑油内，运行时带起的润滑油可以持续润滑蜗轮齿面与两端的支撑轴承，轴承位置采用双唇口密封圈做密封，既能防止内部润滑油泄漏，也能阻挡外部的粉尘、水汽进入壳体内部，适合在有少量粉尘的生产车间环境下使用。在做三维结构建模时，所有的安装配合尺寸都按照实际加工公差做了对应处理，安装止口的配合公差、轴孔的公差带、螺栓孔的位置度都符合通用机械加工的精度要求，结构工程师在做设备整体设计时，可以直接调取该模型导入装配体，

　　不需要再对安装配合尺寸做二次修正，也能直接用来生成安装工程图的尺寸标注，减少重复建模的工作量。这类减速装置的自锁特性也是很多场景选型时的重点考量因素，蜗轮蜗杆结构的反向自锁特性，可以在电机停止供电时防止负载端反向转动，对于倾斜输送的物料线、升降类的轻载机构来说，不需要额外加装制动装置就能防止负载下坠，能简化设备的整体结构，降低设备的制造成本。在实际选型匹配时，需要根据负载的实际运行扭矩、转速、每日运行时长来对应选择合适的规格，CBS130规格适合输出扭矩在130N·m级别的负载场景，CBS150规格适配150N·m级别的负载需求，两个规格的输入转速范围都能匹配常规4极异步电机的1450rpm额定转速，输出转速可以根据不同的减速比覆盖几转到几百转的区间，满足不同设备的运行速度需求。
