STM系列蜗轮蜗杆减速机结构三维设计

项目分类:减速机 发布时间:2022-01-29 ID:522188
  • STM系列蜗轮蜗杆减速机结构三维设计
  • STM系列蜗轮蜗杆减速机结构三维设计

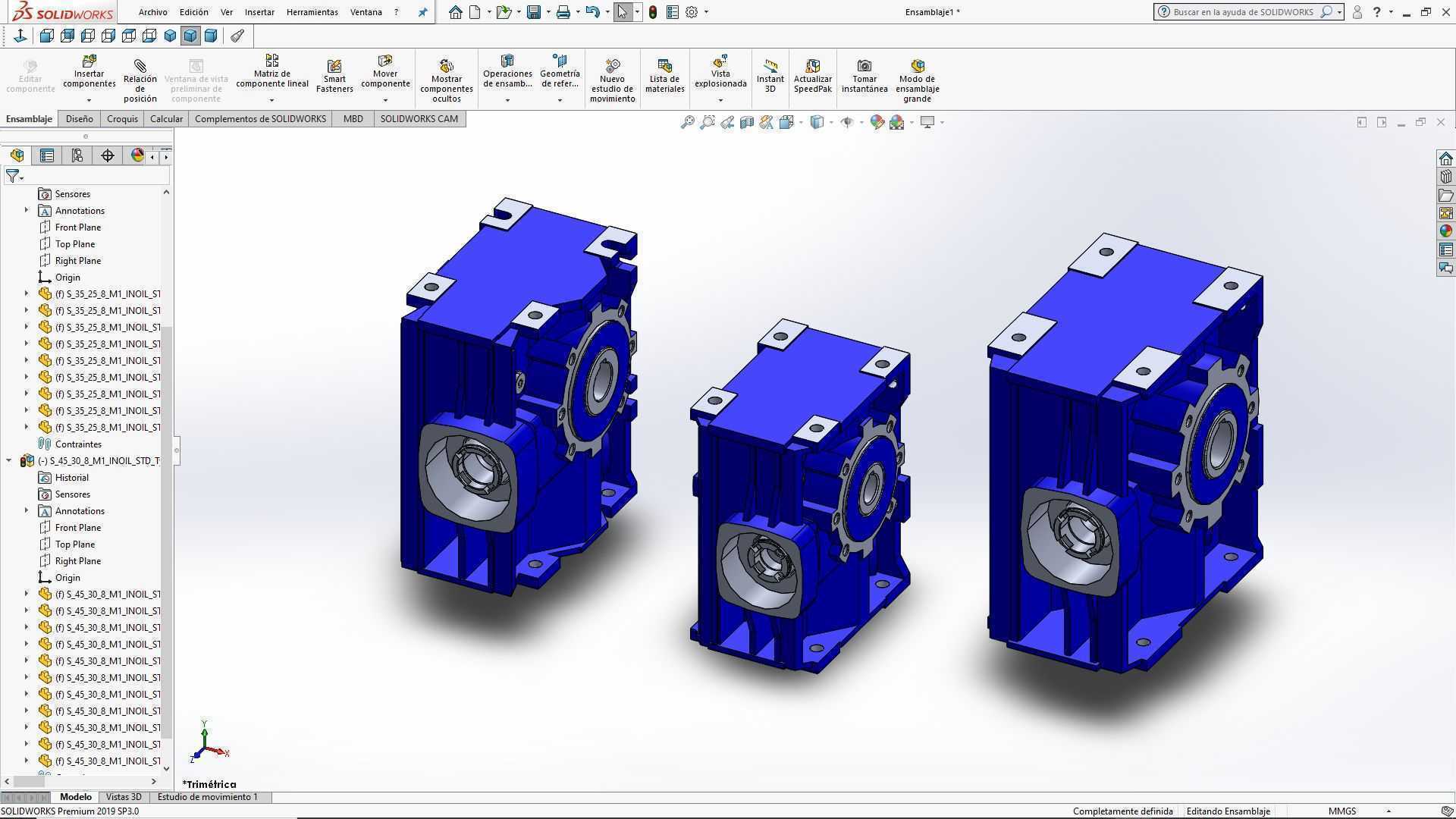

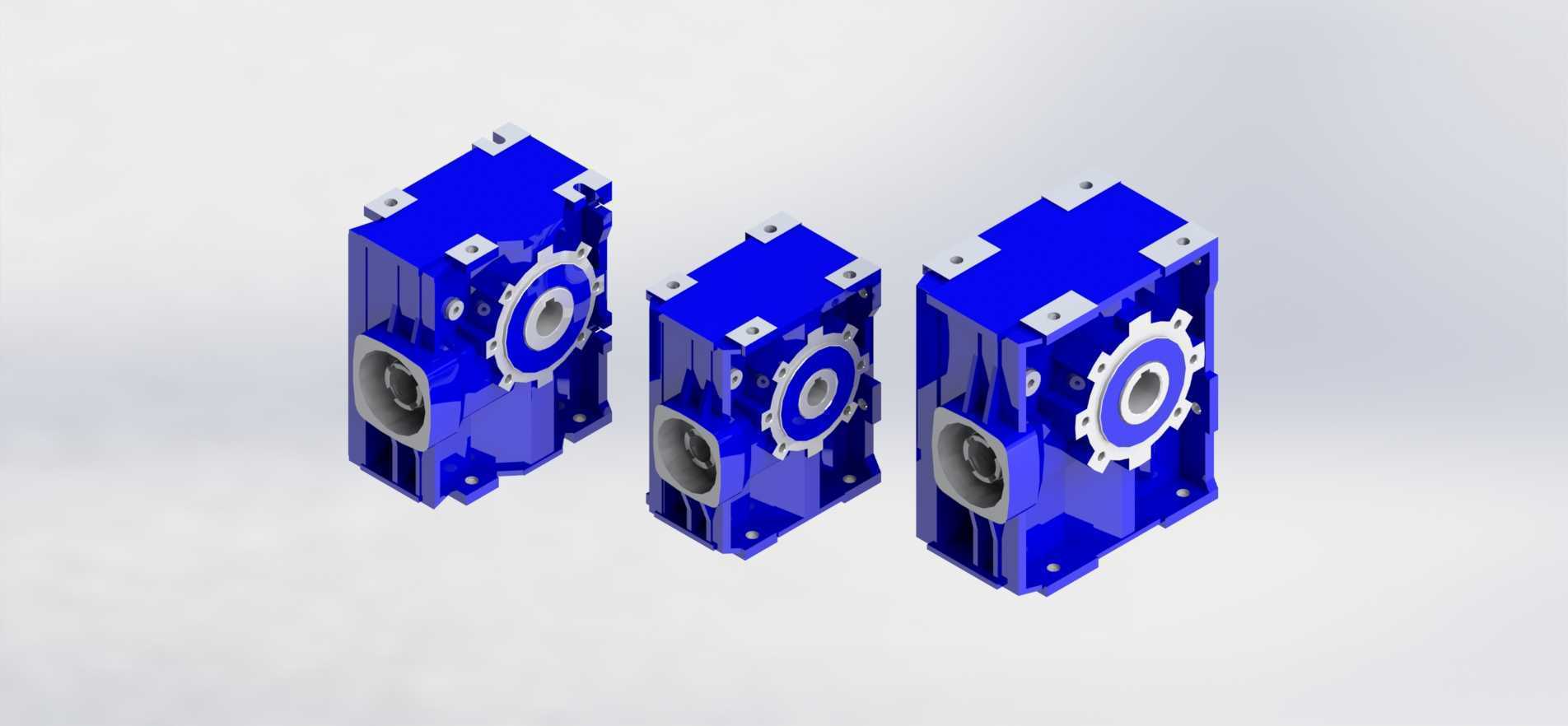

  本次呈现的三款同系列蜗轮蜗杆减速单元,是工业传动场景里应用极广的扭矩转换部件,常见于自动化生产线输送段、食品包装机械的动力输出端、小型物流分拣设备的驱动端,也会配套在轻工纺织、陶瓷加工这类对安装空间有紧凑要求的设备上,核心作用是匹配原动机的高转速低扭矩输出特性,将输入转速按固定传动比降低,同时放大输出扭矩,让后端执行机构获得适配的运转速度与负载能力。

  从结构设计逻辑来看,三款机型采用统一的方形箱体构型,箱体为一体化铸造成型后做精加工处理,安装面预留了标准化的螺栓固定孔位,孔位的位置公差控制在0.02mm以内,保证不同机型在同规格安装基座上具备互换性,不需要重新加工安装孔位就能完成替换。输入轴采用空心轴设计,可直接套接在原动机输出轴上,省去了联轴器的安装空间,也降低了轴系对中不良带来的振动损耗;输出端为带法兰的轴伸结构,法兰端面加工有定位止口,能直接和负载端的连接法兰配合,保证输出轴与负载输入的同轴度,减少偏载带来的轴承磨损。

  三款机型的外形尺寸按照输出扭矩等级做了梯度划分,最小款的箱体边长控制在120mm区间,适配0.18kW到0.37kW的原动机输入,输出扭矩覆盖12N·m到35N·m,适合小型输送带、自动给料机构这类轻负载场景;中间款箱体边长约160mm,适配0.55kW到1.1kW的原动机,输出扭矩范围40N·m到120N·m,多用于包装机的封切机构、小型机床的进给传动;最大款箱体边长约200mm,适配1.5kW到2.2kW的原动机,输出扭矩可达180N·m到260N·m,能满足中型输送线、搅拌机构这类中等负载的传动需求。所有机型的安装边界都做了圆角过渡处理,避免安装过程中锐边划伤操作人员,同时箱体侧面预留了油位观察孔与注油、放油螺塞位置,日常维护时不需要拆解箱体就能完成润滑油的更换与油位检查。

  蜗轮副的设计采用了锡青铜蜗轮搭配合金钢淬火蜗杆的组合,蜗杆表面做了渗碳淬火处理,硬度达到HRC58-62,齿面粗糙度控制在Ra0.8以下,降低啮合过程中的摩擦损耗;蜗轮采用离心铸造的锡青铜材质,具备良好的减摩性能,能在连续运转工况下保持较低的磨损率,整机的传动效率在单级传动下可以达到75%以上,相比传统的铸铁蜗轮结构使用寿命提升40%左右。箱体内部的轴承位采用了阶梯孔设计,两端配置深沟球轴承承受径向载荷,同时在蜗杆输入端加装了骨架油封,防止润滑油泄漏以及外界粉尘、水汽进入箱体内部,适配多粉尘、轻度潮湿的车间作业环境。

  在安装适配性上,该系列减速机支持多方位安装,无论是卧式水平安装、立式垂直安装还是侧装,都能通过调整油塞位置保证内部润滑油的液位符合要求,不会出现齿轮润滑不足或者油封渗油的问题。输出轴的旋转方向可以通过调整蜗杆的旋向实现正反转换,满足不同设备的转向需求,不需要额外加装换向机构。从建模细节来看,所有的安装孔位、轴伸尺寸、止口直径都严格按照行业通用的安装规范做了参数化设计,结构工程师在做设备整体布局时,可以直接调用该模型完成装配干涉检查,不需要重新测绘尺寸,能大幅缩短设备开发的设计周期,也能提前验证安装空间是否足够,避免后期加工装配时出现尺寸不匹配的问题。
