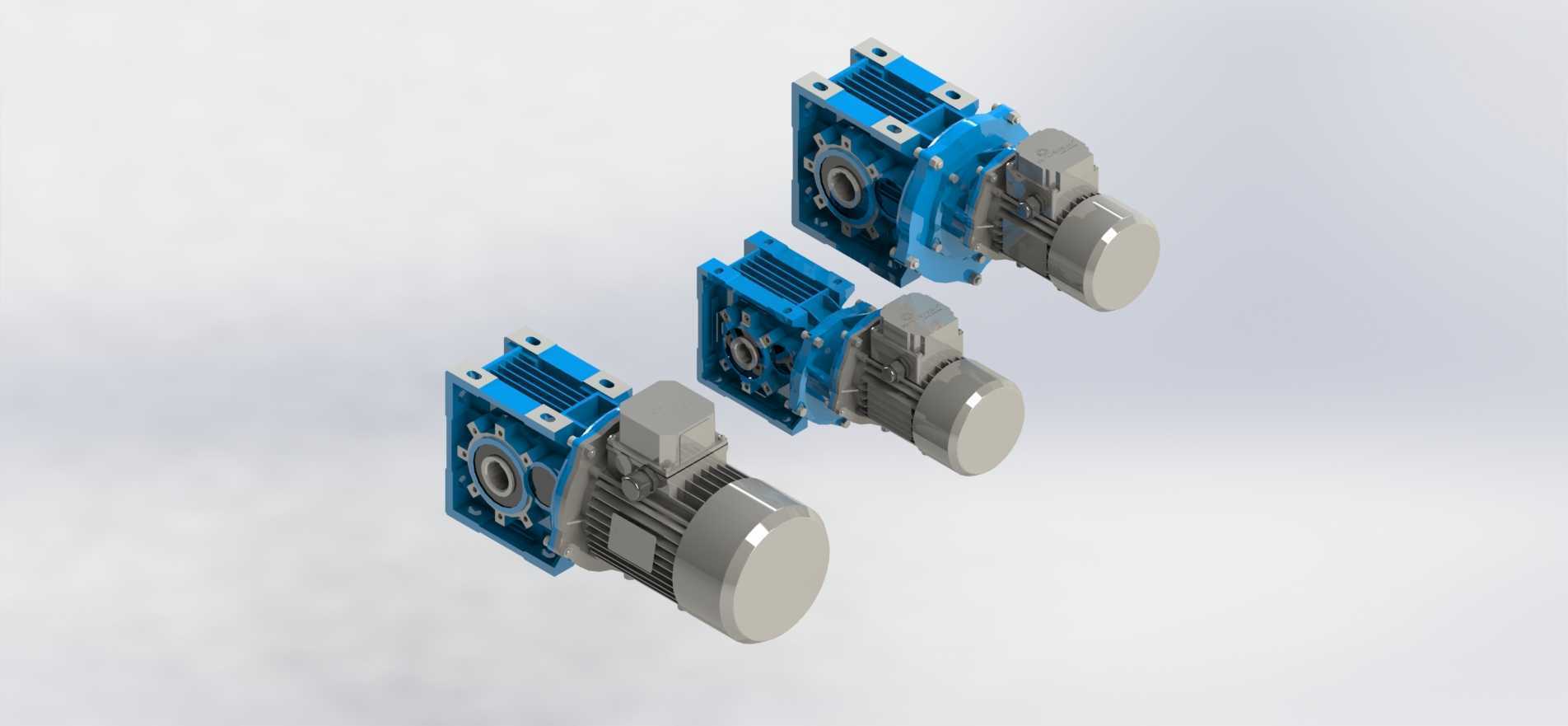

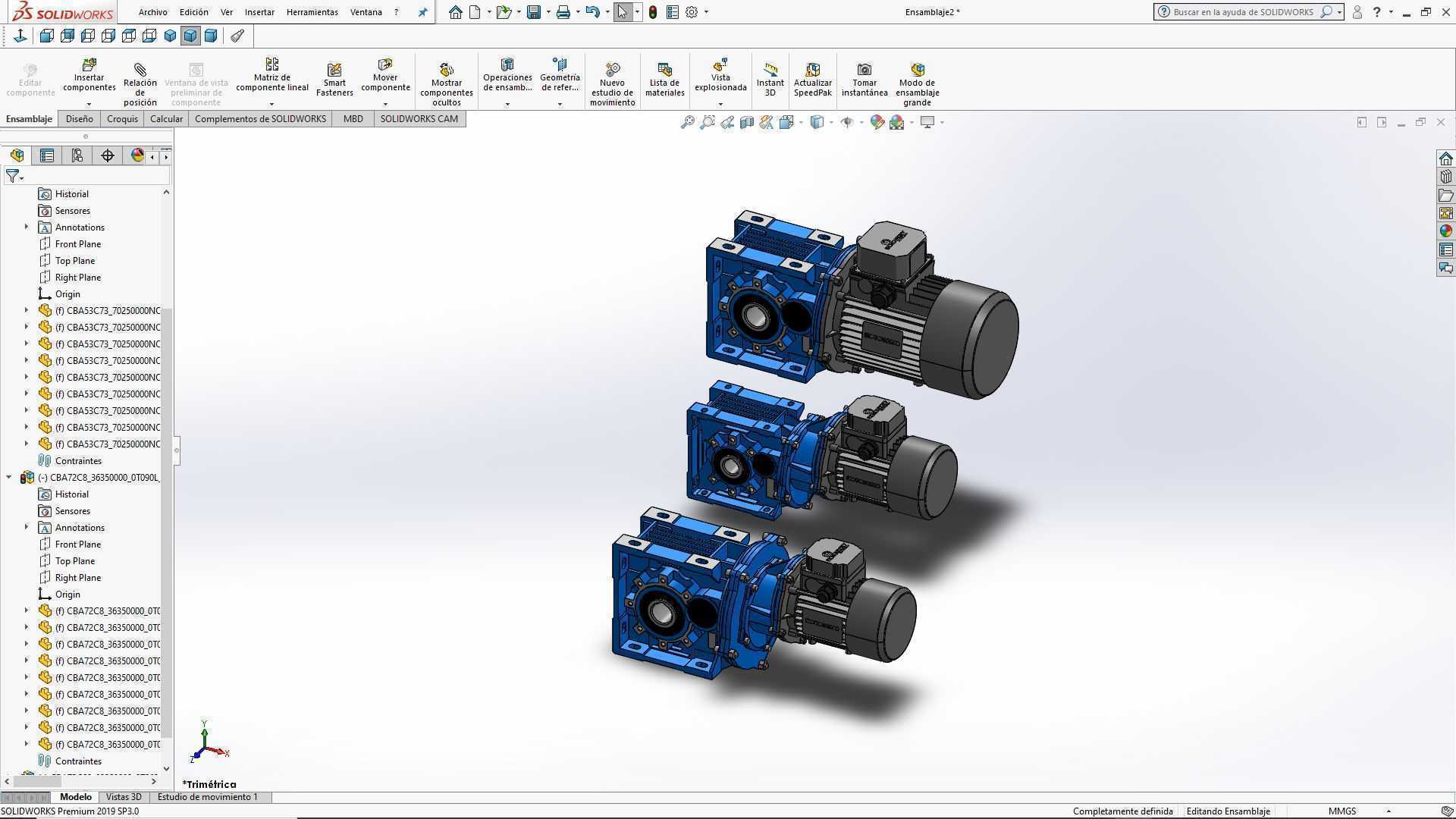

三款蜗轮蜗杆减速电机组合结构设计

　　这套三款同系列蜗轮蜗杆减速电机结构，覆盖了常规工业传动场景里常用的三个机座规格，核心适配中小功率动力输出的减速增扭需求，在轻工输送、小型自动化生产线、食品包装设备、仓储分拣辊道这类对安装空间有严格限制、同时需要稳定低转速大扭矩输出的场景里适配性极强。从结构设计逻辑来看，三个型号采用统一的模块化设计思路，输入端的电机连接法兰、输出端的轴孔配合尺寸、箱体安装孔位都遵循同系列的尺寸递推规则，能让设备选型时不用重新调整安装支架的设计，只需要根据实际负载扭矩、输出转速需求匹配对应机座号的型号即可，大幅降低整机设计阶段的选型适配工作量。

　　从实际功能特性上看，该系列减速结构采用蜗轮蜗杆啮合的传动形式，具备反向自锁特性，在倾斜输送、升降类机构中使用时，能避免动力断电后负载反向拖动造成的溜车风险，不需要额外加装制动抱闸机构就能满足基础的安全防护要求。箱体采用铝合金压铸成型的结构，相比传统铸铁箱体重量降低40%以上，散热筋的布局沿着箱体周向均匀分布，能在连续运行工况下把蜗轮蜗杆啮合产生的热量快速传导到外界，避免箱体内润滑脂温度过高导致的润滑失效、啮合面磨损加剧问题。输入端的电机采用B5法兰安装形式，和减速箱的输入腔直接配合，不需要额外的联轴器连接，输入轴和蜗杆采用一体化加工结构，消除了连接间隙带来的传动回差，传动精度能控制在1°以内，满足多数中低速传动场景的定位精度要求。

　　从安装边界尺寸来看，三个型号的输出轴中心高按照固定级差递增，最小型号的输出轴直径适配常规15mm孔径的链轮、同步带轮安装，最大型号的输出轴可适配30mm孔径的传动连接件，安装孔的孔距公差严格按照IT7级精度控制，和设备支架安装时不需要额外配打定位销，直接用螺栓紧固就能保证输出轴和从动部件的同轴度要求。箱体的侧面预留了注油孔和放油孔，日常维护时不需要拆解减速箱就能完成润滑脂的更换，注油孔的位置设置在箱体啮合腔的侧上方，能保证加注润滑脂时完全覆盖蜗轮蜗杆的啮合面，避免干磨情况出现。输出轴采用双轴承支撑结构，靠近输出端的轴承选用深沟球轴承承受径向负载，靠近啮合端的轴承选用推力球轴承承受蜗杆传动产生的轴向力，能承受的径向负载比单轴承支撑结构提升60%，在带链轮、齿轮直接挂载的场景下不会出现轴端挠曲变形、油封渗漏的问题。

　　在结构细节设计上，电机和减速箱的连接面采用O型密封圈密封，防护等级达到IP54，能在有少量粉尘、飞溅水滴的车间环境下稳定运行，不会出现外界杂质进入箱体内部磨损啮合齿面的情况。接线盒的位置设置在电机壳体的顶部，可根据实际安装布线需求旋转90°调整出线方向，适配不同走线方向的设备布线要求，不用额外加装走线弯头。三个型号的整体长度尺寸控制在同功率硬齿面减速机的70%左右，在设备内部安装空间局促的场景下，比如小型皮带线的端部驱动、自动化专机的工位回转驱动位置，能轻松嵌入预留的安装空间，不需要为了适配减速电机尺寸额外放大设备的整体框架。蜗轮部分采用锡青铜离心铸造工艺加工，齿面经过研磨处理，啮合接触面积达到齿面的70%以上，运行时的噪音控制在60分贝以内，适合在对环境噪音有要求的车间、办公区域配套的自动化设备中使用，不会产生额外的噪音污染。蜗杆部分采用20CrMnTi材质渗碳淬火处理，齿面硬度达到HRC58-62，和铜质蜗轮配对啮合时的磨损率极低，额定工况下的使用寿命能达到10000小时以上，减少了设备运维阶段的部件更换频次。
