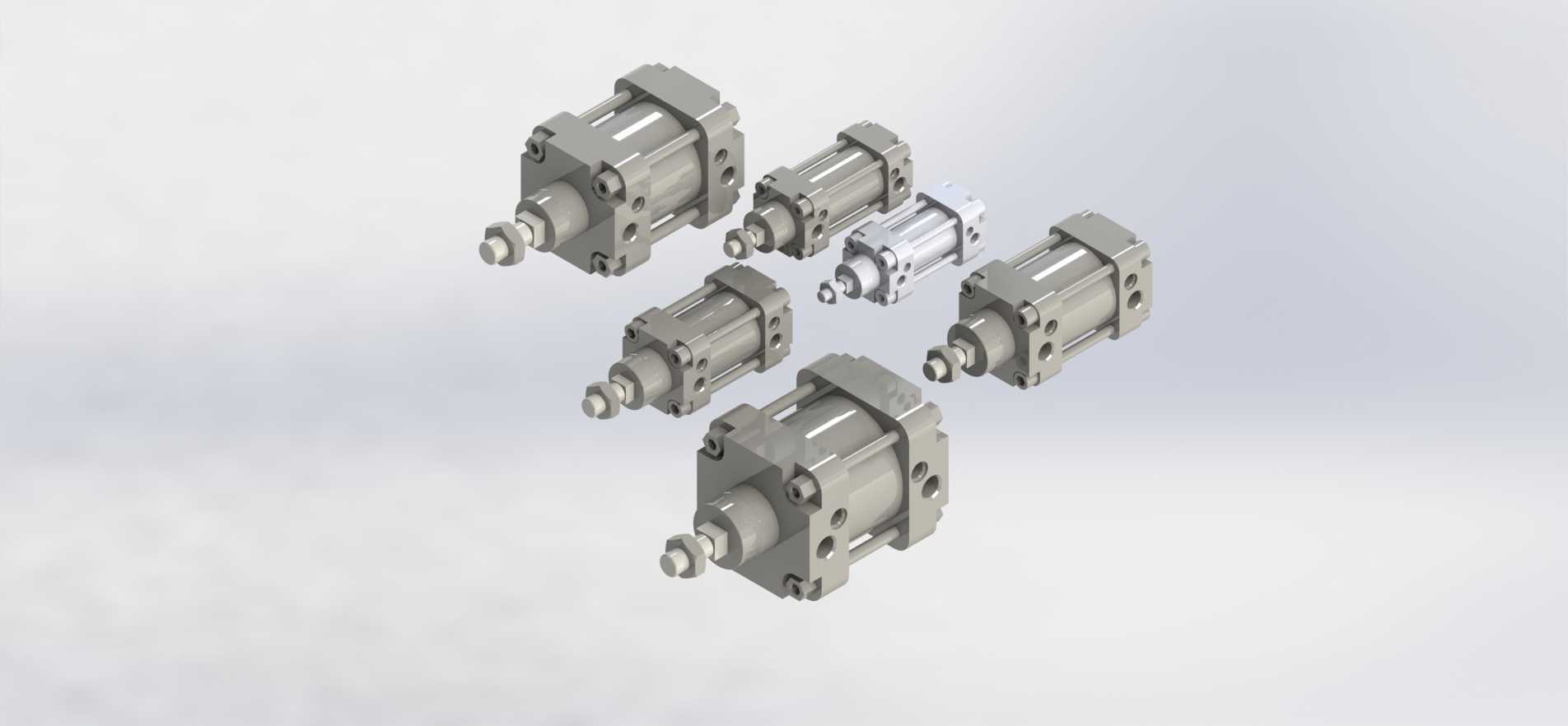

紧凑型气动执行气缸组结构设计

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、非标专机的往复动作执行场景中，这类紧凑型气动执行元件是应用占比极高的动力部件，区别于标准长行程气缸，这类带台阶安装位的薄型气缸组，核心优势在于占用安装空间更小，能在设备内部狭窄的腔体空间内完成直线往复的推压、定位、夹紧动作。从结构设计逻辑来看，该系列气缸采用了一体化的端盖与缸筒嵌合结构，没有额外的外露拉杆，缸体侧面预留了标准的传感器安装槽位，可以直接加装磁性开关来检测活塞的伸出、缩回位置，不需要额外设计传感器安装支架，能大幅减少现场安装的加工工作量。不同规格的气缸对应不同的推力输出区间，选型时需要结合负载的实际阻力、动作行程要求、安装空间边界来匹配对应缸径的型号，

　　缸体两端的安装台阶是专门为嵌入式安装设计的定位结构，安装时可以直接将缸体卡入设备安装板的预制沉孔内，通过端面的安装孔完成固定，相比侧面安装的气缸，这种台阶定位的安装方式能保证气缸活塞杆的伸出同轴度更高，长期往复动作时不会出现活塞杆偏磨导致的漏气问题。从活塞的密封结构来看，该系列气缸采用了双向耐磨密封圈，在活塞的两端都设置了导向支撑环，能承受一定的侧向负载，在一些有轻微径向力的夹紧场景下，不需要额外加装导向轴就能保证动作顺畅，避免活塞杆弯曲变形。气口的位置设置在缸体的侧面，采用标准的内螺纹气口，可以直接适配快插气动接头，气路连接时可以根据设备内部的管路走向选择从缸体上方或者侧面接气，部分规格的气缸还预留了可调缓冲的调节旋钮，

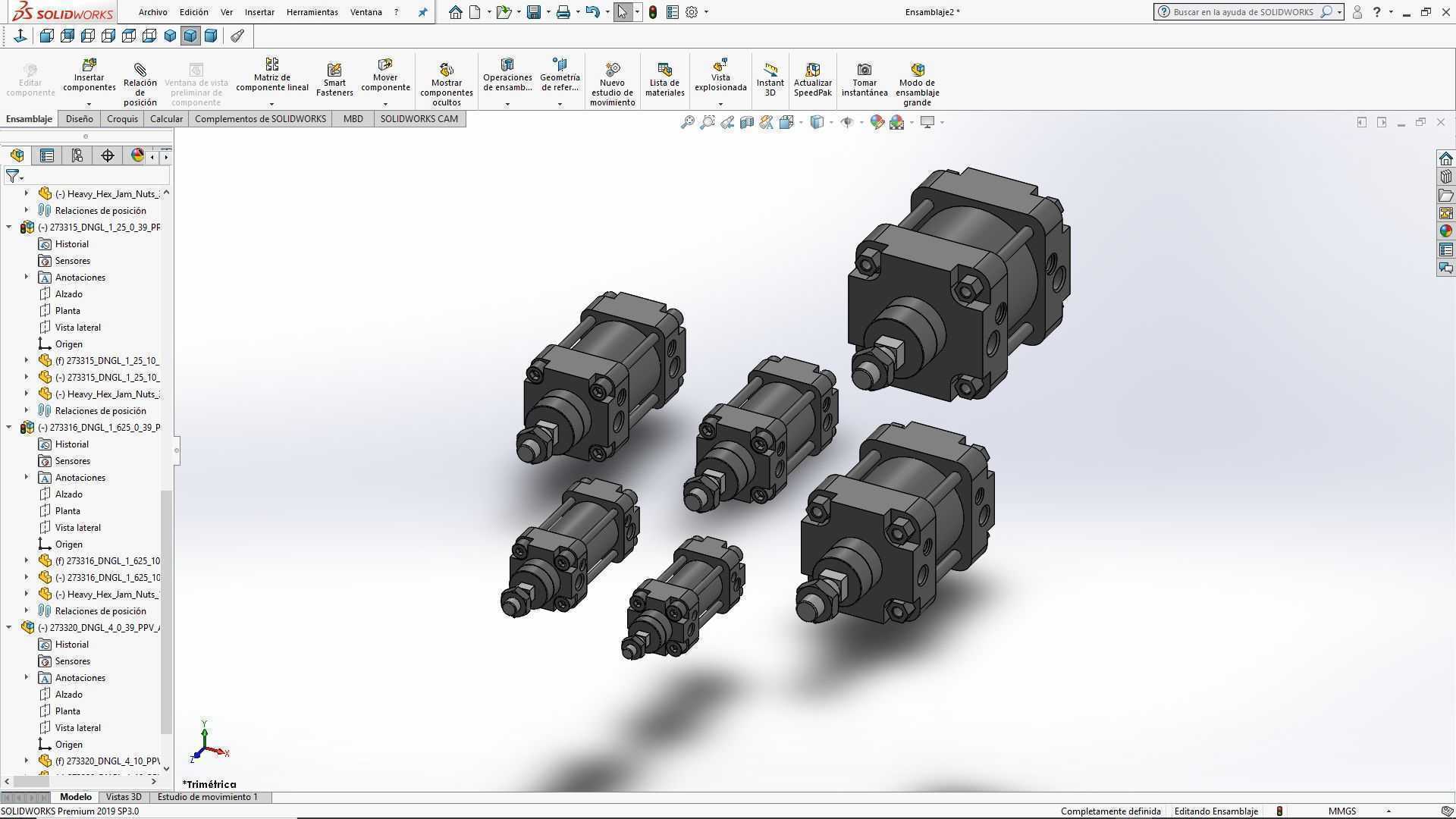

　　在活塞运行到行程端点时，可以通过调节缓冲节流阀的开度来降低活塞撞击端盖的噪音，减少冲击对设备精度的影响。在实际的设备设计过程中，这类气缸常被用在流水线的工件挡停、工装的工件夹紧、检测工位的探头进给、包装设备的推料动作等场景，因为其整体长度比同行程的标准气缸缩短近三分之一，在多工位转盘设备、紧凑结构的装配专机里，能有效压缩设备的整体外形尺寸，降低设备的制造成本。建模过程中需要重点关注安装台阶的尺寸公差，台阶的外径与安装沉孔的配合公差一般选取H7/h6的间隙配合，保证安装时既能顺利装入，又不会出现过大的配合间隙导致气缸歪斜；活塞杆的伸出端外螺纹需要匹配标准的浮动接头安装尺寸，避免安装时因为同轴度误差导致活塞杆承受额外的径向力；

　　缸体侧面的传感器安装槽的尺寸需要符合行业通用的磁性开关安装标准，保证不同品牌的传感器都能顺利装入固定。另外，不同缸径的气缸对应的安装孔位间距、气口螺纹规格、活塞杆直径都做了系列化的统一设计，同一系列不同行程的气缸安装尺寸保持一致，在设备迭代改型需要调整气缸行程时，不需要重新加工安装板，直接替换对应行程的气缸即可完成升级，能大幅降低设备改型的设计与加工成本。在气动回路设计时，这类气缸一般搭配二位五通电磁阀来控制动作方向，回路中需要加装节流阀来调节活塞的伸出与缩回速度，避免动作速度过快导致的冲击，对于有垂直安装使用场景的工况，还需要在回路中加装气控单向阀，保证气源断开时气缸不会因为负载重力出现下滑，避免安全隐患。从维护角度来看，这类气缸的密封件都采用了标准化的尺寸规格，长期使用出现密封磨损漏气时，可以直接更换对应规格的密封圈与导向环，不需要整体更换气缸，能降低设备的后期维护成本。
