地铁制动系统用径向安装压力表结构设计

　　这款径向安装式压力表，最初是针对城轨地铁车辆气路系统的压力监测需求做的结构设计，日常装车后主要负责实时反馈制动风缸、主供风管路的气压数值，是车辆制动系统安全运行的核心监测部件之一。不同于普通工业场景用的通用压力表，地铁车辆运行时存在持续振动、温变区间宽、安装空间局促的特殊工况，整个结构设计阶段做了不少针对性的适配调整。

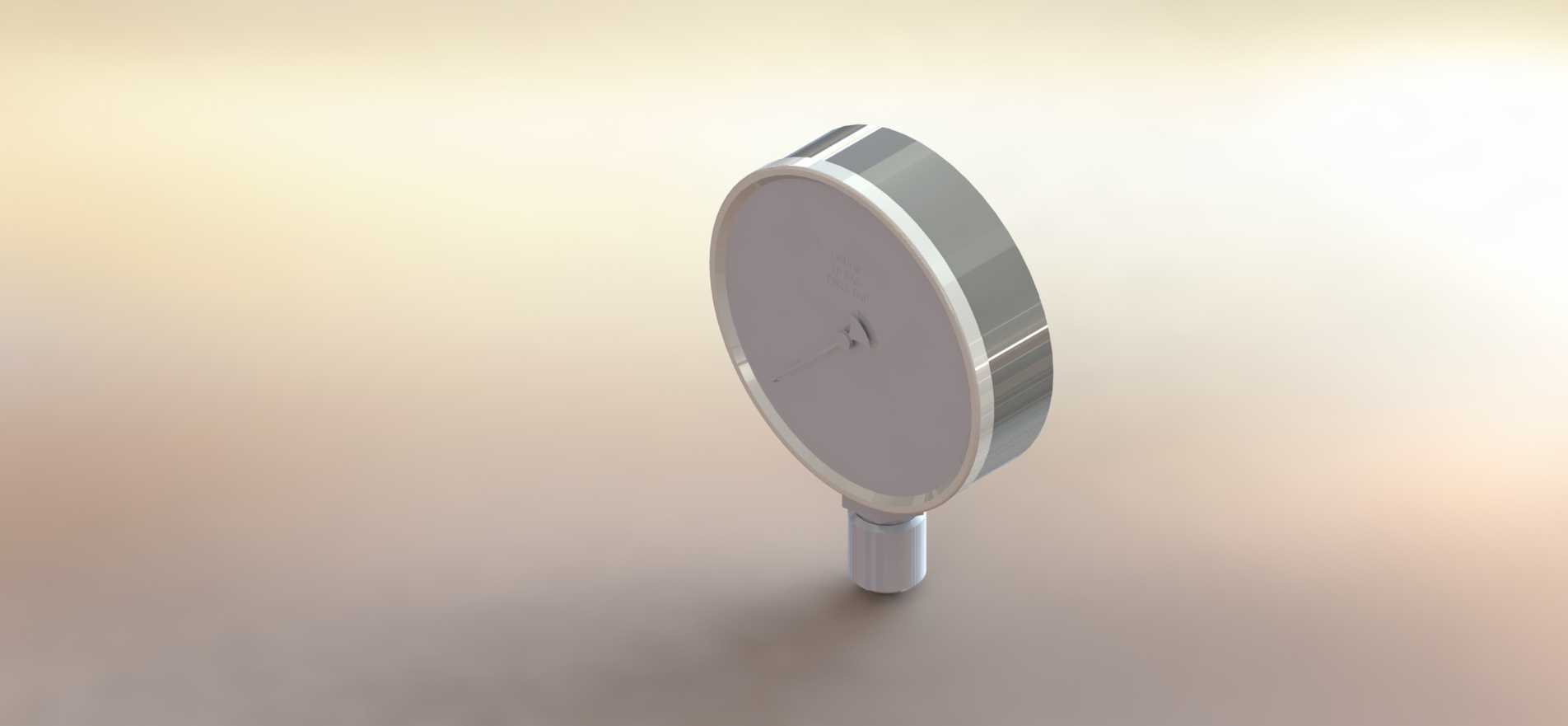

　　从实际安装边界来看，这款表采用标准径向引压结构，底部的外螺纹引压接头直接适配地铁气路常用的管路接口规格，不需要额外加装转换接头就能完成装配，表头整体采用薄型圆盘式结构，表盘直径控制在常规车载仪表的通用尺寸区间，整体厚度做了压缩处理，安装后突出安装面板的尺寸很小，不会和车辆内部的走线槽、周边其他阀件产生干涉，就算是在车下设备舱这种排布非常紧凑的安装位，也能留出足够的操作空间供日常巡检时读取数值。

　　功能特性层面，这款表的内部机芯做了抗振动结构优化，常规通用压力表在持续振动环境下容易出现机芯齿轮磨损、指针漂移的问题，这款表在机芯和表壳的连接位置增加了缓冲阻尼结构，能过滤掉车辆运行时来自转向架传递的高频振动，避免指针持续抖动影响读数准确性，同时也能延长机芯的使用寿命，减少车辆运维阶段的仪表更换频次。表壳采用密封式结构设计，能满足车载设备的防尘防水要求，就算是车下安装位遇到雨雪、扬尘天气，也不会有杂质进入表壳内部影响机芯正常工作。表盘的刻度标识做了高对比度设计，日常巡检时就算在光线不足的设备舱内，也能快速识别气压数值是否在正常工作区间，同时表盘上专门标注了制动系统的标准工作压力区间、安全阈值红线，运维人员不需要额外对照参数手册就能快速判断气路压力是否异常。

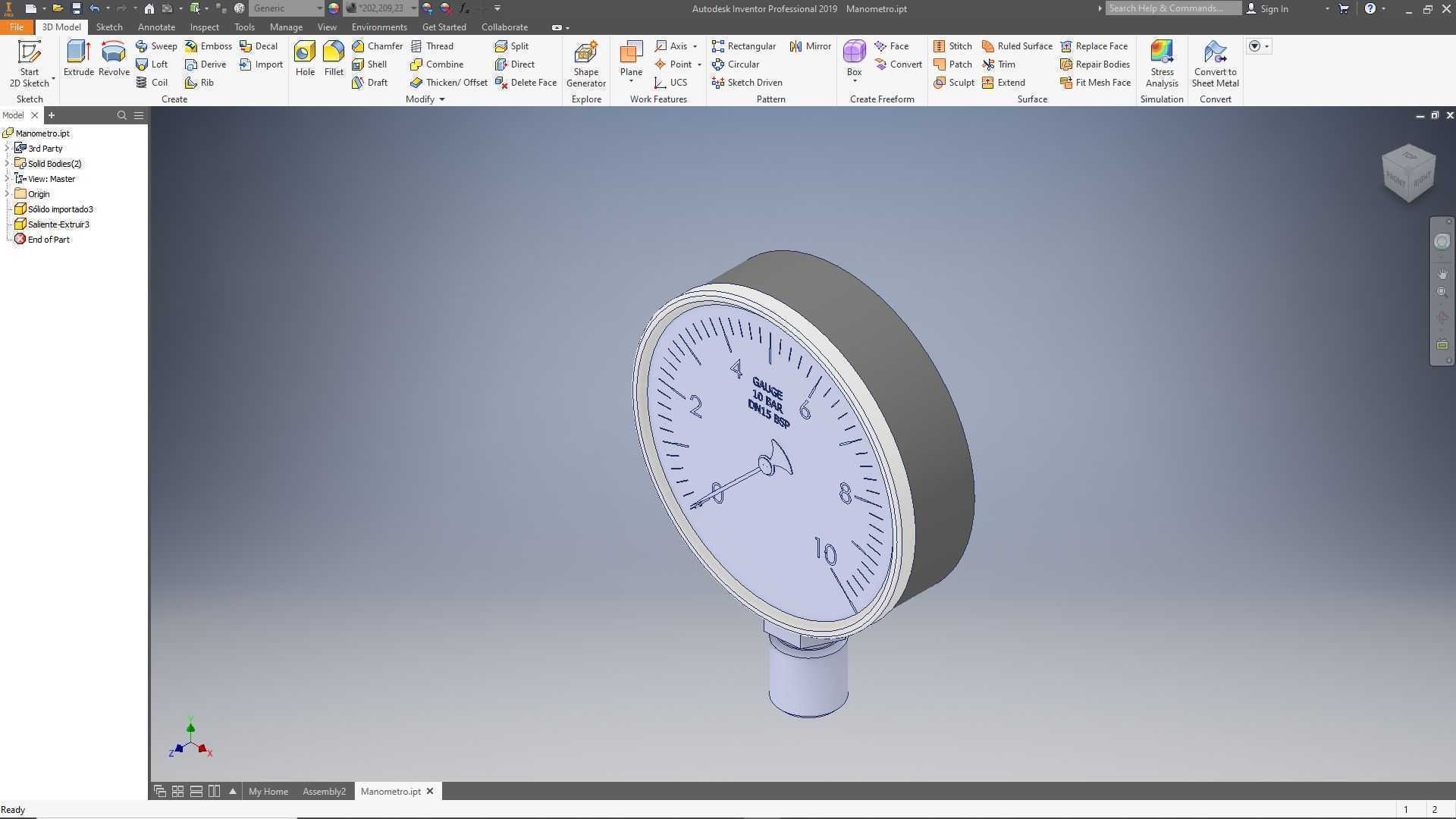

　　设计思路上，整个建模过程优先保证结构的装配合理性，先从引压接头的密封结构入手，确认接头和表壳的连接密封形式，避免长期使用后出现气压泄漏的问题；再排布内部机芯的齿轮传动结构，保证弹簧管的形变位移能精准传递到指针轴，确保压力数值显示的线性度符合计量要求；最后做表壳、表蒙的外部结构设计，在保证结构强度的前提下尽可能压缩整体重量，避免给车辆增加不必要的簧下负载。建模时所有的装配配合尺寸都严格遵循车载仪表的通用安装规范，不管是接头螺纹规格、表盘安装孔位，还是表头的整体外形尺寸，都能直接适配现有地铁车辆的预留安装位，不需要对原有管路、安装面板做任何改造就能直接替换使用。

　　从应用场景延伸来看，这款压力表的结构不只适用于地铁车辆的气路监测，调整量程参数后也可以用在其他工业气压、液压回路的压力监测场景，比如工厂压缩空气管网、小型液压站的压力显示，只要安装空间、接口规格匹配，都能满足使用需求。整个结构没有特殊的异形加工件，所有零部件都采用常规仪表加工工艺就能生产，不需要开特殊的定制模具，量产阶段的加工成本控制也比较合理。建模过程中对所有的圆角、壁厚都做了工艺性检查，表壳的拉伸成型、接头的机加工、弹簧管的焊接工序都能顺利实现，不会出现建模结构无法落地生产的问题。另外在表壳的背面预留了校准孔位，后续计量校准的时候不需要拆开整个表壳，就能完成机芯的精度校准，简化了运维阶段的校准操作流程。
