DNGL系列气动气缸三维结构设计

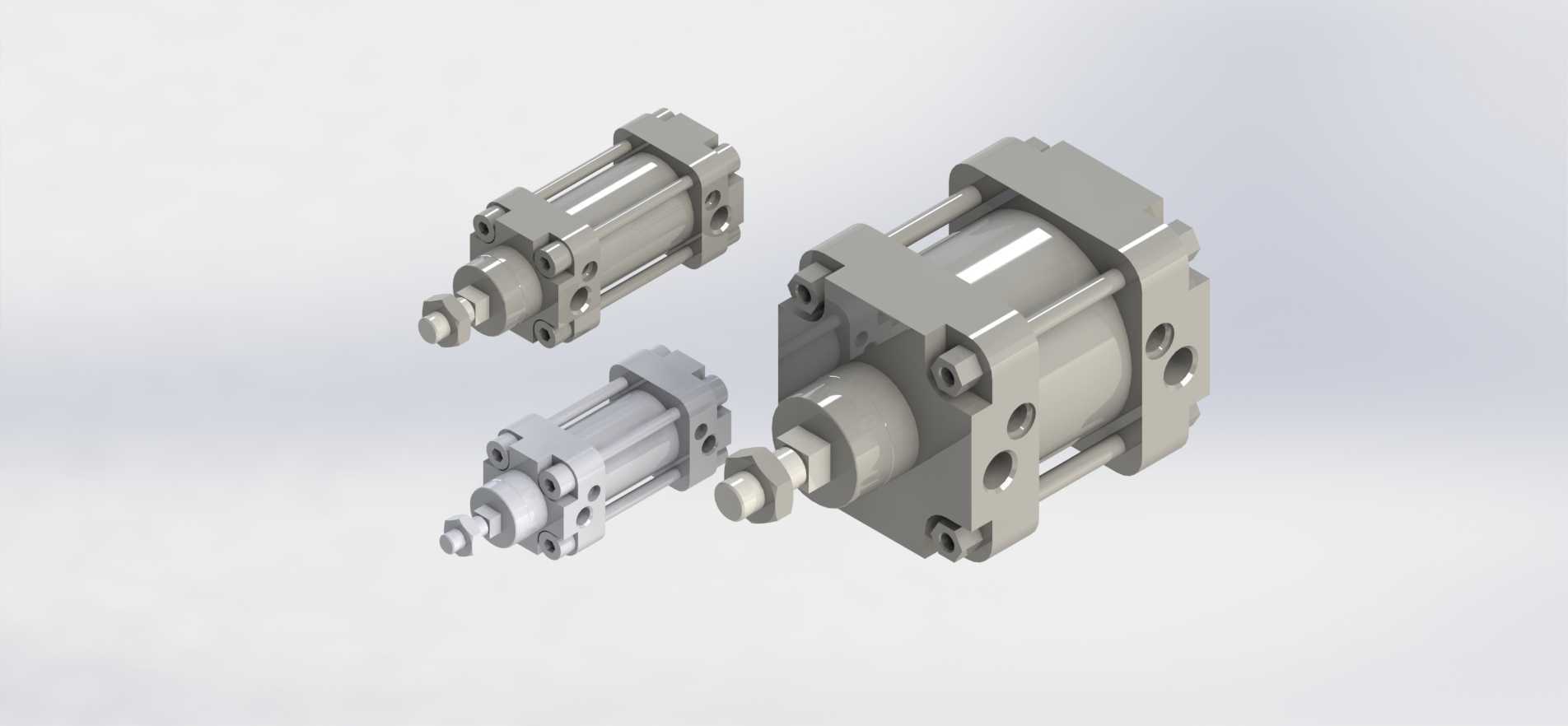

　　在自动化生产线、包装设备、轻工机械、机床上下料工位这类需要直线往复动作的场景里，气动气缸是最常见的执行元件，相比液压执行件它无需配套复杂的油站回路，干净无油污泄漏风险，响应速度快，维护成本低，在食品包装、电子装配这类对洁净度有要求的工位适配性极强。这次拆解建模的DNGL系列拉杆式气缸，属于紧凑型重载气动执行件，和常规薄型气缸不同，它采用四拉杆锁紧端盖的结构，缸筒采用硬质阳极氧化铝合金材质，内壁做了珩磨处理，表面粗糙度控制在Ra0.2以内，能保证活塞往复运动时的密封件磨损均匀，延长整套气缸的无故障运行周期。

　　从实际选型适配的角度看，这类气缸的安装边界需要重点关注：端盖上预留的通孔安装位采用ISO15552标准安装尺寸，不需要额外做转接法兰就能直接替换同规格的其他标准气缸，端盖侧面的气口采用G1/8内螺纹接口，适配常规的快插气动接头，不需要额外攻丝转换。活塞部分采用双向密封结构，活塞上的导向带采用聚四氟乙烯填充青铜材质，既保证低摩擦阻力，又能承受一定的侧向负载，避免活塞杆伸出时出现别劲卡滞的问题。活塞杆表面做了镀硬铬处理，硬度达到HV600以上，能抵御常规工况下的粉尘、切削液飞溅带来的腐蚀和磨损，前端盖内置防尘圈、轴用密封圈、导向套三层结构，导向套采用铜基含油轴承，长时间往复动作不需要额外加注润滑脂，适配无油润滑的气源工况。

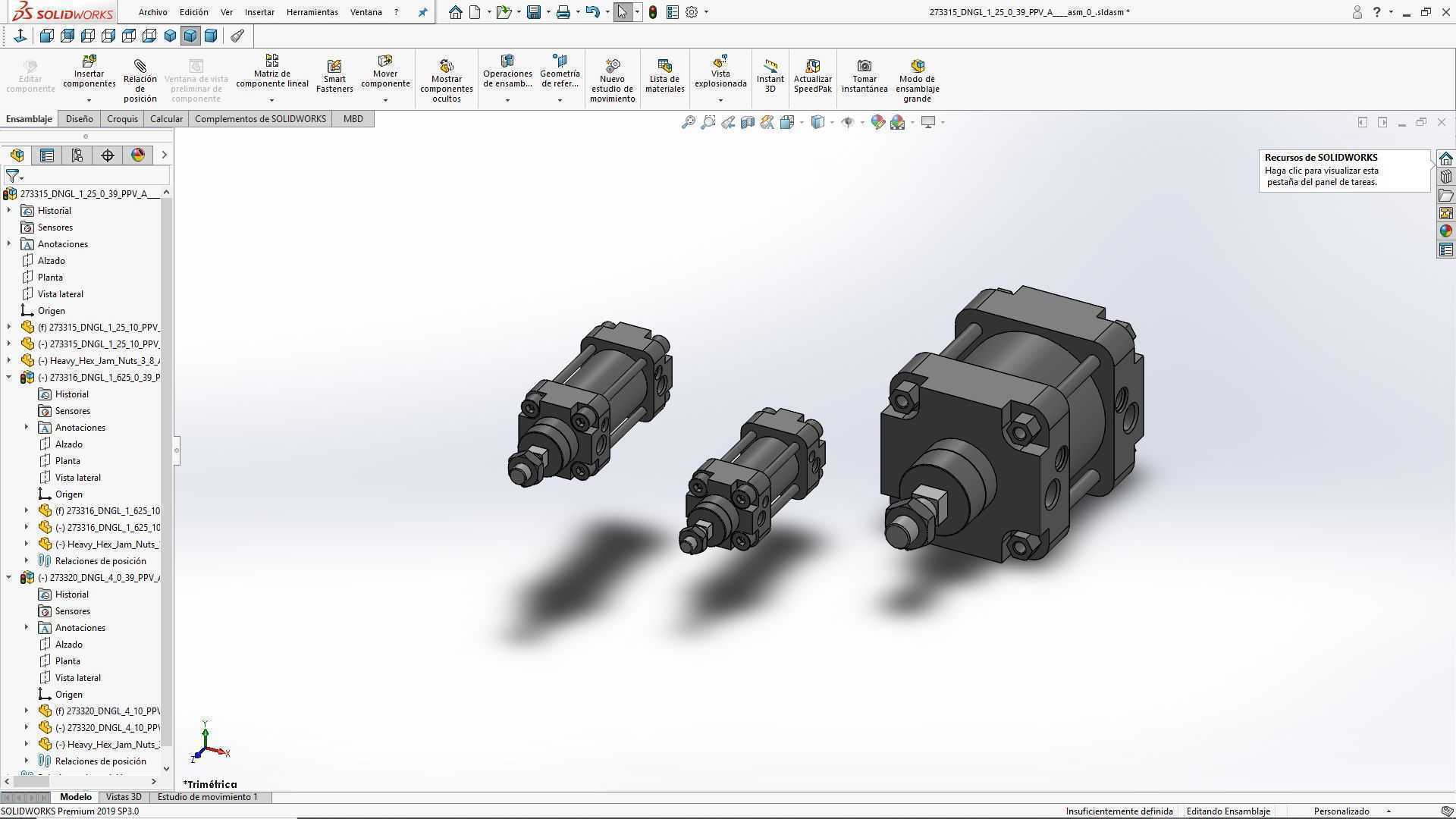

　　建模过程中需要注意几个容易出错的结构细节：四拉杆的锁紧力需要均匀分布，端盖和缸筒的密封槽尺寸公差要控制在±0.02mm以内，否则装配后会出现漏气问题；缓冲部分采用可调气缓冲结构，端盖内置的缓冲针阀可以调节缓冲行程末端的排气速度，避免活塞高速运动到行程末端时撞击端盖产生噪音和结构损伤，建模时要还原缓冲密封圈的安装槽位置，以及针阀的调节螺纹结构，方便后续做虚拟装配干涉检查。不同缸径的型号在结构上保持一致的安装孔位布局，只是缸筒外径、活塞杆直径、拉杆间距随缸径变化做等比例调整，做系列化选型库的时候可以通过参数化驱动直接生成不同规格的模型，不需要重复建模。

　　在实际设备应用里，这类气缸常用来做工件的推料、夹紧、工位顶升、挡停动作，搭配磁性开关可以直接在缸筒外侧的卡槽里安装，不需要额外做安装支架，磁性开关可以检测活塞的伸出和缩回位置，给控制系统反馈到位信号，适配自动化设备的逻辑控制需求。和普通气缸相比，DNGL系列的紧凑型结构在相同行程下的总长更短，能节省设备的安装空间，在布局紧凑的多工位转盘设备、小型装配专机里优势更明显。建模时还原了所有的安装细节，包括拉杆的锁紧螺母位置、端盖的定位销孔、气口的沉孔结构，导入装配环境后可以直接用来做管路布局模拟、安装干涉检查，不需要再对模型做二次修整。

　　从结构设计的思路来看，这类气缸的核心是在保证输出推力足够的前提下，尽可能压缩整体外形尺寸，同时保证足够的结构强度和密封可靠性，缸筒的壁厚经过强度校核，在1MPa的工作压力下不会出现变形，端盖采用压铸铝合金材质，既保证强度又减轻整体重量，活塞杆的伸出端可以根据实际使用需求搭配不同的安装附件，比如浮动接头、Y型接头、I型接头，模型里预留了活塞杆端部的外螺纹接口，方便后续搭配不同附件做装配模拟。在做设备布局的时候，需要预留气缸的动作行程空间，同时要考虑气管的弯曲半径，避免气缸动作时拉扯气管造成漏气。
