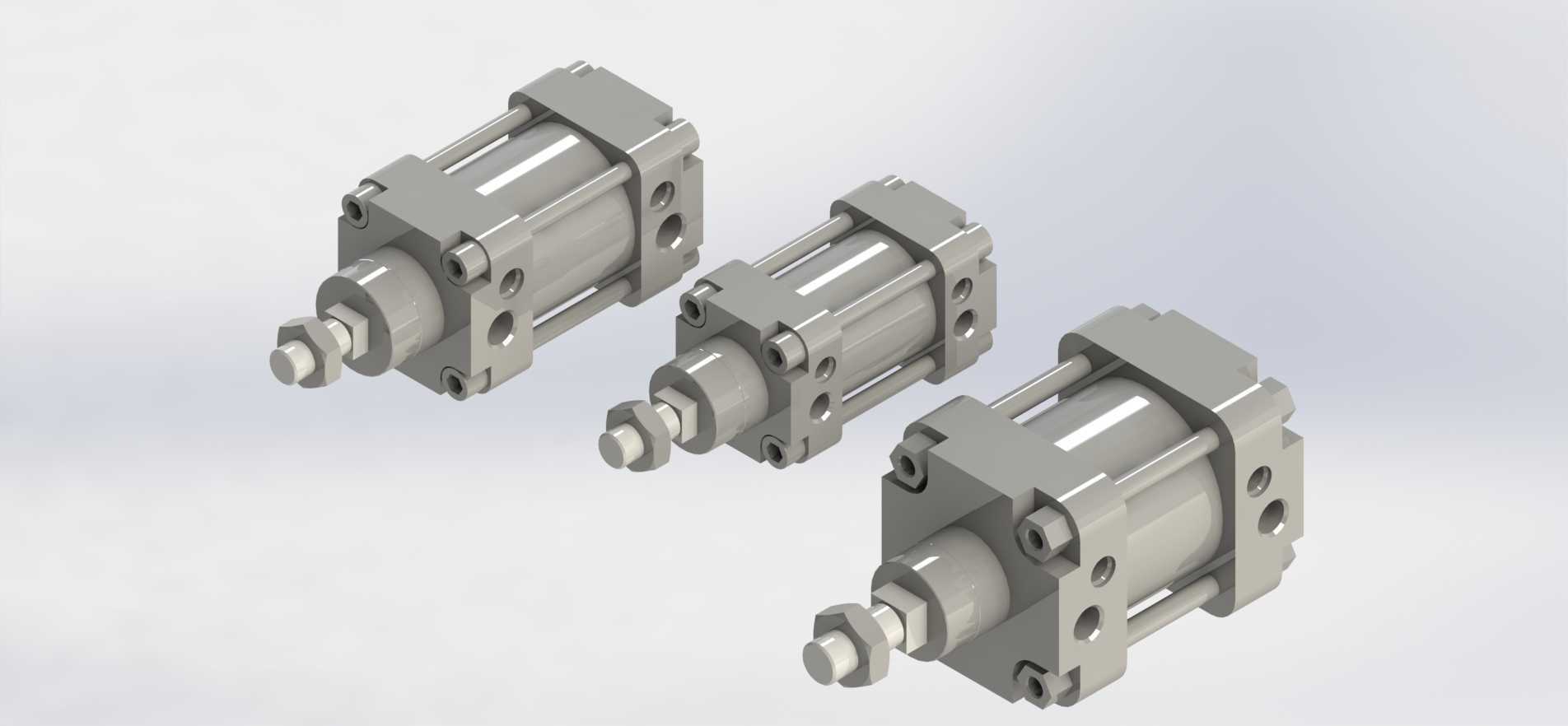

费斯托DNGL系列拉杆式气动气缸结构

　　在自动化生产线的气动回路搭建中，这类拉杆式标准气缸是应用覆盖面极广的执行元件，从轻工包装线的物料推料、挡停，到机床加工工位的工件夹紧、工装换位，再到物流分拣线的摆杆驱动、挡板升降，几乎所有需要直线往复输出推力拉力的工位，都能见到同结构气缸的身影。不同于薄型气缸的紧凑安装取向，这类带四根贯通拉杆的气缸结构，在缸径偏大、输出力要求较高的工况下稳定性更强，端盖与缸筒的密封压紧力可以通过拉杆螺母均匀调整，长期往复运行后如果出现端盖密封渗漏，不需要整体拆解缸体，仅需对称调整拉杆螺母的压紧力矩就能恢复密封性能，现场维护的便利性远高于铆接或滚压封装的气缸款式。从结构设计逻辑来看，该系列气缸采用了ISO标准的安装接口尺寸，端盖上预留的通孔、

　　螺纹孔完全匹配通用安装附件的尺寸规范，不管是前法兰安装、后法兰安装、脚架安装还是中间耳轴安装，都不需要额外加工转接板，直接采购标准附件就能完成装配，这也是这类标准气缸能在各行业通用的核心原因——安装边界完全遵循通用工业标准，设备升级改造时替换成本极低。缸筒部分采用了硬质氧化的铝合金材质，内壁做了镜面珩磨处理，活塞上的耐磨环与密封圈和缸壁的配合间隙控制在微米级，既保证了往复运动的顺滑度，又能将内泄漏控制在标准允许的极低范围内，在0.6MPa的常规工作气压下，不会因为内泄导致输出力不足、动作迟缓的问题。活塞杆部分采用了镀硬铬处理，表面硬度达到HV800以上，配合前端盖内的防尘圈、杆密封圈、导向套结构，既能阻挡车间环境里的粉尘、

　　切削液进入缸体内部，又能承受一定的侧向负载，在很多没有额外导向杆的简易推料工位，只要侧向负载在允许范围内，不需要额外加装导向轴就能稳定运行。从安装尺寸边界来看，同系列不同行程的气缸，除了缸体总长度、拉杆伸出长度随行程变化外，端盖的安装孔位尺寸、活塞杆伸出端的螺纹尺寸、气口螺纹规格都是统一的，在做系列化设备设计时，只需要调整行程参数就能适配不同的推程需求，不需要重新设计安装位的结构，能大幅缩短非标设备的设计周期。活塞部分采用了双向密封结构，活塞两侧的密封圈分别对应两个气腔的压力密封，中间的耐磨环采用了聚四氟乙烯填充材质，摩擦系数低且耐磨性能优异，在每分钟数十次的高频往复工况下，使用寿命能达到数千公里的运行行程，完全能满足两班倒生产车间的长期运行需求。气口设置在端盖的侧面，采用标准的G螺纹接口，适配市面上通用的快插接头，不需要特殊定制接头配件，现场接管时可以根据布线方向选择从端盖的上方或者侧面接气，部分同结构款式还支持气口方向的定制调整，适配不同的安装空间限制。在缓冲结构上，这类气缸的两端都设置了可调气缓冲，端盖上的缓冲调节螺钉可以调整缓冲行程末端的排气节流速度，在活塞运行到行程端点前，缓冲柱塞会提前封死主排气通道，让残留的压缩空气通过节流缝隙缓慢排出，避免活塞高速撞击端盖产生噪音和结构冲击，在高速运行的工位上，调整合适的缓冲阻尼能大幅降低设备运行的振动，延长气缸和周边结构件的使用寿命。从实际选型应用的角度，

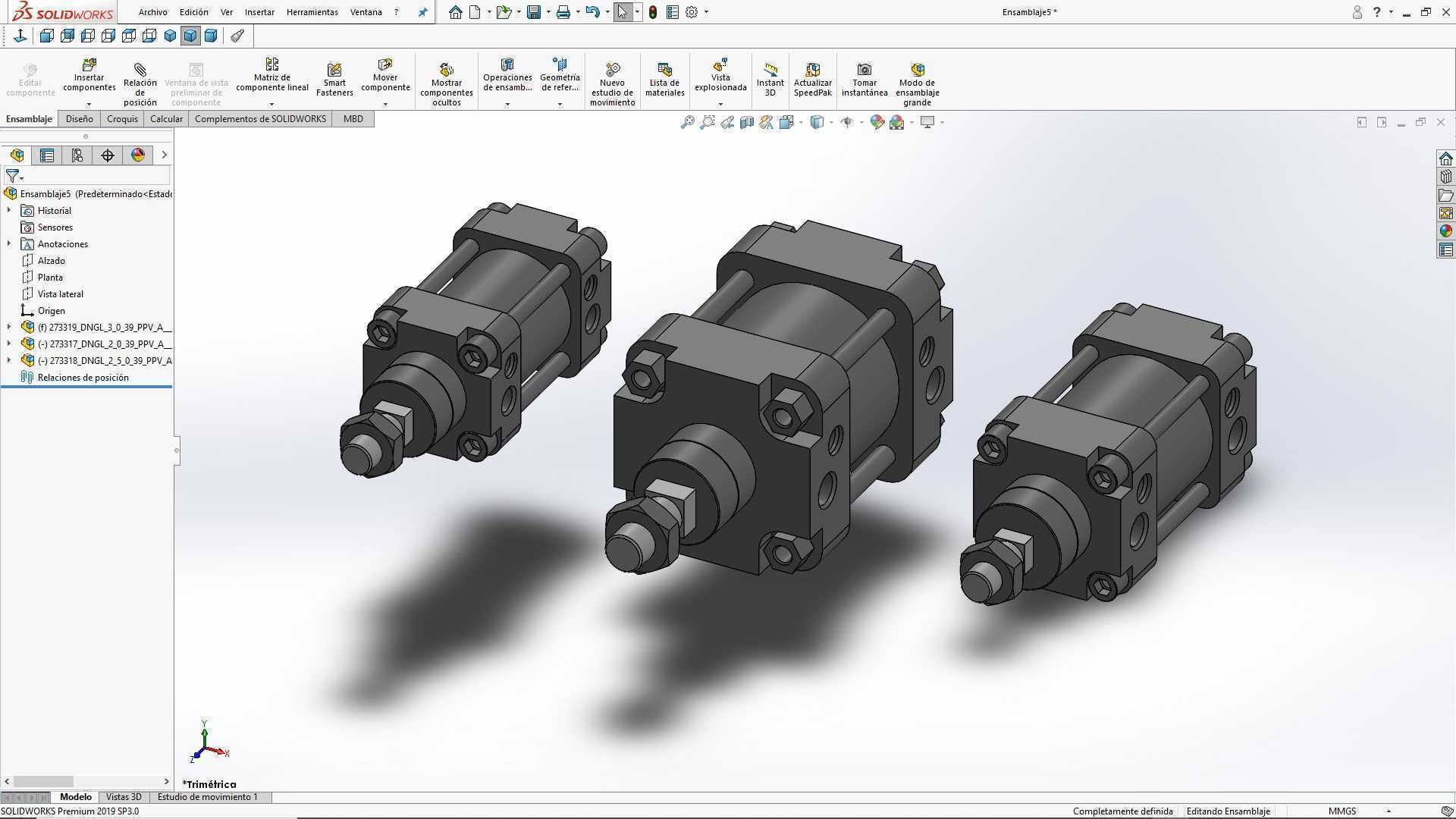

　　这类气缸的输出力可以通过缸径和工作气压直接计算，在0.5MPa工作气压下，32缸径的气缸理论输出推力能达到400N以上，完全能满足大多数轻载工位的推料、夹紧需求，如果需要更大的输出力，只需要选择更大缸径的同系列产品，安装接口的逻辑保持一致，设计时的选型计算非常便捷。不同于紧凑型气缸的短行程取向，这类拉杆气缸可以支持更长的行程定制，长行程工况下四根拉杆的结构能更好地保证缸筒的同轴度，避免长行程运行时活塞出现偏磨的问题，在一些需要长距离直线推料的工位，比如仓储物流线的货物推送、板材加工线的料片移位，这类长行程拉杆气缸的稳定性要优于其他结构的气缸产品。在三维建模过程中，这类标准件的模型需要严格还原安装接口的尺寸公差，尤其是安装孔的位置度、活塞杆的同轴度、端盖的配合尺寸，因为在做设备整体装配时，这些接口尺寸直接关系到后续的工程图出图、加工件的尺寸匹配，如果模型尺寸和实际产品存在偏差，很容易导致加工出来的安装板无法装配，或者气缸安装后出现活塞杆别劲、密封过早磨损的问题。建模时还需要注意还原气缸的运动行程范围，在做机构运动仿真时，要准确设置活塞的伸出和缩回极限位置，避免做干涉检查时出现误判，比如在设计带气缸的翻转机构时，要确认气缸在全行程范围内不会和周边的钣金、型材结构发生碰撞，尤其是带耳轴安装的气缸，摆动过程中的空间边界需要通过模型的运动仿真完全确认，才能保证后续加工装配完成后机构能正常运行。
