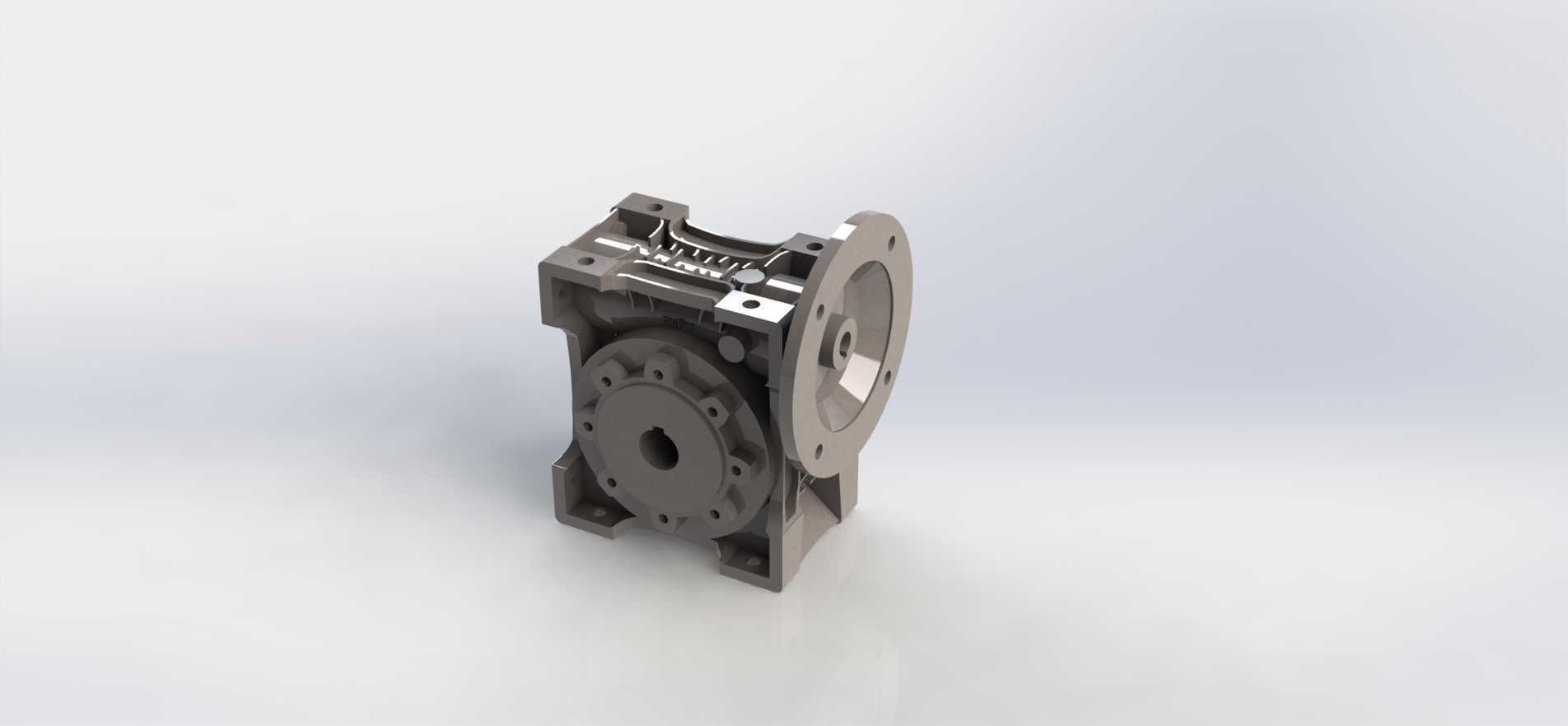

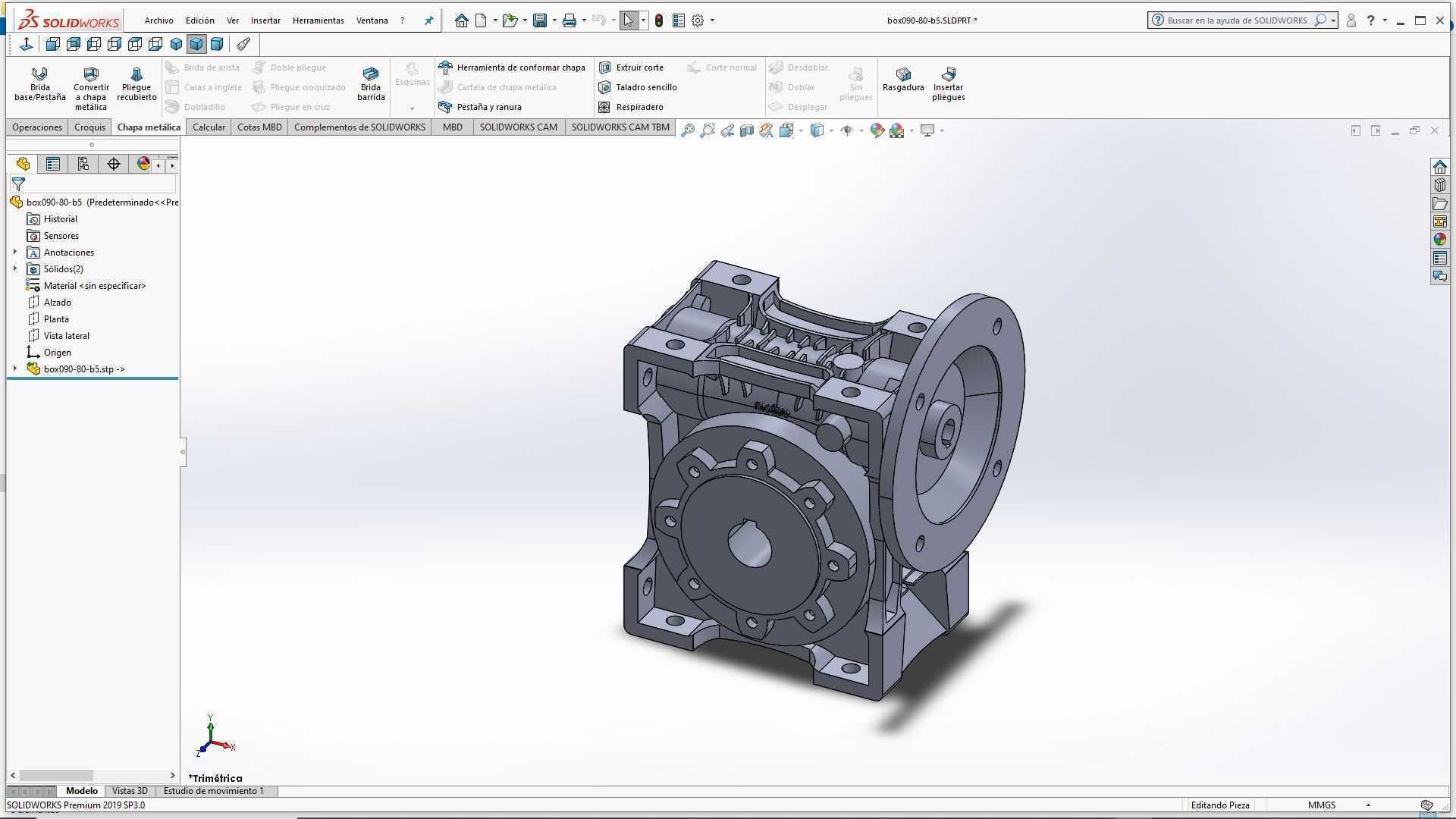

这款减速器箱体是蜗轮蜗杆减速机构的核心承载壳体,日常在轻工输送、食品包装、小型自动化生产线的动力传输环节应用极广,很多需要低转速大扭矩输出的工位,都会搭配这类箱体组装的减速单元,匹配异步电机或者伺服电机做动力输入端,把电机的高转速通过内部蜗轮蜗杆副降下来,同时放大输出扭矩,带动负载做平稳运转。从实际选型适配的角度看,这类箱体的安装边界做了标准化的B5法兰适配设计,输入端法兰直接和电机端盖止口配合,不需要额外做过渡连接支架,输出端的轴孔同轴度公差控制在0.02mm以内,能保证输出轴运转时的径向跳动量控制在允许范围,避免长期运转出现油封渗漏、轴承偏磨的问题。箱体的筋条布局是顺着内部受力方向做的加强设计,在蜗杆轴承座、
蜗轮安装腔的外侧都布置了辐射状加强筋,既可以在压铸成型时减少壁厚不均带来的缩孔缺陷,也能在设备承受冲击负载时分散壳体应力,避免安装脚位置出现开裂。安装脚的螺栓孔做了沉台设计,螺栓锁紧时的压紧力可以均匀作用在安装基面,不会因为局部应力过大把安装脚压裂,同时沉台的深度刚好覆盖螺栓头的高度,安装后不会突出箱体底面,保证和设备安装面的贴合度。箱体的内腔做了储油腔的容积优化,既可以容纳足够的齿轮润滑油,保证蜗轮蜗杆啮合面的浸油润滑,也预留了足够的油气空间,避免长时间运转油温升高后箱体内压过大,把两侧的油封冲开造成漏油。箱体上的轴承安装孔是一次装夹镗削完成的,两端轴承孔的同轴度、孔与安装基面的平行度都严格按照传动件的配合公差设计,
装配时不需要额外修配就能直接压入轴承,保证蜗轮蜗杆的啮合间隙在合理范围,减少运转时的噪音和磨损。从外形尺寸来看,这款箱体的中心高、法兰安装孔距、输出轴轴伸尺寸都适配行业通用的90规格减速单元,替换同规格的老旧箱体时不需要改动设备的安装布局,直接拆装就能完成替换,维护成本很低。箱体的合箱面做了精密铣削加工,平面度控制在0.01mm以内,合箱时涂覆密封胶就能保证结合面的密封效果,不需要额外加密封垫,避免长期使用后密封垫老化收缩造成的渗油问题。日常做三维建模的时候,这类箱体要重点注意壁厚的均匀性,所有转角位置都做了R角过渡,避免压铸时应力集中,同时轴承孔位置的凸台厚度要足够,保证轴承压入后有足够的支撑刚度,
不会因为受力变形导致轴承外圈跑圈。在实际生产线应用里,这类箱体组装的减速单元经常用在皮带输送机的驱动端、包装机械的送膜机构、小型自动化设备的转台驱动工位,因为蜗轮蜗杆结构本身有反向自锁的特性,在一些需要防止负载倒转的垂直提升工位也能适用,不需要额外加装制动装置就能保证停机后负载不会下滑。箱体的外观做了喷砂氧化处理,既可以提升壳体的防锈能力,也能让表面质感更均匀,在设备外露安装时也能保持整洁的外观。设计时还在箱体的最低位置预留了放油螺塞孔,最高位置预留了通气塞安装孔,侧面预留了油标安装位,日常维护时可以很方便的观察油位、更换润滑油,不需要拆解箱体就能完成常规保养。输入端的油封安装槽做了双槽设计,可以同时安装两个骨架油封,提升输入端的密封可靠性,因为输入端和电机连接,位置经常会有粉尘、水汽侵入,双油封结构能有效阻挡杂质进入箱体内腔,保护润滑油的清洁度,延长内部齿轮和轴承的使用寿命。
