蜗轮蜗杆式减速器箱体结构设计

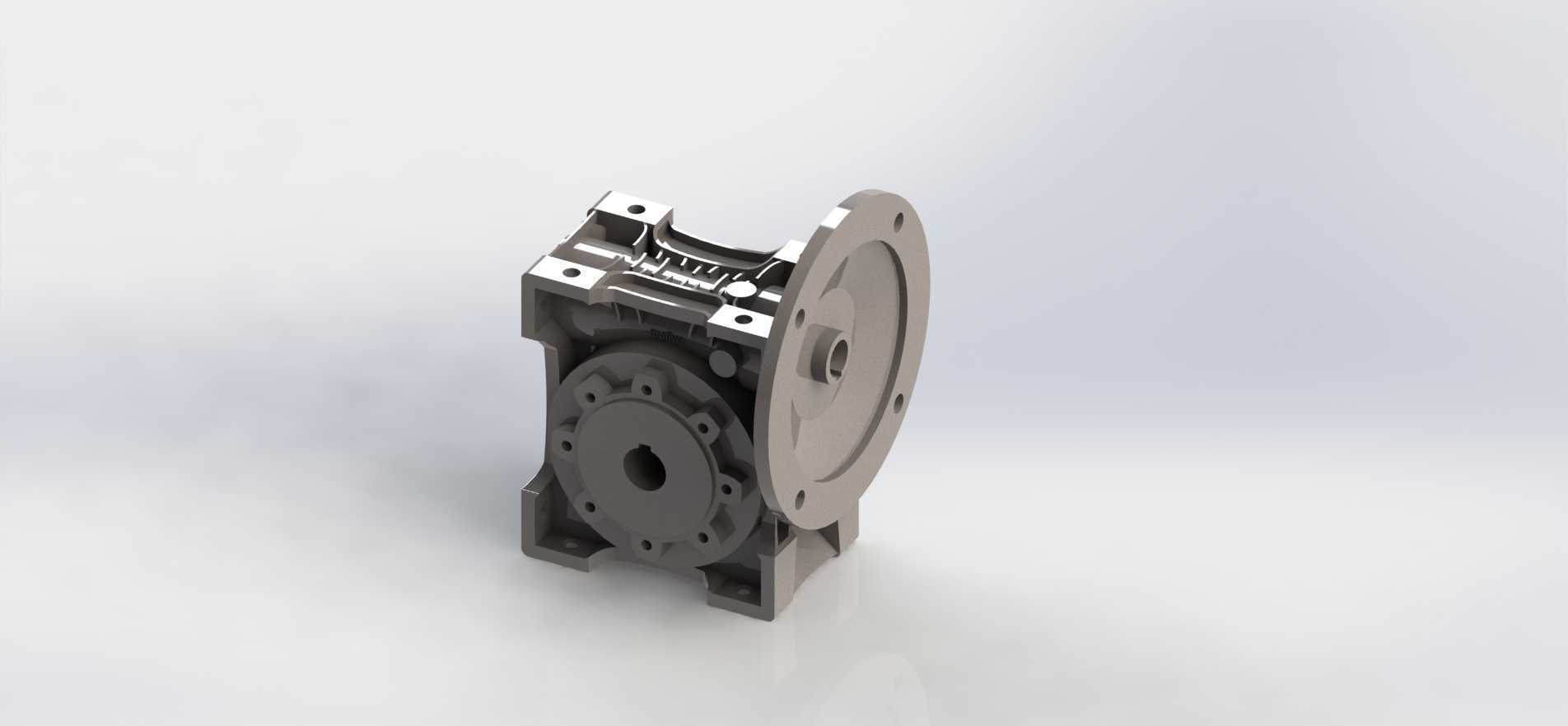

　　在自动化生产线输送辊道、小型包装设备驱动单元、食品加工流水线传动段这类对安装空间有严格限制的低速大扭矩传动场景里，这类带法兰输入接口的蜗轮蜗杆减速器箱体，是整个传动单元的核心承载基体。不同于平行轴减速器的分体式剖分壳体，这款箱体采用一体化铸造成型结构，输入侧直接预留了与标准NEMA电机法兰匹配的安装止口与螺栓孔位，不需要额外加装连接转接板，就能直接将驱动电机的输出轴与箱体内的蜗杆输入端对接，大幅压缩了整套传动单元的轴向安装尺寸，在侧装、仰装等空间局促的设备布局场景里，这种集成式法兰接口的设计能省去大量安装调整的工作量。

　　从结构功能上看，这个箱体同时承担了多重核心作用：首先是为蜗轮、蜗杆、轴承、密封件提供精准的定位基准，所有轴承安装孔的同轴度、输入法兰止口与蜗杆轴线的垂直度、蜗轮安装腔与蜗杆安装孔的中心距公差，都直接决定了内部传动副的啮合精度，一旦箱体加工出现形位公差超差，轻则出现传动噪音增大、啮合间隙不均的问题，重则会导致蜗轮齿面偏磨、轴承早期点蚀失效。其次是密封与储油功能，箱体的合箱面、轴伸端密封槽、油塞安装孔的加工精度，直接决定了整机的润滑油密封性能，这款箱体在输入轴、输出轴的轴伸位置都预留了标准骨架油封的安装台阶，能适配常规丁腈橡胶材质的双唇口油封，避免长期运行过程中出现润滑油渗漏的问题，同时箱体下部的储油腔容积经过匹配计算，能容纳足够标号的蜗轮蜗杆专用润滑油，保证蜗轮副在运行过程中能得到充分的油浴润滑，不需要额外加装复杂的强制润滑回路。

　　从设计思路层面拆解，这款箱体的结构完全围绕蜗轮蜗杆传动的受力特性做了针对性优化：靠近输出端的轴承座位置做了加厚的加强筋结构，因为蜗轮输出端在承受额定输出扭矩的时候，径向载荷会直接作用在输出侧的轴承位上，加厚的筋条既能提升箱体的整体刚性，避免重载下轴承孔出现形变导致的轴承跑外圈问题，也能在铸造过程中减少壁厚不均带来的冷却应力集中，降低铸件成品的变形概率。输入侧的法兰盘与箱体主体采用圆弧过渡连接，而不是直角衔接，一方面是避免应力集中导致法兰安装位置在电机长期振动下出现开裂，另一方面也能优化铸造时的金属液流动路径，减少铸件内部的缩松、气孔缺陷。箱体底部预留了四个对称的安装脚，每个安装脚都做了沉头螺栓孔设计，安装时可以将螺栓从下往上穿入或者从上往下锁紧，适配不同设备机架的安装需求，安装脚的平面与输出轴轴线的平行度公差，也直接决定了整机安装后输出轴与被驱动部件的对中精度。

　　在安装边界尺寸上，这款箱体的输出端采用方形法兰安装结构，法兰端面上的螺栓孔呈圆周均布，能直接匹配常用的空心轴输出或者实心轴输出的蜗轮组件，输出轴的中心高与同规格的标准RV系列蜗轮减速器保持一致，在设备改造替换场景里，不需要重新加工机架的安装孔位，就能直接替换同参数的老旧减速器箱体。箱体的顶部预留了透气塞的安装螺孔，运行过程中箱体内的润滑油温度升高、内部空气膨胀时，可以通过透气塞平衡内外压力，避免因为内部压力过高导致油封被冲破出现漏油。侧面预留了油位观察孔的安装位置，可以加装油标直接观察箱体内的润滑油液位，方便日常维护时快速判断油量是否在合理区间，底部则预留了放油螺塞的安装孔，换油时可以直接排空箱体内的旧润滑油，不需要拆解整个箱体。

　　很多刚接触传动结构设计的工程师在选型这类箱体的时候，往往只关注中心距、减速比这些显性参数，很容易忽略箱体本身的刚性、安装接口的匹配度这些细节，实际上在频繁正反转、冲击载荷较大的应用场景里，箱体的壁厚、加强筋的布局、轴承位的支撑跨度，直接决定了整套减速器的实际使用寿命。这款箱体的蜗杆轴承位采用了跨距合理的双轴承支撑结构，两个轴承的安装位置分别靠近蜗杆的两端啮合受力点，能最大程度降低蜗杆受径向力时的挠曲变形，保证蜗轮蜗杆的啮合接触斑始终保持在齿面的合理区域，避免出现边缘接触导致的齿面快速磨损。同时箱体的外表面做了多道竖向的散热筋设计，虽然蜗轮蜗杆减速器的传动效率相对偏低，运行过程中产生的热量较多，这些散热筋能大幅增加箱体与空气的接触面积，提升自然冷却条件下的散热效率，在连续运行的工况下，能把箱体的温升控制在密封件、润滑油允许的工作温度范围内，不需要额外加装冷却风扇或者冷却盘管，就能满足常规工况的散热需求。

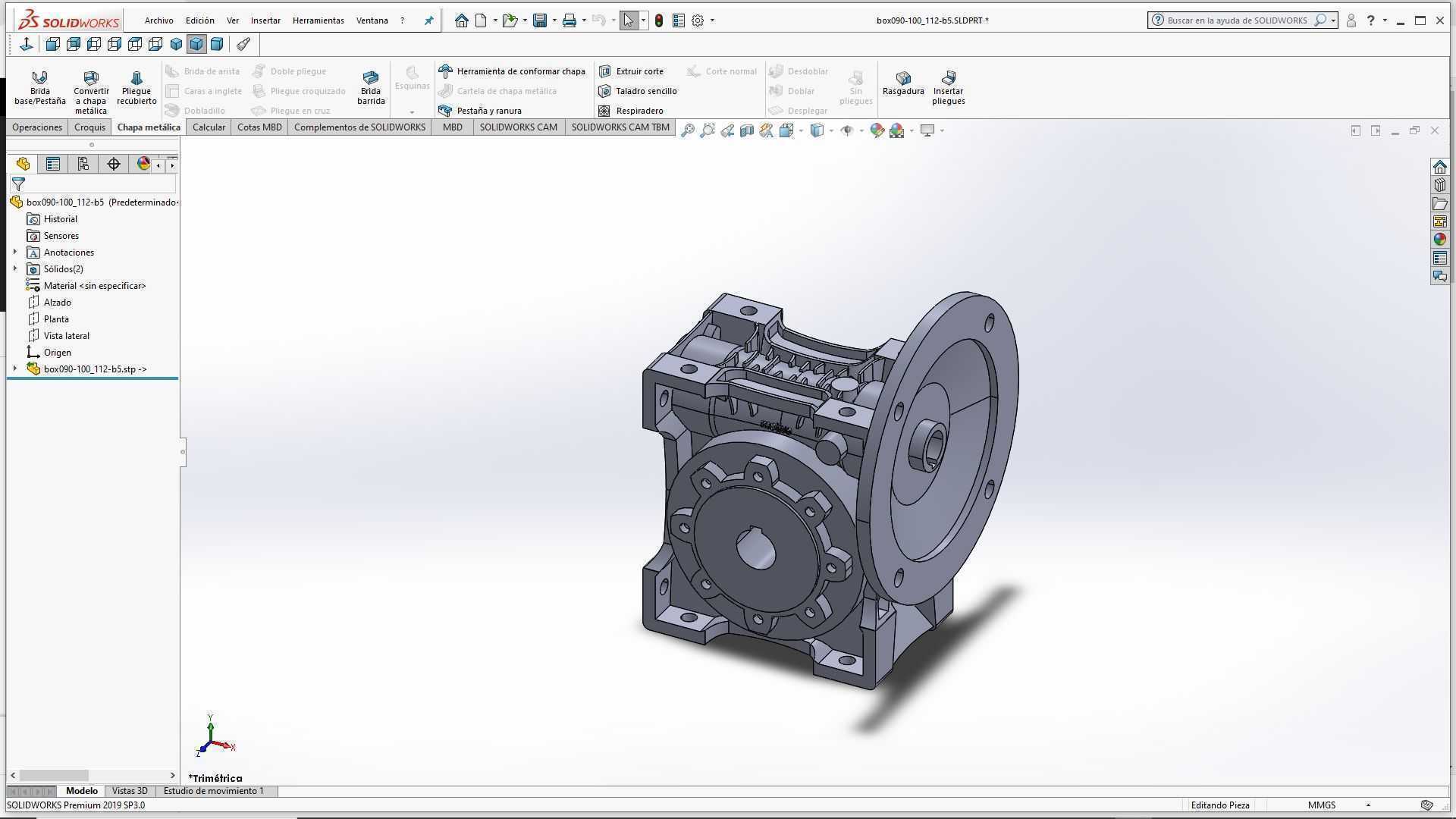

　　在三维建模过程中，这类箱体的建模需要特别注意拔模斜度、铸造圆角、加工余量的预留，所有非加工的铸造表面都要设置合理的拔模角度，方便铸造后的起模工序，所有壁面的衔接位置都要添加不小于R3的铸造圆角，避免铸造过程中出现应力集中，同时所有需要后续机加工的位置，比如轴承孔、法兰止口、安装平面、密封槽位置，都要预留均匀的加工余量，避免后续机加工时出现余量不足或者余量不均导致的加工变形。另外在做装配干涉检查的时候，要特别注意箱体内部的腔室尺寸与蜗轮最大外圆的间隙，既要保证蜗轮转动时不会与箱体内壁发生剐蹭，也要避免腔室过大导致的润滑油加注量过多，造成运行过程中润滑油过度搅拌带来的温升问题。
