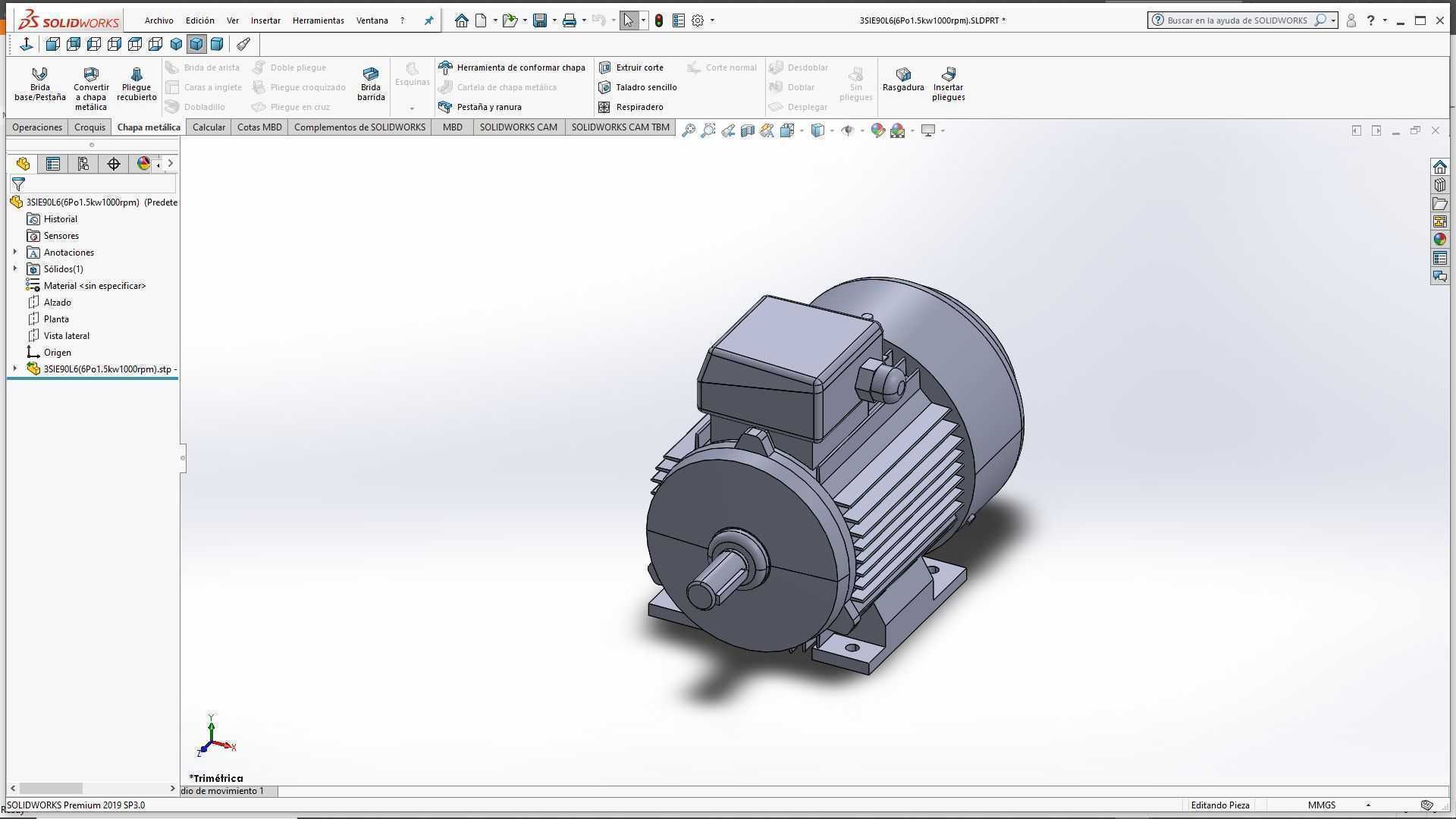

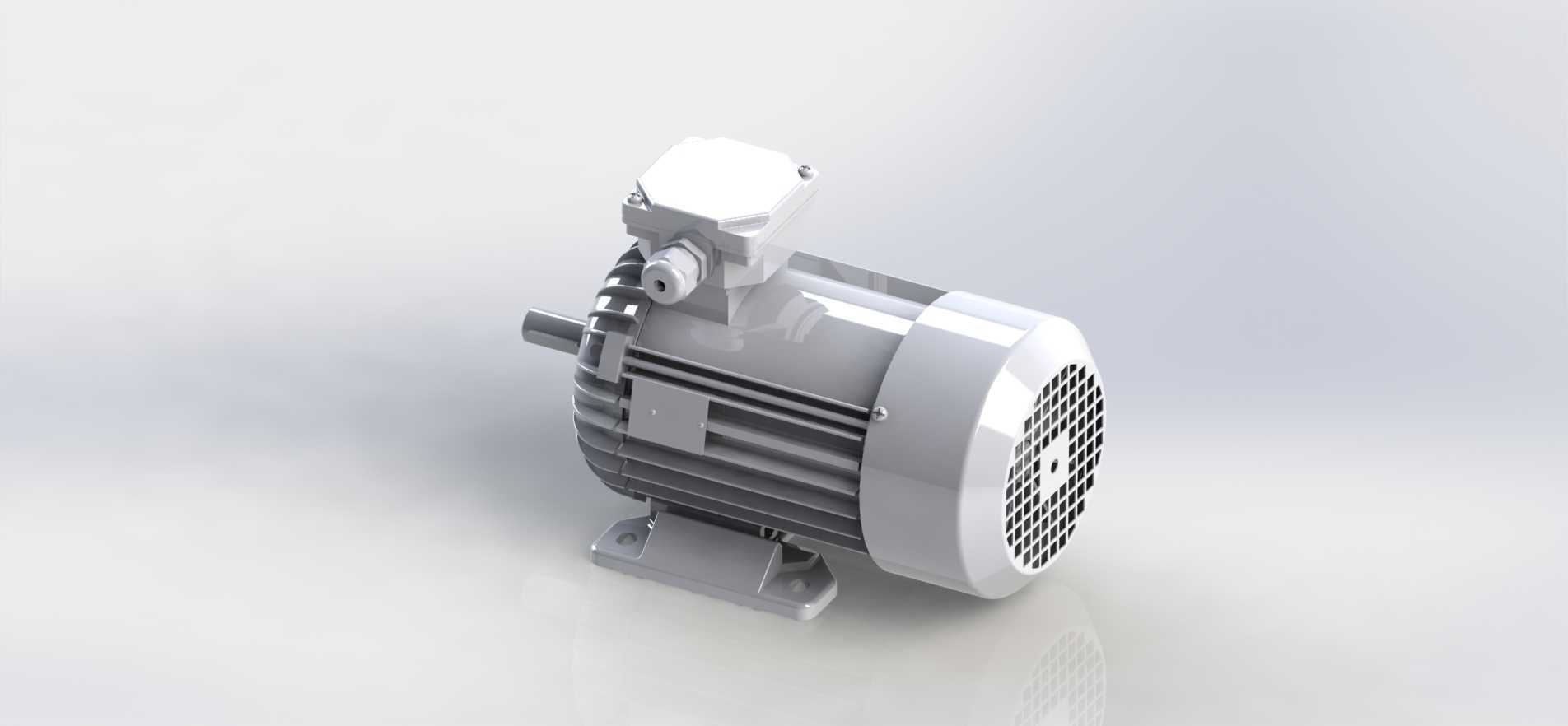

0.75kW四极1500转三相异步电动机结构

　　这款四极额定功率0.75千瓦、同步转速1500转每分的异步电动机，是工业传动场景里应用覆盖面极广的通用动力单元，在轻工输送线、小型机床进给机构、食品加工搅拌装置、农用小型配套机具、风机水泵类负载端都能见到同规格产品的身影，其输出转速适配绝大多数不需要极端高速或大扭矩直驱的常规工况，不需要额外配置大减速比的减速机构就能匹配多数从动设备的输入转速要求，能有效简化整套传动链路的结构复杂度。从结构设计逻辑来看，该电机采用最成熟的封闭式机壳结构，定子铁芯与机壳采用过盈配合压装，保证运行过程中绕组产生的热量能通过铁芯快速传导到带散热筋的机壳表面，配合尾部自带的风叶随轴转动形成定向气流，带走散热筋上的累积热量，即便在连续满负载运行的工况下，

　　绕组温升也能控制在绝缘等级允许的范围内，避免长期过热导致的绝缘老化问题。输出轴端采用标准的轴伸尺寸与键槽配置，能直接匹配标准联轴器、皮带轮或者小规格减速机的输入孔，安装底座采用标准底脚安装结构，四个安装孔的中心距、轴伸中心到底脚安装面的高度都遵循通用工业电机的安装尺寸规范，设备选型时不需要额外定制安装转接板，直接替换同机座号的老旧电机即可完成设备维护更换，大幅降低现场运维的适配成本。接线盒设置在机壳顶部的位置，采用可旋转方向的结构设计，现场布线时可以根据进线方向调整接线盒的出线口朝向，避免电缆过度弯折带来的绝缘破损风险，接线端子排的间距满足强电安全间隙要求，即便是现场接线空间有限的场景，也能顺利完成三相电源线的压接与固定，

　　接线盒盖与盒体之间配置密封胶条，能阻挡日常生产环境中的粉尘、飞溅水滴进入接线腔，适配多数普通工业车间的使用环境。端盖部分采用铸铁材质加工，轴承室的加工精度控制在合理公差范围内，支撑两端的深沟球轴承承载转子的径向与少量轴向载荷，轴承内侧配置密封挡圈，阻挡轴承润滑脂溢出到电机内腔，同时也避免外界粉尘进入轴承滚道加剧磨损，非输出端的风罩采用薄钢板冲压成型，表面做防锈喷涂处理，既可以引导风叶吹出的气流沿机壳散热筋轴向流动，也能起到防护作用，避免现场运维人员误触转动的风叶发生安全事故。从安装边界来看，该规格电机的整体轴向长度、径向最大尺寸都控制在同功率等级电机的常规范围内，设备设计阶段做布局排布时，不需要预留过大的安装空间，输出轴的径向跳动、

　　轴向窜动量都满足通用传动设备的精度要求，直连联轴器传动时不会因为轴系跳动过大导致联轴器弹性体过早磨损，采用皮带轮传动时，轴伸端的受力强度也能承受皮带张紧带来的径向载荷，不会出现轴端弯曲变形的问题。在实际选型应用中，这类四极电机的机械特性偏硬，额定转速下的转差率小，负载波动时转速变化幅度低，适合驱动对转速稳定性有一定要求的设备，比如小型输送带运行时不会因为物料重量波动出现明显的转速忽快忽慢问题，配套小型风机时也能保证风量输出的稳定性。电机的绕组采用耐温等级适配的漆包线绕制，嵌线过程中做了多层绝缘处理，槽楔固定牢靠，即便是启动瞬间的大电流冲击，也不会出现绕组位移或者绝缘击穿的问题，满足工业场景下频繁启停的使用需求。
