2.2kw3000转卧式电动电机结构设计

　　在常规工业产线的动力配套选型中，这类2.2kw功率等级、3000rpm额定转速的卧式电机是覆盖场景极广的动力单元，从轻工输送线的辊道驱动、小型风机的动力输入，到机床辅助进给单元、小型水泵的动力源，再到自动化设备的主轴辅驱，都能见到同规格产品的应用。做三维结构设计时，首先要锚定的是安装边界的适配性，这类B3安装形式的卧式电机，底脚安装孔的孔距、轴伸直径、键槽尺寸、中心高都要匹配通用工业标准，避免出现选型后无法与现有设备基座对接的问题，建模时要优先把安装基准面的公差配合逻辑做进结构里，底脚的安装沉孔深度、孔边距要留出足够的螺栓操作空间，不能出现螺栓无法穿入、拧紧工具无操作空间的低级错误。

　　从功能特性来看，2极3000转的电机属于高转速低转矩的动力输出类型，设计时要兼顾散热结构的合理性，机壳表面的散热筋排布不能只做外观装饰，要顺着电机运转时的空气流动方向布置，提升自然冷却的效率，端盖的轴承室结构要匹配对应转速等级的轴承选型，预留合理的轴承游隙，避免高速运转时出现过热抱死的问题。接线盒的位置设计要兼顾现场布线的便利性，通常设置在机壳侧面，预留足够的线缆弯曲半径，接线端子的排布要符合电气安全间隙要求，避免出现爬电距离不足的隐患。

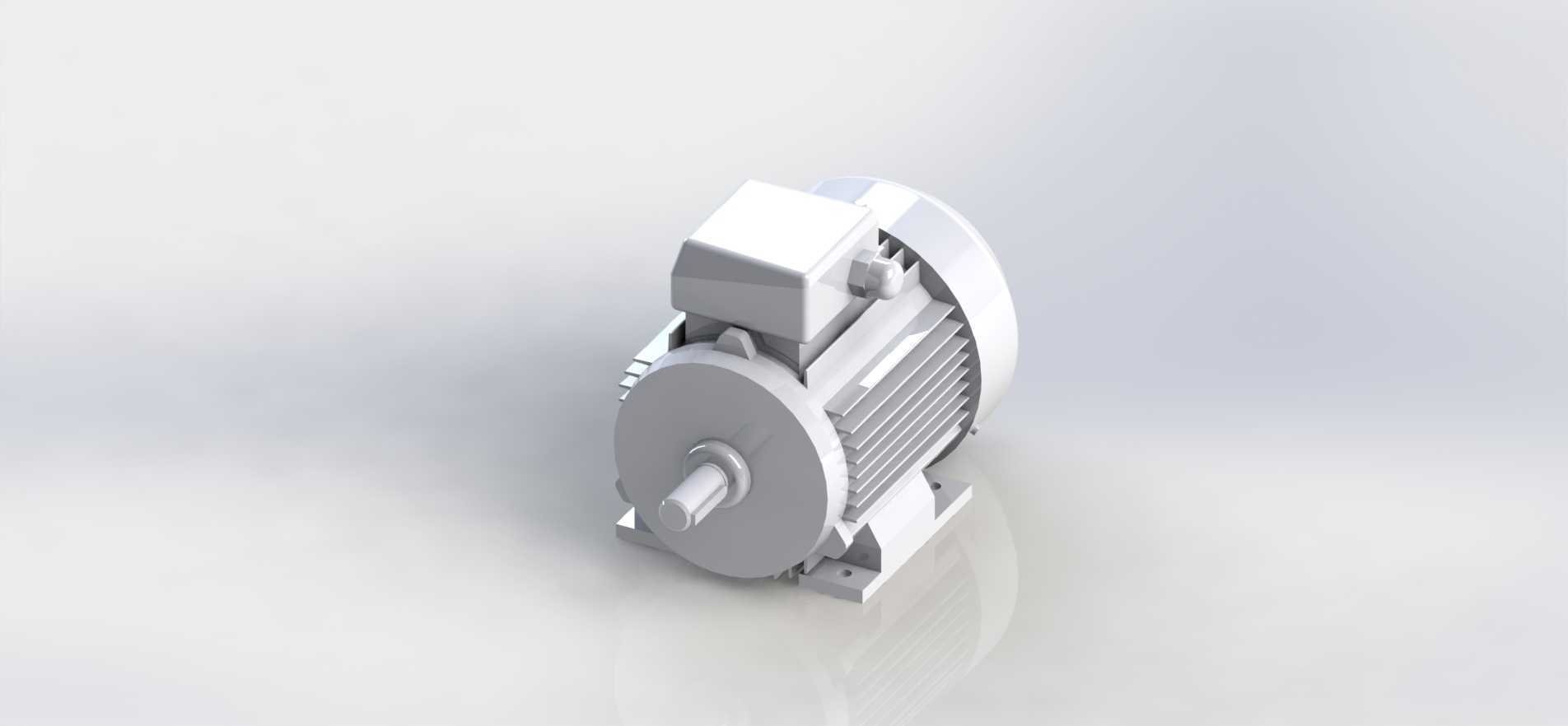

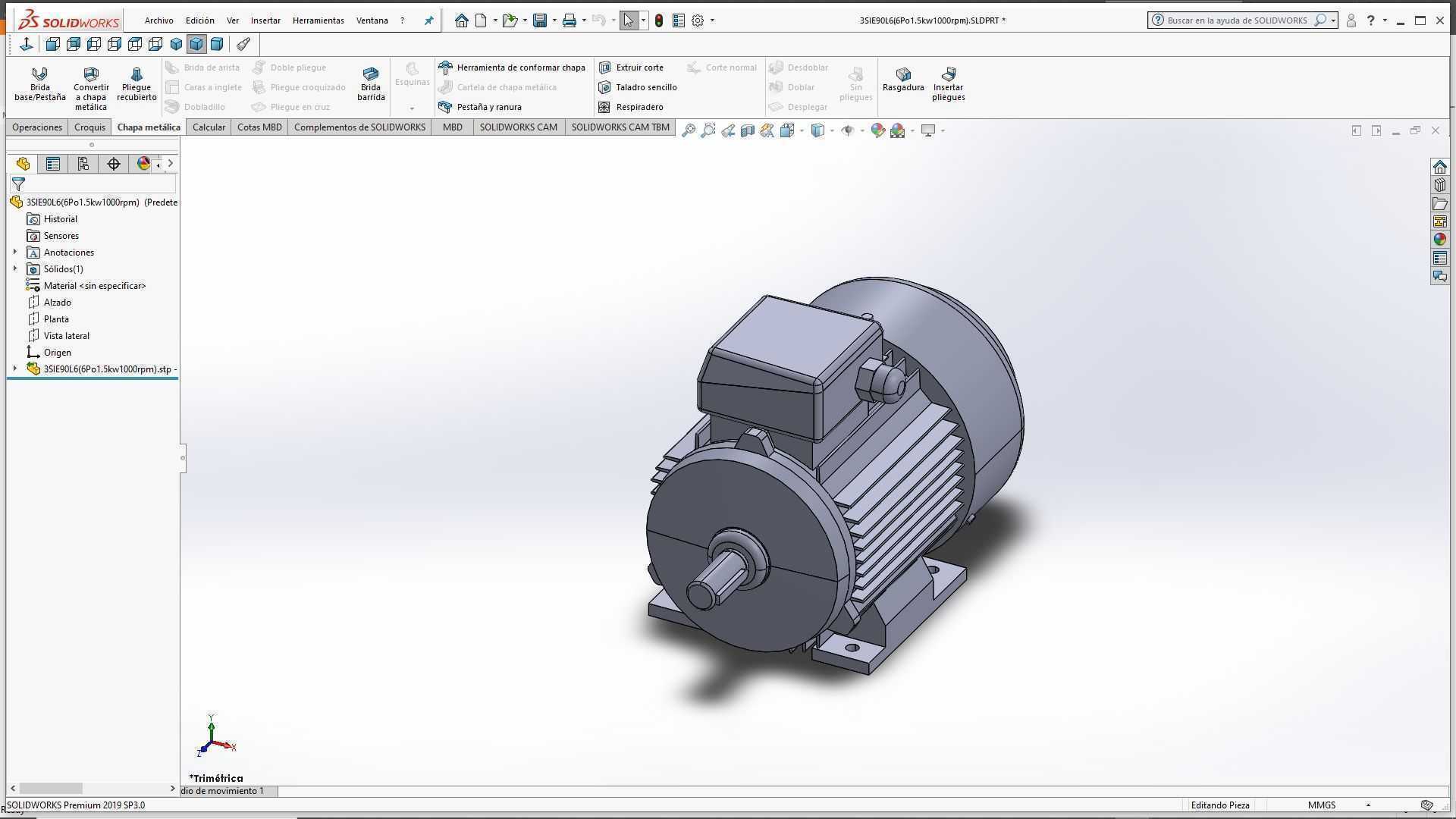

　　建模过程中，外风罩的结构要兼顾防护等级与通风量，风罩与风叶的间隙要控制在合理范围，既不能间隙过大损失冷却风量，也不能间隙过小出现运转擦碰的风险。输出轴的轴伸长度要匹配通用联轴器、带轮的安装尺寸，轴端的螺纹孔、键槽的位置精度要做结构校验，保证配套传动件安装后无轴向窜动的空间。电机的整体外形做了分色处理，端盖与机壳的配色区分不只是外观需求，也能在现场运维时快速识别装配边界，方便检修时的拆装对位。

　　做这类通用动力部件的三维模型，核心不是做外观的复刻，而是把工程实际中的安装约束、装配逻辑、运维需求都融入结构细节里，比如吊环的安装位置要匹配整机重心，保证吊装时电机保持水平，不会出现倾斜磕碰的问题；前后端盖的紧固螺栓排布要均匀，保证装配后轴承室的同轴度，避免运转时出现轴系跳动；机壳的底脚平面要做平面度的结构约束，保证安装后电机与设备基座贴合紧密，减少运转时的振动传递。很多新手建模时容易忽略这些工程细节，只做外观的形似，实际导出工程图后根本无法指导生产，或者选型对接时出现尺寸不匹配的问题，这类通用动力部件的模型价值，恰恰就藏在这些和现场应用对接的尺寸边界、结构细节里。

　　在不同的应用场景下，这类电机的结构细节会有细微调整，比如用于粉尘环境的场景，外风罩的通风孔要做防尘网的安装位，用于潮湿环境的场景，接线盒位置要增加密封槽的结构，但核心的安装尺寸、轴系参数都保持通用标准，这也是这类电机能在工业领域广泛应用的核心原因——标准化的安装边界让设备选型、替换的成本降到最低，成熟的结构设计经过了多年工业场景的验证，可靠性有充足的保障。建模时要把这些通用标准尺寸做准，不能随意改动核心安装参数，否则模型就失去了工程应用的价值，只能作为外观展示使用。
