SKF系列杆端关节轴承轮虫三维结构

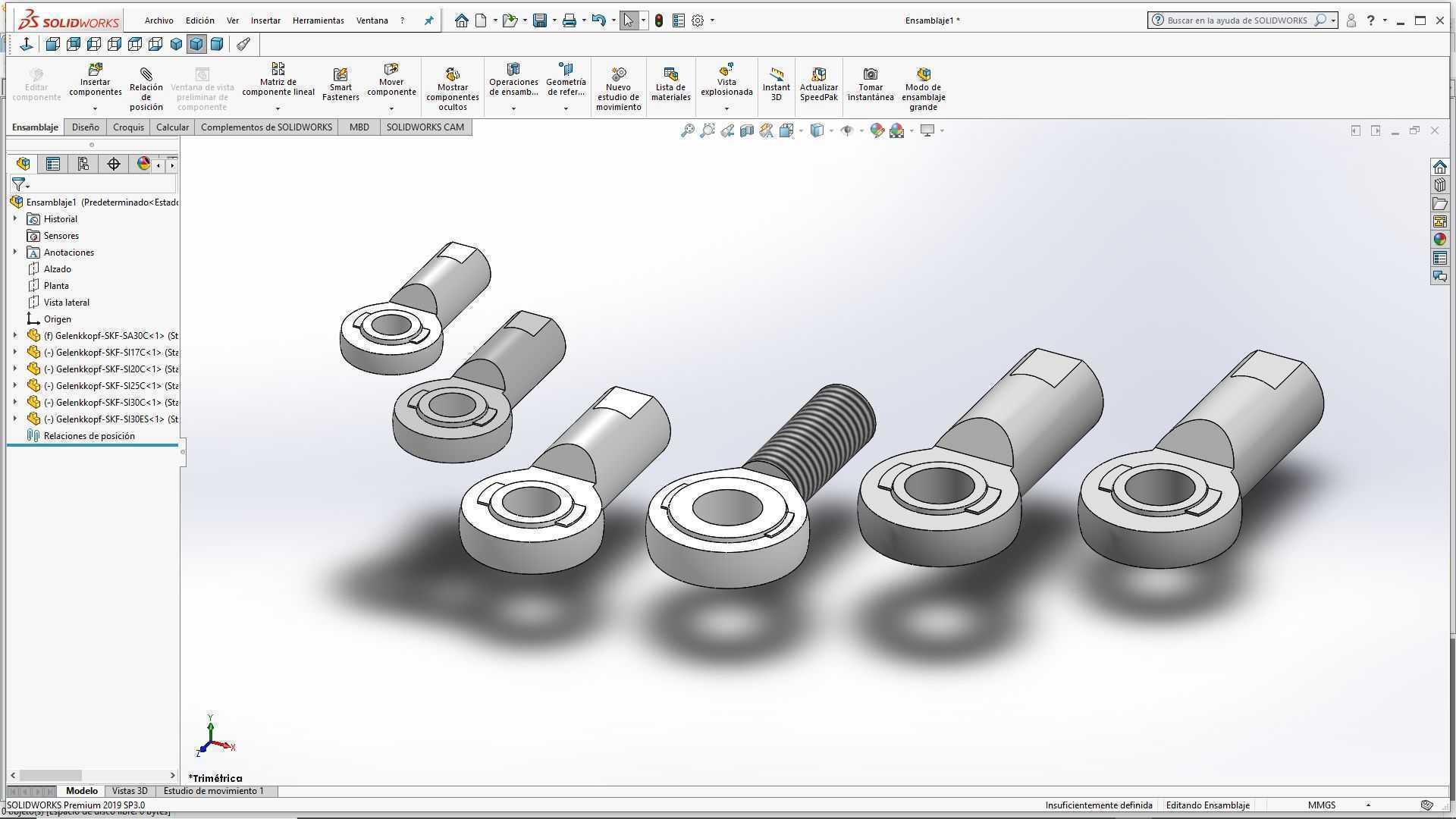

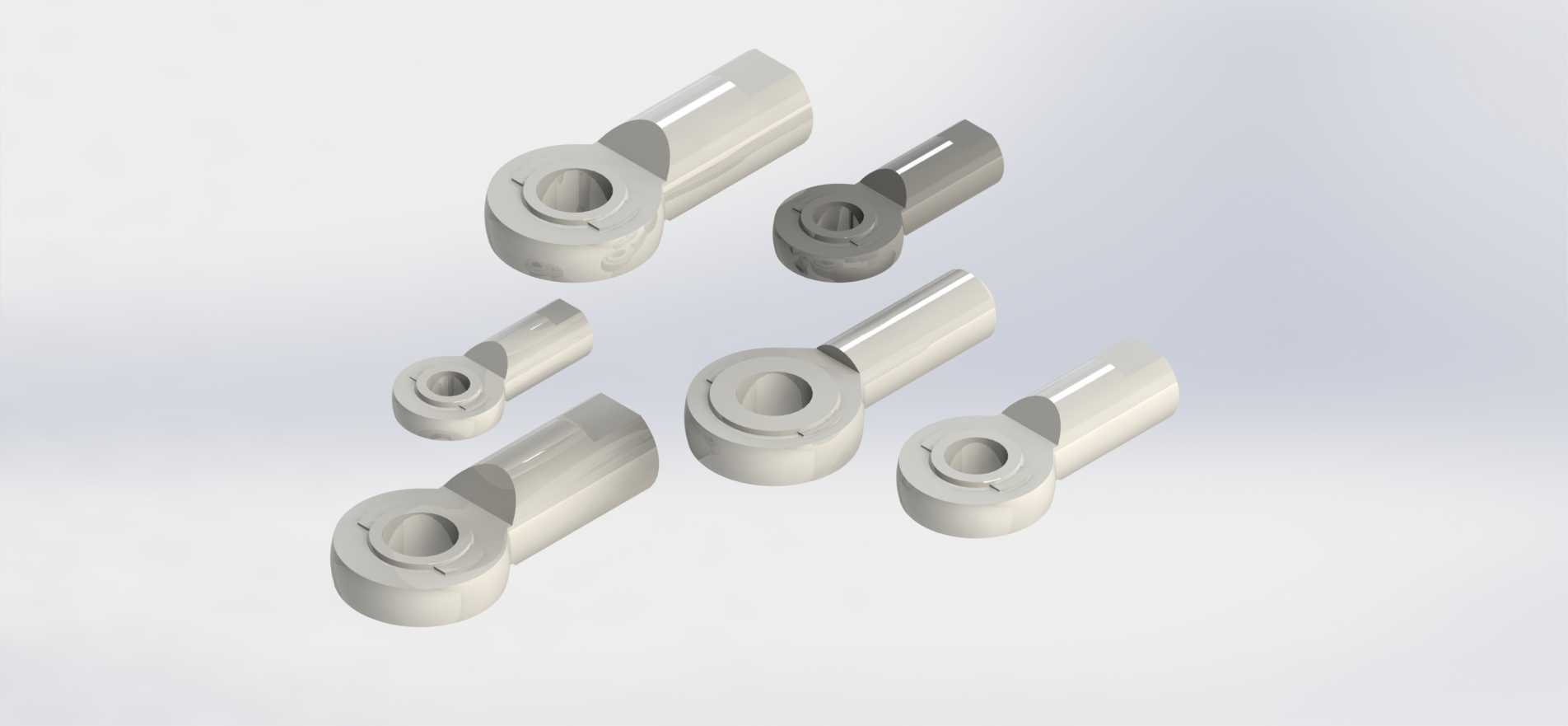

　　在重载传动、铰接摆动的机械结构场景里，杆端关节轴承的应用覆盖了从工程机械液压执行端、自动化设备连杆机构到轨道交通转向架铰接点的诸多位置，这类带杆端的关节轴承也常被业内称作轮虫，核心作用是在存在角度偏差、往复摆动的连接位置传递载荷，同时补偿不同轴度带来的安装误差，避免刚性连接产生的应力集中损坏构件。本次呈现的SKF系列杆端关节轴承包含S120C、S125C、S117C、S130ES、SA30C、S130C多个规格，覆盖了不同载荷等级、安装尺寸的使用需求，建模过程完全参照实物测绘与原厂样本参数还原，每一处结构细节都匹配实际生产装配的公差要求。从结构设计逻辑来看，这类杆端关节轴承分为杆体与内圈两大部分，杆体一端加工有外螺纹，用于和被连接件实现螺纹紧固连接，另一端为轴承外圈座，内置带内螺纹或光孔的内圈，内圈与外圈之间为球面配合，可实现一定角度范围内的任意方向摆动，适配连杆机构运动过程中不断变化的角度需求。不同规格的产品在杆径、螺纹规格、球头直径、安装中心距上存在明确区分，比如小规格的S117C适用于轻载自动化连杆、检测设备摆臂等位置，安装时所需的操作空间更小，杆部螺纹为细牙设计，锁紧后防松性能更优；大规格的S130C、S130ES则面向工程机械液压油缸杆端、矿山设备铰接点等重载场景，杆部做了加粗处理，球面配合面的宽度更大，单位面积承载压强更低，可承受径向载荷与一定的轴向冲击载荷。设计建模时首先确定各规格的安装边界：以S120C为例，

　　杆部外螺纹为M12细牙，螺纹有效长度28mm，轴承内圈孔径12mm，杆端中心到轴承内圈中心的距离为42mm，内圈最大摆角可达18度，安装时需要在轴承两侧预留至少5mm的装配间隙，避免摆动过程中杆体与相邻构件发生干涉。S125C的内圈孔径为14mm，杆部螺纹为M14，中心距48mm，球面配合面做了储油槽设计，可在定期润滑时存储润滑脂，降低球面摩擦副的磨损速度，适合长期往复摆动的工况。S130ES属于带密封结构的规格，外圈两端加装了丁腈橡胶密封圈，可阻挡外界粉尘、水汽进入球面配合面，适用于户外工程机械、农业设备等工况环境较差的场景，避免杂质进入配合面造成磨粒磨损，大幅延长部件的维护周期。SA30C为内螺纹杆端款式，

　　内圈加工有M30的内螺纹，可直接与外螺纹活塞杆连接，省去了额外的连接接头，在液压油缸的端部连接场景中可减少装配零件数量，提升连接刚性。建模过程中对每一处工艺结构都做了还原：杆体与外圈座的过渡位置做了圆角处理，避免热处理和受力时的应力集中；螺纹部分按照机械制图标准做了简化示意但保留了准确的大径小径尺寸，方便装配时的干涉检查；球面配合面的配合公差按照H7/k6的过渡配合设置，既保证内圈可灵活摆动，又不会出现过大的间隙造成冲击。在实际选型应用中，这类杆端关节轴承需要根据承载的径向力、轴向力大小，以及摆动频率、工作环境温度来选择对应规格，比如在摆动频率超过每分钟30次的工况下，需要优先选择带密封、带储油结构的ES系列规格，

　　同时在装配时预留足够的摆动角度余量，避免运动到极限位置时出现卡滞。不同规格的安装螺纹旋向也有区分，部分规格会提供左右旋两种选项，方便在连杆机构中做长度微调，适配不同的安装中心距需求。建模时所有规格的尺寸链都做了校验，确保杆部长度、轴承中心高、螺纹长度等关键尺寸的公差累积在合理范围内，导出的三维模型可直接用于整机装配的干涉检查、运动仿真，也可作为非标设备设计时的选型参考模型，直接调用到装配体中完成布局设计，减少设计人员重复建模的工作量。在设备维护层面，这类杆端关节轴承的失效形式多为球面磨损、螺纹断裂、密封圈老化，建模时也还原了易损件的结构边界，方便后续做维护更换时的尺寸核对，不需要反复测绘实物即可完成备件的选型采购。
