费斯托ADVU63紧凑型带安装座气缸结构

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、小型专机的直线动作执行场景里，紧凑型气缸一直是占用安装空间最小、出力匹配度最高的执行元件选择，这款ADVU系列63缸径的紧凑型气缸，就是针对安装空间局促、需要固定安装基准的工位做的结构适配。从实际使用场景来看，这类气缸常被用在流水线的挡料机构、工装的夹紧压头、检测工位的工件顶升、小型装配设备的推料动作上，因为缸体本身做了方形一体化设计，不需要额外搭配安装附件就能直接贴近设备壁板安装，相比标准拉杆气缸能节省近40%的轴向安装空间，在多工位排布的转盘设备、紧凑布局的组装专机里适配性极强。

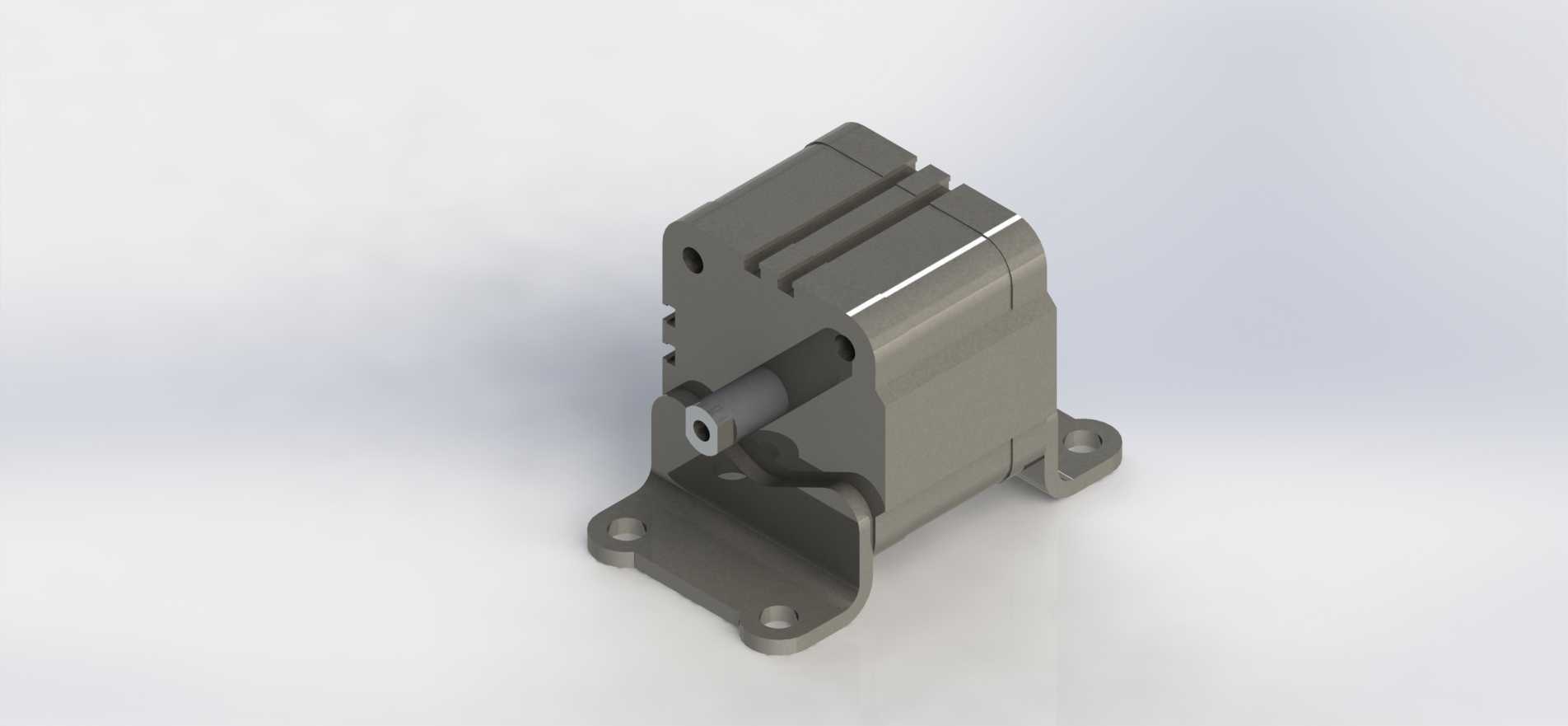

　　从功能特性来看，这款气缸采用双作用气动驱动逻辑，两端带可调缓冲结构，活塞运行到行程端点时不会产生刚性撞击，能降低设备运行的振动与噪音，缸径63mm的规格在0.6MPa工作气压下能输出近180kg的理论推拉力，足够覆盖大部分工装夹紧、工件移位的出力需求。缸体本身的方形结构四个面都做了传感器安装槽，可以直接加装磁性开关来检测活塞的伸出、缩回位置，不需要额外制作传感器安装支架，现场调试时能快速调整检测位置，适配不同行程的动作检测需求。底部自带的一体式安装脚座，是和缸体做的一体化结构设计，相比后期加装的安装附件，整体刚性更强，不会因为频繁动作出现连接松动的问题，脚座上的两个安装孔做了沉头设计，安装时内六角螺栓可以完全沉入孔内，不会突出安装面干涉周边的管线或工件。

　　从设计思路上看，这款气缸的结构完全围绕紧凑安装、高刚性、易维护三个核心需求展开，缸筒和前后端盖采用铆压收口的连接方式，没有外露的拉杆结构，既缩小了整体外形尺寸，也避免了拉杆积尘、松动的问题；活塞上的密封件采用双向耐磨密封圈，在无给油润滑的工况下也能保证长期运行的密封性，适合电子组装、食品包装这类不能有油气污染的生产场景；活塞杆表面做了硬质氧化处理，表面硬度高，耐磨性能好，长期往复运行不会出现拉缸、漏气的问题。前端盖的活塞杆出口处做了防尘圈设计，能阻挡车间里的粉尘、切削液进入缸体内部，延长密封件的使用寿命，在机加工上下料这类有切削液飞溅的工位也能稳定运行。

　　从安装边界尺寸来看，这款气缸的缸体截面尺寸和63缸径的紧凑型气缸标准尺寸完全匹配，脚座安装孔的孔距、孔径都符合行业通用安装规范，现场替换同规格其他品牌气缸时不需要重新加工安装板，直接就能对位安装。气缸的轴向总长度随行程规格变化，但缸体本身的截面尺寸固定，设计设备安装位时只需要预留出脚座的安装空间、以及活塞杆伸出的活动空间即可，不需要预留额外的附件安装位置。进出气口分布在缸体的侧面，接口尺寸为标准G1/8螺纹，和常规气动管路的接头完全适配，接管时可以根据现场管线走向选择从缸体左侧或右侧接管，不会因为接管方向问题干涉周边结构。另外缸体顶部的槽位除了装磁性开关，也可以适配安装调速阀的固定支架，把排气调速阀直接固定在缸体上，缩短管路长度，让气缸的动作调速更稳定，不会因为管路过长出现动作迟滞的问题。

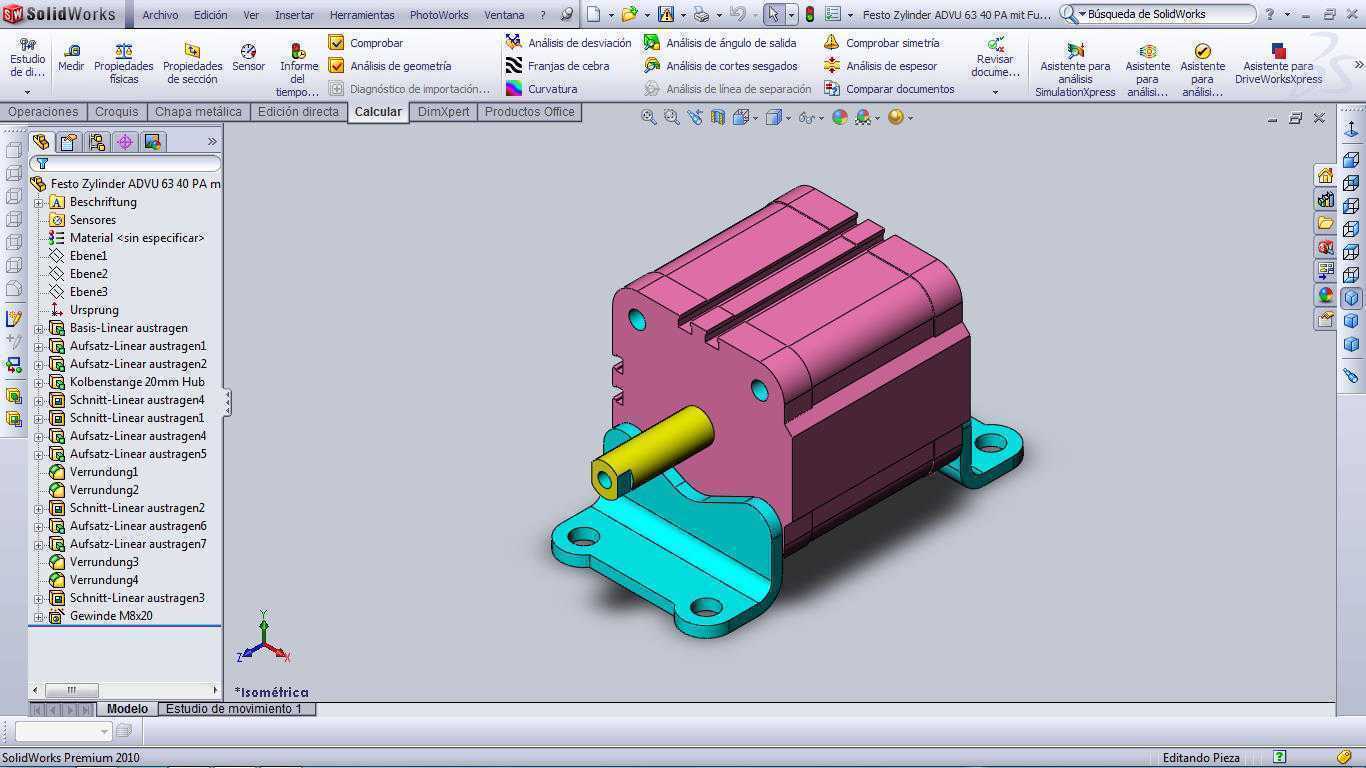

　　在实际选型适配时，这类紧凑型气缸不需要额外计算安装附件的尺寸叠加，只需要确认缸径、行程、安装方式三个核心参数就能完成选型，相比标准气缸的选型流程更简单，而且因为整体刚性好，在侧向力不大的工况下不需要额外加装导向轴，直接用活塞杆输出动作就能满足使用要求，能进一步简化设备的结构设计，降低整体制造成本。在三维建模过程中，这个模型完整还原了气缸的所有安装尺寸、接口位置、外形细节，在做设备整体布局设计时，可以直接导入装配体做干涉检查，提前确认安装空间是否足够、管线走向是否合理，避免后期加工装配时出现尺寸干涉的问题，有效缩短设备的设计迭代周期。
