罗达曼托调心滚子轴承结构设计

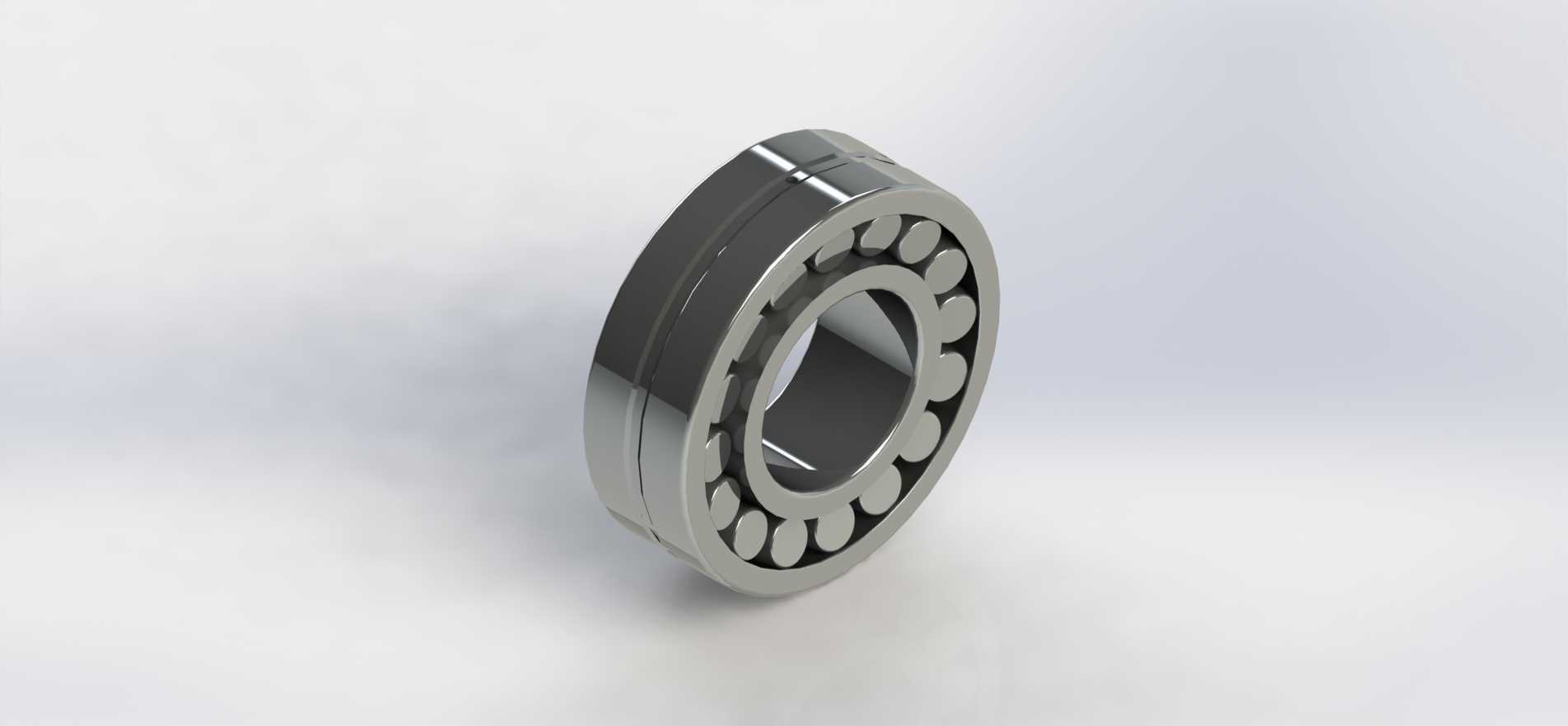

　　在重载、存在安装对中误差或轴系挠曲变形的传动场景中，调心滚子轴承始终是支撑回转部件的核心选型，这类轴承的设计核心在于同时承载径向载荷与双向轴向载荷，同时补偿轴与轴承座之间的角度偏差，避免滚动体与滚道出现边缘接触导致的早期失效。本次呈现的罗达曼托系列调心滚子轴承结构，采用对称球面滚子排布设计，两列滚动体分别适配内圈的双滚道结构，外圈为统一的球面滚道，其球面曲率中心与轴承回转中心重合，这一结构特性让轴承在轴出现挠曲、轴承座孔加工存在同轴度偏差时，仍能保证滚动体与滚道的有效接触面积，不会出现局部应力集中的问题。从实际应用场景来看，这类轴承广泛应用于矿山破碎设备的主轴支撑、冶金轧机的工作辊系、大型输送设备的托辊支撑、

　　风电齿轮箱的行星轮支撑等工况，这些场景普遍存在冲击载荷大、工作环境粉尘多、安装对中精度难以保证的特点，普通深沟球轴承或圆柱滚子轴承在这类工况下很容易因为偏载出现滚道剥落、保持架断裂的问题，而调心滚子轴承的自调心特性恰好能适配这类复杂工况。从结构设计细节来看，该轴承的滚动体采用对数母线修形设计，滚动体与滚道的接触应力沿母线方向均匀分布，避免了端部应力集中的问题，即使在承受最大额定载荷时，接触区域的应力差也能控制在合理范围内，有效提升轴承的疲劳寿命。保持架采用分体式机加工黄铜保持架结构，相比冲压保持架，机加工黄铜保持架的结构强度更高，能够在冲击载荷下为滚动体提供稳定的引导，同时黄铜材质的自润滑特性可以在润滑脂暂时缺失的短时间内，

　　避免滚动体与保持架之间出现干摩擦胶合。内圈两侧设置有一体式挡边，挡边与滚动体端面之间预留有合理的间隙，既可以引导滚动体在滚道内正常运转，又能储存少量润滑脂，在轴承运转过程中持续为滚动体与滚道的接触区域提供润滑。从安装边界尺寸来看，该轴承的内圈内径、外圈外径以及宽度尺寸均符合通用调心滚子轴承的安装尺寸系列，能够直接适配同型号的标准轴承座，不需要对安装位置进行额外的定制加工。内圈与轴的配合采用过盈配合，过盈量根据载荷大小选取，在重载冲击工况下适当增大过盈量，避免内圈与轴之间出现相对转动导致的轴颈磨损；外圈与轴承座孔的配合采用过渡配合，既保证外圈不会在轴承座孔内出现周向转动，又能让外圈在轴出现挠曲时产生微小的自适应偏转，实现调心功能。

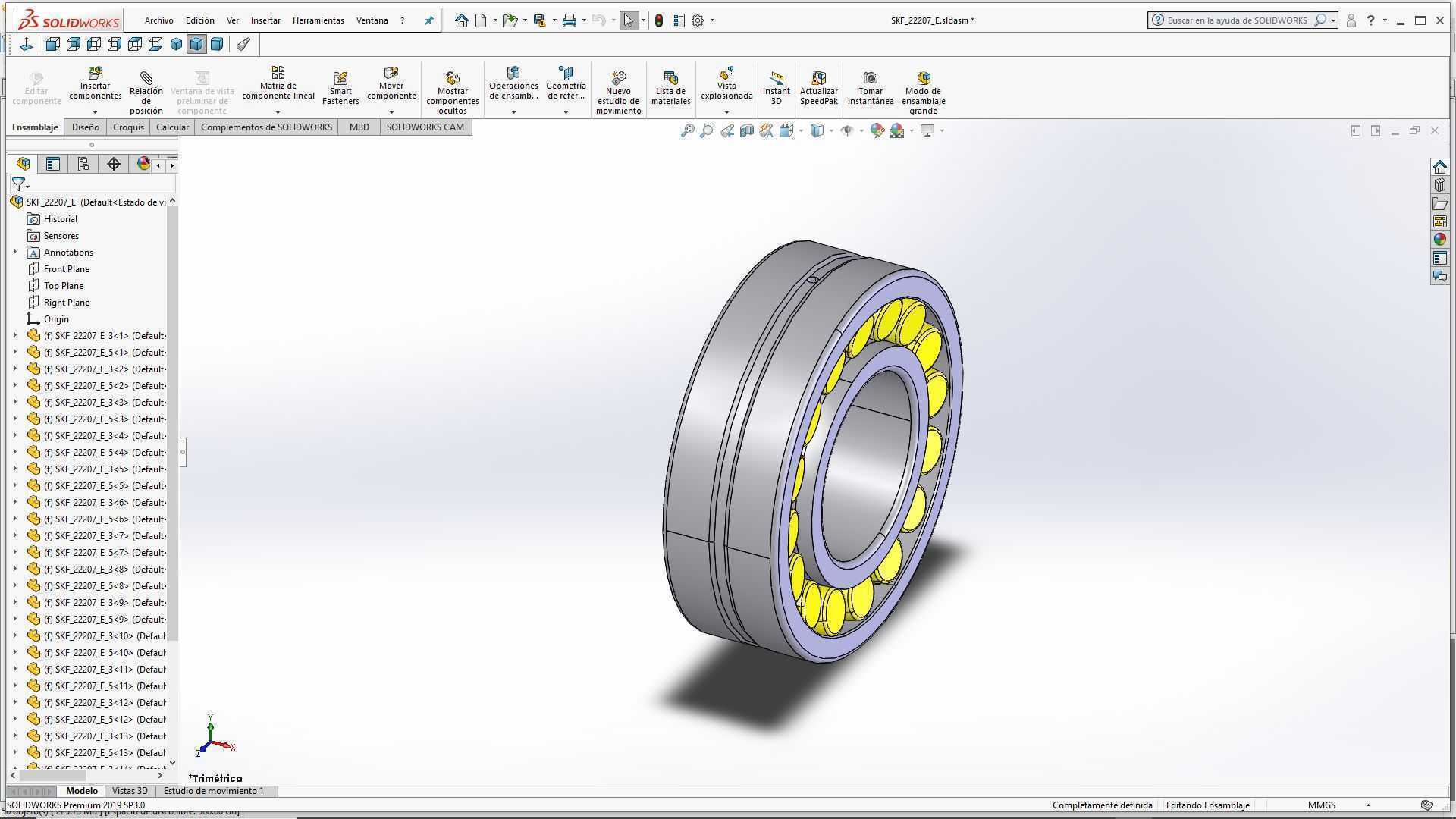

　　轴承的密封结构采用内置式双唇密封，外侧密封唇阻挡外界粉尘、水分进入轴承内部，内侧密封唇防止润滑脂泄漏，这种密封结构不需要额外添加密封端盖，能够简化轴承座的结构设计，减少整机的零件数量。在三维建模过程中，所有滚道的曲率参数、滚动体的直径与数量、保持架的兜孔间隙都严格按照实际产品的工程参数构建，滚动体与内外圈滚道之间保留了合理的装配间隙，保持架的兜孔与滚动体之间的间隙也符合实际装配要求，模型可以直接用于整机的虚拟装配、干涉检查以及有限元受力分析。在进行设备选型时，需要根据轴系的实际载荷大小、转速、预期寿命计算所需的额定动载荷，同时确认轴承的调心角度范围是否满足轴系最大挠曲量的要求，安装时需要注意内圈的安装方向，避免反向安装导致轴承无法承受轴向载荷，润滑方式优先采用锂基脂润滑，注脂量根据轴承转速确定，转速越高注脂量越少，避免过多的润滑脂导致轴承运转时温升过高。
