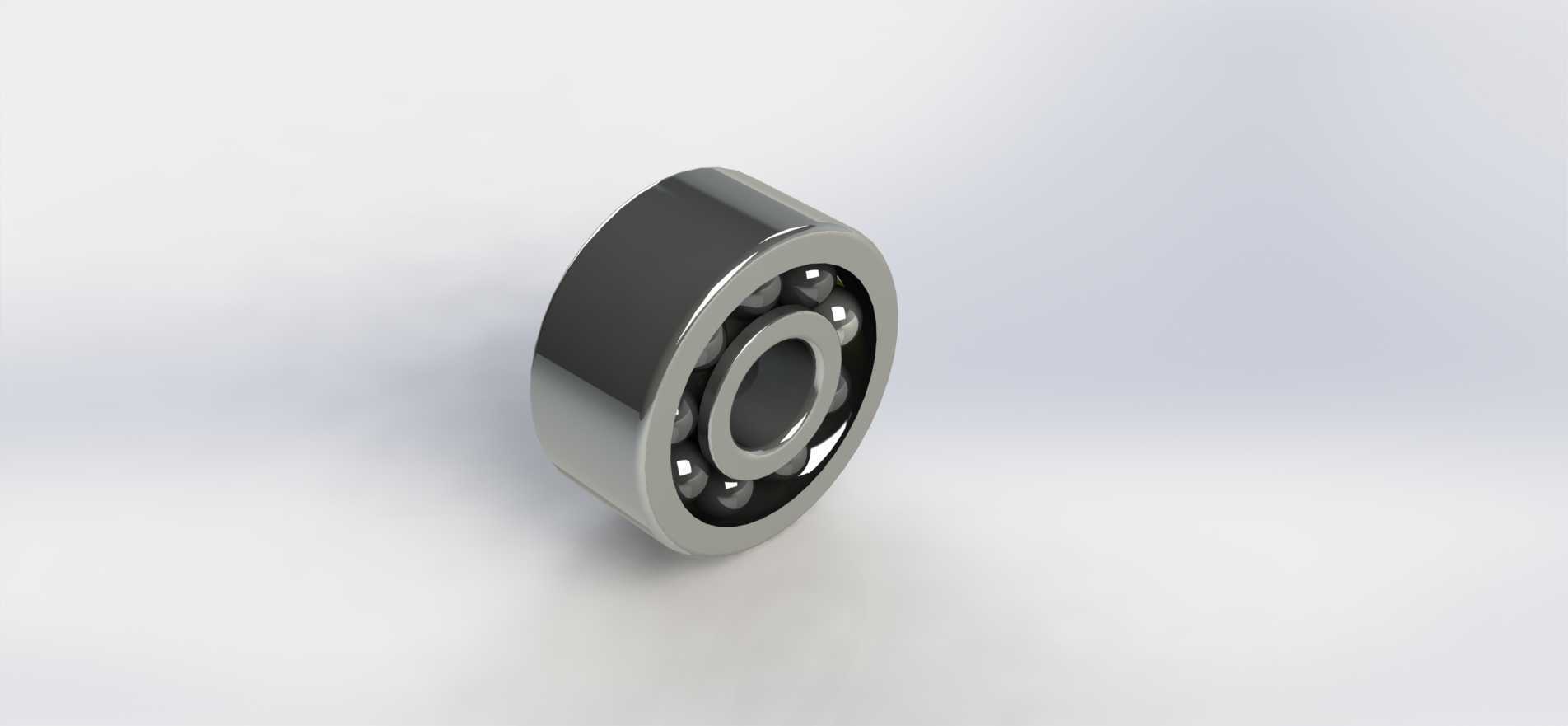

调心滚子结构径向承载滚动轴承

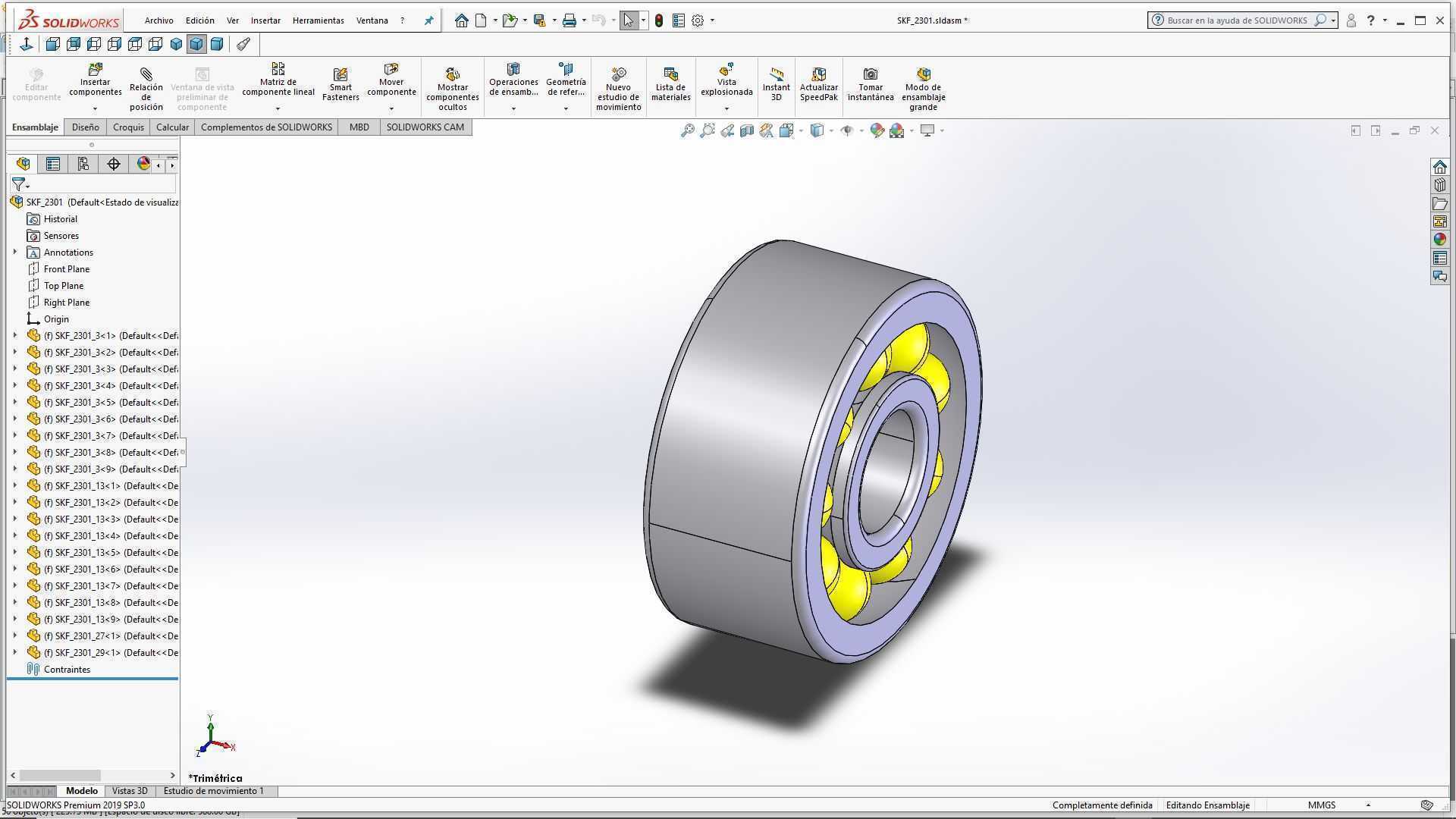

　　在矿山输送线的重载托辊组、冶金设备的连铸机辊道、造纸机械的烘缸支撑端这类存在轴系挠曲变形、安装对中误差的工况里，这类调心结构的滚动轴承是核心的旋转支撑部件。不同于深沟球轴承仅能适配极小角度的对中偏差，该类轴承的滚子采用对称球面修形设计，内圈带有双滚道，外圈滚道为内球面结构，可自动补偿轴加工或安装过程中产生的角度偏斜，避免滚子边缘出现应力集中导致的早期点蚀失效。从实际选型适配角度看，这类轴承主要承受径向载荷，同时可承受一定比例的双向轴向载荷，在冲击载荷较大的工况下表现优于同尺寸的球轴承，常被用于轴系刚度不足、安装座孔存在同轴度误差的传动节点。设计建模过程中，首先要明确内圈与轴的配合公差，通常旋转内圈采用k6或m6的过渡配合，

　　固定外圈与座孔采用H7的间隙配合，保证运转过程中内圈与轴无相对蠕变，外圈可在微量变形时自适应调整角度。滚子的母线修形是建模的核心细节，不能采用直母线结构，否则在轴挠曲时滚子两端会出现边缘载荷，大幅缩短使用寿命，修形量需要根据额定动载荷、允许的最大偏转角匹配，通常偏转角在2度以内时，修形后的滚子可保证全母线接触应力均匀分布。保持架采用冲压钢保持架结构，兜孔间隙需要控制在合理范围，既要保证滚子运转时无卡滞，也要避免间隙过大导致滚子歪斜，兜孔边缘做倒角处理，防止润滑脂被过度刮除。外形尺寸方面，这类轴承的安装边界需要考虑相邻部件的干涉问题，内圈的定位轴肩高度不能超过内圈倒角尺寸，否则安装时无法贴紧定位面，

　　外圈的座孔挡肩高度同样要匹配外圈倒角，同时要预留润滑脂的填充空间，通常轴承内部空腔的30%-50%填充适配工况温度的润滑脂，高速工况下填充量要适当降低，避免搅拌发热。在实际设备维护中，这类轴承的失效多源于安装时的敲击损伤、润滑不足或密封失效进尘，建模时还原密封结构的配合间隙，可帮助设计人员提前评估密封件的选型合理性，避免后期运转时粉尘进入滚道造成磨粒磨损。不同于标准深沟球轴承的单一载荷适配场景，这类调心滚子结构的轴承在重载、对中误差大的工况下，能有效降低轴系的附加应力，延长整套传动系统的维护周期，在输送设备、工程机械、冶金装备的旋转支撑节点应用广泛。建模过程中对滚道曲率、滚子修形量、保持架兜孔位置的精准还原，可直接用于后续的有限元接触应力分析，验证不同载荷下的接触应力分布是否在材料许用范围内，也可用于装配干涉检查，提前排查轴肩、端盖、密封件与轴承部件的安装干涉问题，减少实际加工装配时的返工概率。
