深沟球滚动轴承三维结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522231
  • 深沟球滚动轴承三维结构设计
  • 深沟球滚动轴承三维结构设计

  作为旋转传动系统里最基础也最核心的支撑部件,这类深沟球结构的滚动轴承,几乎覆盖了从民用家电到重型工业设备的绝大多数旋转工况场景,小到台式风扇的电机输出端,大到输送机辊筒、机床主轴的辅助支撑位,都能见到同结构轴承的应用身影。它的核心作用是承接旋转轴系的径向载荷,同时可承受一定比例的双向轴向载荷,通过滚动体的滚动摩擦替代传统轴瓦的滑动摩擦,大幅降低轴系运转过程中的摩擦阻力,减少运转过程中的功率损耗与部件磨损,延长整套传动系统的维护周期。

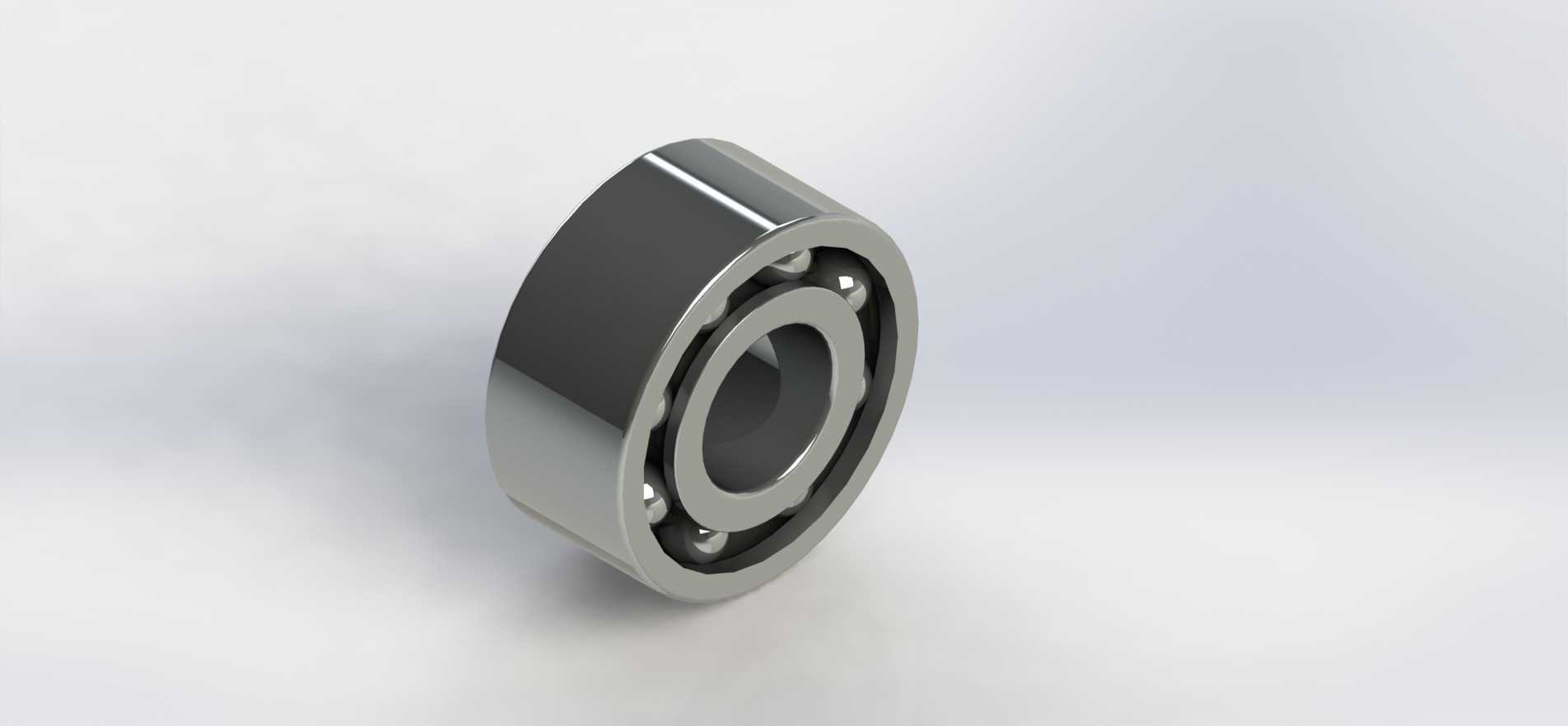

  从设计思路来看,这套模型完整还原了深沟球轴承的四大核心组成部分:内圈、外圈、滚动体、保持架。内圈与旋转轴采用过盈配合安装,随轴同步转动,内圈外侧加工有与滚动体曲率匹配的滚道,滚道的曲率半径略大于滚动体半径,既保证滚动体在滚道内顺畅滚动,又能限制滚动体的轴向窜动;外圈与设备的轴承座孔采用过渡或过盈配合,通常为固定安装状态,内侧同样加工有对应曲率的滚道,与内圈滚道共同形成滚动体的运行轨道。滚动体采用高精度轴承钢球体,均匀分布在内外圈滚道之间,是承接载荷、实现滚动摩擦的核心元件,球体的直径公差、圆度公差直接决定了轴承的运转精度与噪音水平。保持架采用冲压钢片或工程塑料材质,作用是将相邻滚动体均匀分隔,避免滚动体在运转过程中相互接触摩擦,同时引导滚动体在滚道内正确就位,在轴承无载荷区还能对滚动体起到限位作用,防止滚动体脱落。

  从安装边界与尺寸设计逻辑来看,这类轴承的外形尺寸遵循通用标准件的尺寸规范,内圈内径是与轴配合的核心尺寸,设计时需根据轴的额定载荷、转速选取对应直径的轴承型号,配合公差需根据载荷性质选择:当内圈承受旋转载荷时,需选取较紧的过盈配合,防止内圈与轴之间出现打滑磨损;当外圈承受旋转载荷时,则需调整外圈与座孔的配合紧度。轴承的外径与座孔的配合同样需根据工况调整,在需要轴承具备一定轴向游动能力的轴系中,外圈与座孔可采用间隙配合,补偿轴系因热胀冷缩产生的长度变化。轴承的宽度尺寸决定了其轴向承载的接触长度,同内径的轴承,宽度越宽额定动载荷越高,适用于重载低速的工况。

  在实际选型应用中,这类轴承的适用转速范围较宽,在润滑条件良好、安装精度达标的前提下,可适配每分钟数千转的中高速运转工况,比如中小型电机的支撑端通常会选用该类轴承,兼顾成本与运转稳定性。在安装过程中,需注意避免通过滚动体传递安装压力,也就是压装内圈时施力点只能作用在内圈端面,压装外圈时施力点只能作用在外圈端面,防止滚道与滚动体受冲击产生压痕,导致轴承运转时出现异响、提前失效。日常运维中,需根据轴承的运转温度、转速选择适配的润滑脂或润滑油,润滑脂的填充量通常控制在轴承内部空腔的三分之一到二分之一,过量填充反而会导致运转过程中搅拌阻力增大,温升高升,加速润滑脂变质失效。

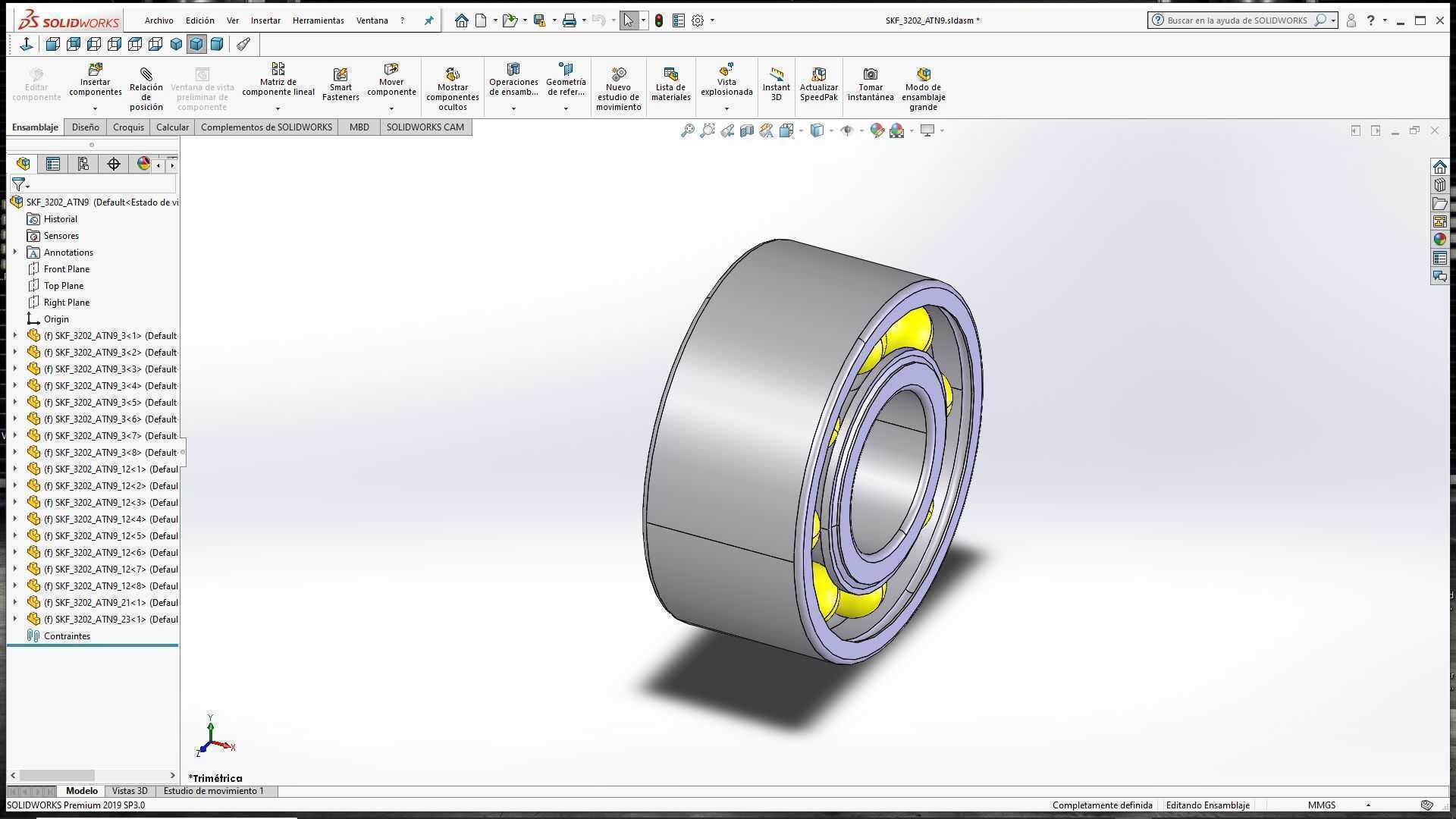

  从三维建模的角度来说,这套模型完整还原了各部件的装配关系,内圈与外圈的滚道曲率、滚动体的直径与数量、保持架的兜孔结构都符合实际产品的设计规范,可直接用于设备装配的干涉检查、轴系支撑位置的布局模拟,也可作为教学演示中滚动轴承结构原理的展示模型,帮助初学者理解滚动轴承的工作逻辑与装配要求。在做整机设备的三维布局时,这类标准件模型的精度直接影响整体装配的准确性,尤其是轴承安装位的台肩高度设计,需参考轴承内圈、外圈的倒角尺寸,保证台肩高度低于轴承内圈的倒角高度,避免安装时轴承与台肩出现干涉,同时台肩高度也不能过低,否则无法给轴承提供足够的轴向定位支撑,导致轴系运转时轴承出现窜动。
