法兰式bolas再循环器结构设计

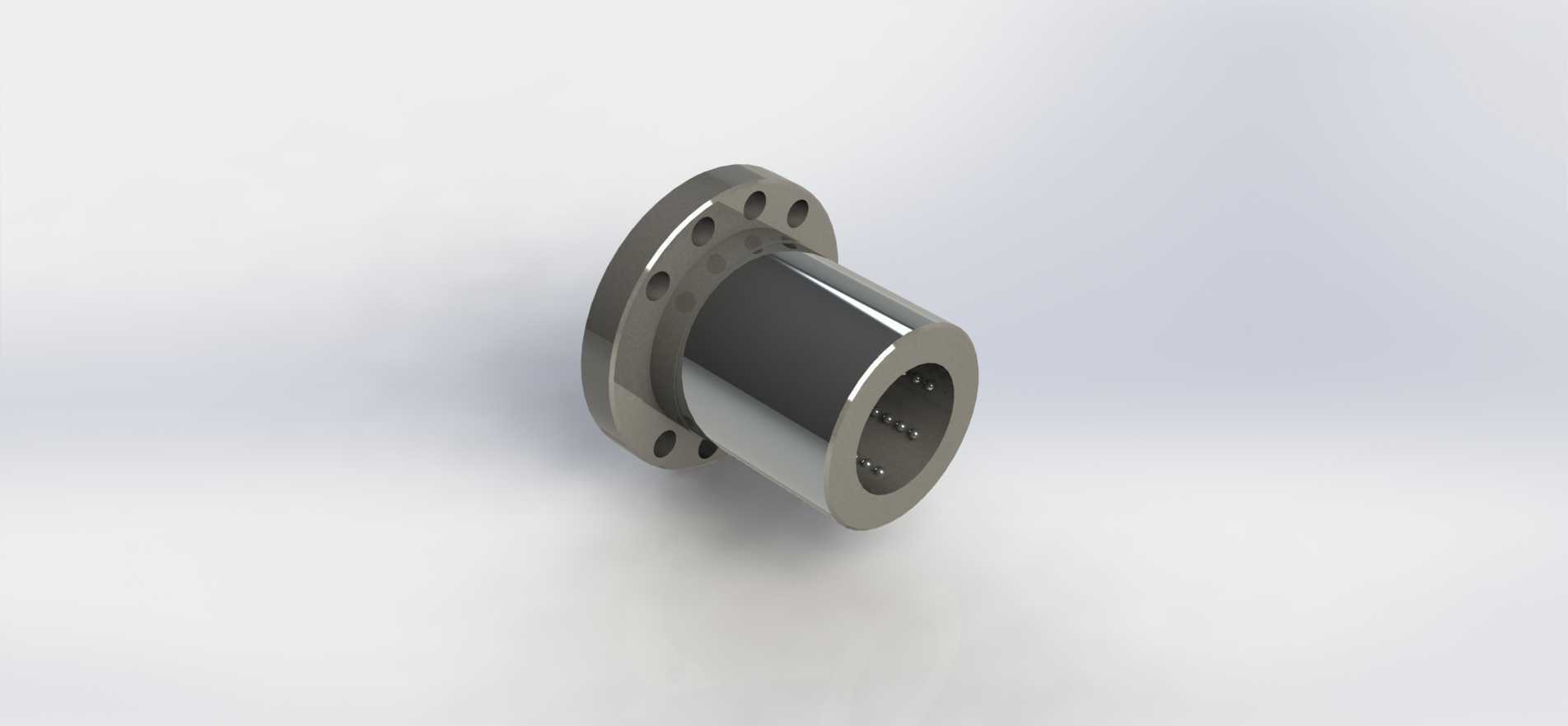

　　在流体输送与介质循环的工业管路系统中，这类带法兰连接端的再循环部件，常被集成在泵组出口、换热回路、反应釜介质回流段等位置，核心作用是在主路流量波动或支路需要小流量循环时，引导部分介质完成回流循环，避免主路介质出现滞流、气蚀或者局部温升异常的问题，尤其在化工流体输送、暖通水循环、液压系统回油支路这类对介质流动稳定性要求较高的场景中，这类部件的结构合理性直接影响整个回路的运行可靠性。从结构设计逻辑来看，这款部件采用一体化法兰筒体结构，连接端采用标准凸面法兰设计，法兰端面上均匀分布6个螺栓过孔，孔位的分度圆直径、孔径尺寸均匹配对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰通过螺栓组紧固，配合密封垫片即可实现端面密封，无需额外加工过渡接头，能有效减少管路安装的对接工作量，降低接口泄漏风险。筒体部分采用等径直筒设计，内壁做光滑过渡处理，没有突兀的变径或者直角台阶，介质在筒体内流动时的局部阻力损失更小，能减少循环过程中的压损，避免介质在筒壁形成滞留死角，对于含有微小颗粒的循环介质，也能降低颗粒沉积堵塞的概率。筒体远离法兰的一端为插接配合端，端部设计有环形定位止口，可直接插入对应规格的管路或者阀组接口内，止口的外径公差控制在h7级别，既能保证插接时的同轴度，又不会因为配合过紧导致装配困难，适合现场管路的快速组装作业。从安装边界来看，法兰端面到筒体插接端的总长度控制在常规管路安装的预留空间范围内，

　　法兰的最大外圆尺寸小于同通径管路法兰的常规安装操作空间要求，现场安装时不需要额外扩大管路安装间距，在紧凑布置的管路集群中也能顺利完成装拆。筒体的壁厚按照对应公称压力的1.5倍安全系数进行设计，能承受管路系统中常见的水锤压力冲击，避免长期运行过程中出现筒体变形或者焊缝开裂的问题。法兰与筒体的连接位置采用圆角过渡结构，没有应力集中的直角棱边，在承受管路振动或者压力波动时，过渡位置的应力分布更均匀，能有效提升部件的疲劳寿命。在实际选型应用中，这类再循环部件不需要额外配置支撑结构，依靠两端的法兰和插接接口即可完成固定，自身重量较轻，不会对管路造成额外的负载，适合在水平、垂直甚至倾斜布置的管路上安装使用。针对不同的介质工况，

　　筒体和法兰的材质可根据需求匹配碳钢、不锈钢或者铜合金材质，模型中预留了材质替换的参数化接口，结构设计人员在进行管路系统三维建模时，可直接调用该模型进行管路装配，不需要重新绘制结构，能有效提升管路设计的效率。在功能实现上，部件内部预留了阀芯组件的安装空间，可根据实际循环流量需求匹配不同通径的节流阀芯，不需要改变外部连接尺寸即可实现循环流量的调节，适配不同工况下的循环量需求，减少了同系列不同规格部件的开模成本。从建模细节来看，模型还原了法兰螺栓孔的倒角、筒体端部的坡口、内壁的加工精度要求等细节，在进行装配干涉检查时，可直接模拟螺栓安装、密封垫片放置、管路插接的全流程，提前发现安装过程中可能出现的干涉问题，

　　避免现场安装时出现尺寸不匹配的情况。对于设备运维人员来说，这款部件的外露结构没有易积灰的凹槽或者复杂曲面，日常巡检时可直接观察法兰密封面的泄漏情况，螺栓的紧固操作也没有遮挡空间，后期维护更换时不需要拆解周边过多的管路部件，能有效缩短运维停机时间。在液压系统回油循环场景中，该部件的光滑内壁可减少回油过程中的紊流，降低回油管路的振动和噪音，提升液压系统的运行平稳性；在暖通空调的冷冻水循环回路中，该部件的法兰连接结构可方便后期加装温度、压力传感器，实现循环回路的参数监测，不需要额外在管路上开孔焊接。整体结构设计兼顾了安装便捷性、运行可靠性和运维便利性，没有多余的冗余结构，所有尺寸均匹配现有通用管路标准，可直接适配多数常规工业循环管路的安装需求。
