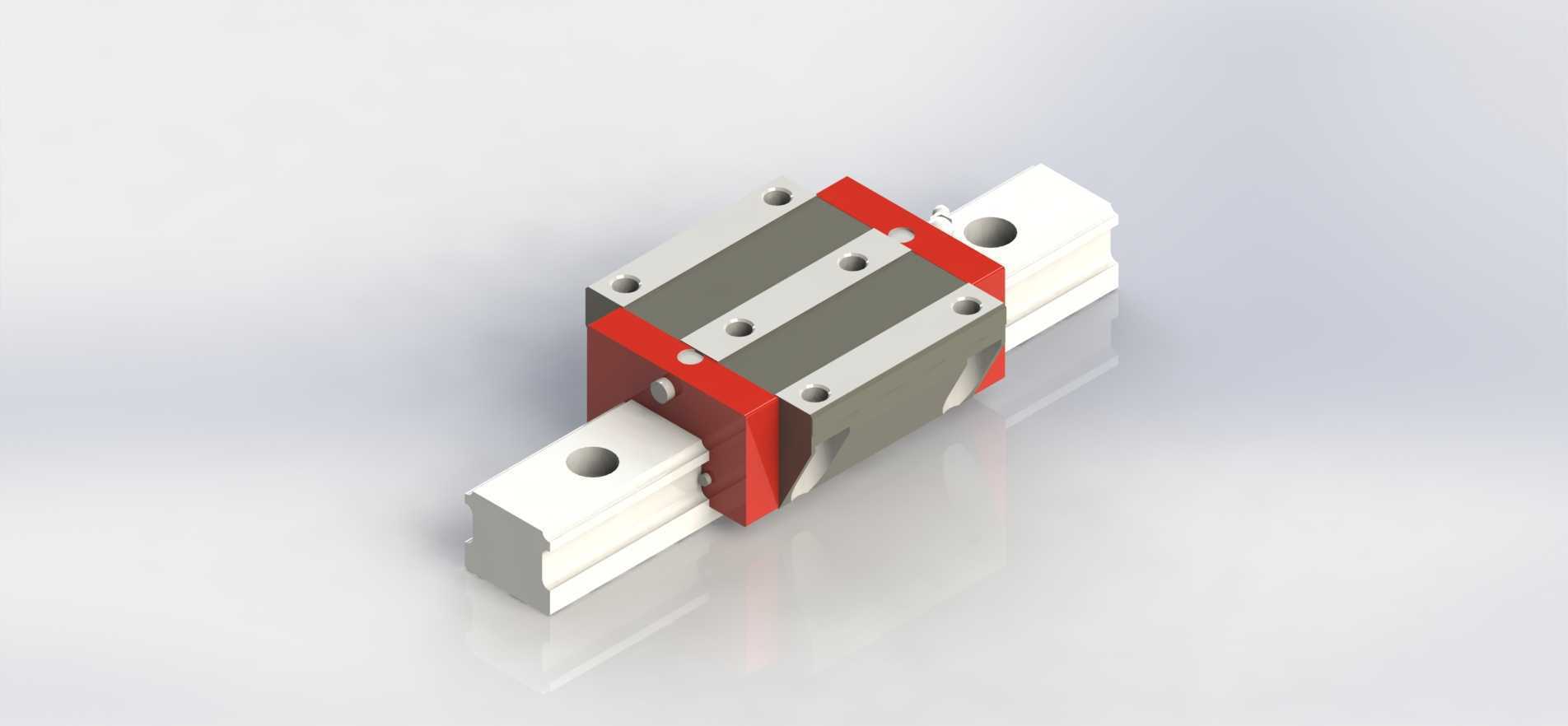

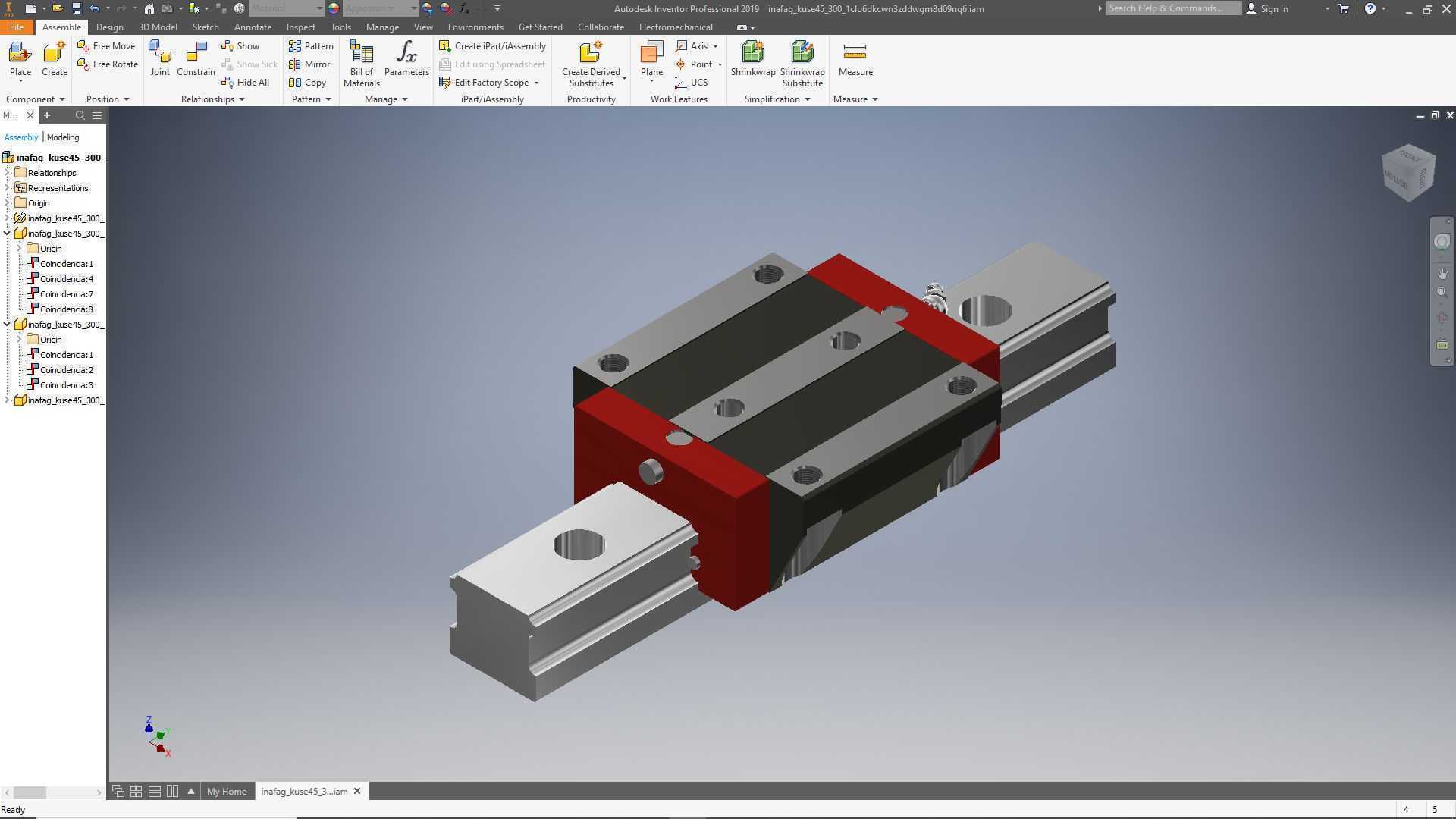

INA Kuse45型直线导轨滑块组件

　　在自动化生产线、精密机床、半导体检测设备这类对直线运动精度有严苛要求的场景里，线性导向部件的性能直接决定整台设备的运行稳定性与加工精度，这款INA规格的线性导轨滑块组件，就是针对中重载精密直线传动需求设计的导向单元。从实际选型适配的角度看，这类导轨组件常被用在数控雕铣机的工作台进给轴、自动化点胶设备的移动横梁导向、锂电叠片设备的往复运动工位，以及三坐标测量机的测量轴传动部位，能在高速往复运动的工况下保持稳定的导向精度，不会因为长期运行出现间隙过大、爬行抖动的问题。

　　从结构设计逻辑来看，滑块部分采用了四列圆弧接触滚道的布局，这种设计相比传统的哥特式滚道，能在承受径向、反径向、左右侧向四个方向的载荷时，都保持均匀的接触应力分布，不会出现单侧载荷集中导致的滚道点蚀问题。滑块两端的密封端盖采用了双唇密封结构，内层密封负责阻挡滑块内部润滑脂外泄，外层密封可以阻挡加工过程中产生的金属切屑、切削液、粉尘等杂质进入滚道内部，在金属切削机床这类多粉尘、多切削液的工况下，能有效延长导轨副的维护周期。滑块侧面预留了润滑油注油嘴接口，可以适配集中润滑系统，也可以手动加注润滑脂，注油通道直接连通滚道区域，能保证滚动体在运行过程中得到充分润滑，避免干摩擦导致的早期磨损。

　　导轨部分采用了标准的四方截面轧制导轨基材，经过表面淬火处理后滚道硬度达到HRC58-62，芯部保持足够的韧性，既能承受滚动体的高频接触应力，也能在设备受到意外冲击载荷时不会出现导轨断裂的问题。导轨的安装基准面经过精密磨削加工，直线度、平行度公差控制在每米0.02mm以内，安装时可以直接靠紧设备安装面的定位台阶，不需要额外做刮研调整就能满足精度要求。导轨上的安装孔采用了沉孔设计，安装螺栓锁紧后螺栓头不会高出导轨上表面，不会对滑块的运行造成干涉，不同长度的导轨可以通过端部的拼接定位销实现无缝拼接，满足长行程设备的导向需求。

　　从安装边界尺寸来看，这款45规格的导轨滑块，滑块总宽度为86mm，总长度为121mm，滑块安装孔的孔距分为横向孔距60mm、纵向孔距80mm，适配M8的内六角安装螺栓；导轨宽度为45mm，导轨高度为25.5mm，导轨安装孔间距为100mm，适配M6的内六角安装螺栓。选型时需要注意，滑块的顶部安装面到导轨底部的总组合高度为48mm，在做设备结构设计时，要预留足够的安装空间，尤其是滑块两端的端盖部分会超出滑块主体长度10mm左右，设计周边防护结构时不能和端盖产生运动干涉。另外滑块的侧向基准面在滑块宽度方向的一侧，安装时要和滑台的侧向定位面紧密贴合，保证滑块的运行方向和设备的运动轴方向平行，避免出现憋劲导致的运行阻力过大、磨损加快的问题。

　　在实际应用中，这类预压等级为普通级的导轨滑块，运行时的径向间隙控制在0到-0.02mm之间，既不会因为预压过大导致运行阻力升高、驱动电机负载变大，也不会因为间隙过大导致运动精度不足，完全能满足大部分通用工业设备的精度要求。如果是用在高精度磨床、精密检测设备这类对间隙更敏感的场景，可以选用中预压或者重预压等级的同规格滑块，不过需要注意预压等级提升后，滑块的运行阻力会相应升高，驱动端的电机扭矩需要做对应的校核，避免出现电机过载的问题。滑块内部的滚动体采用了高精度的钢球，钢球的直径公差控制在0.001mm以内，保证每个滚动体承受的载荷均匀，运行时的振动值控制在极低水平，在高速运行时不会产生明显的振动和噪音，适合对运行平稳性有要求的精密设备场景。
