INA Kuse系列直线导轨滑块组件结构

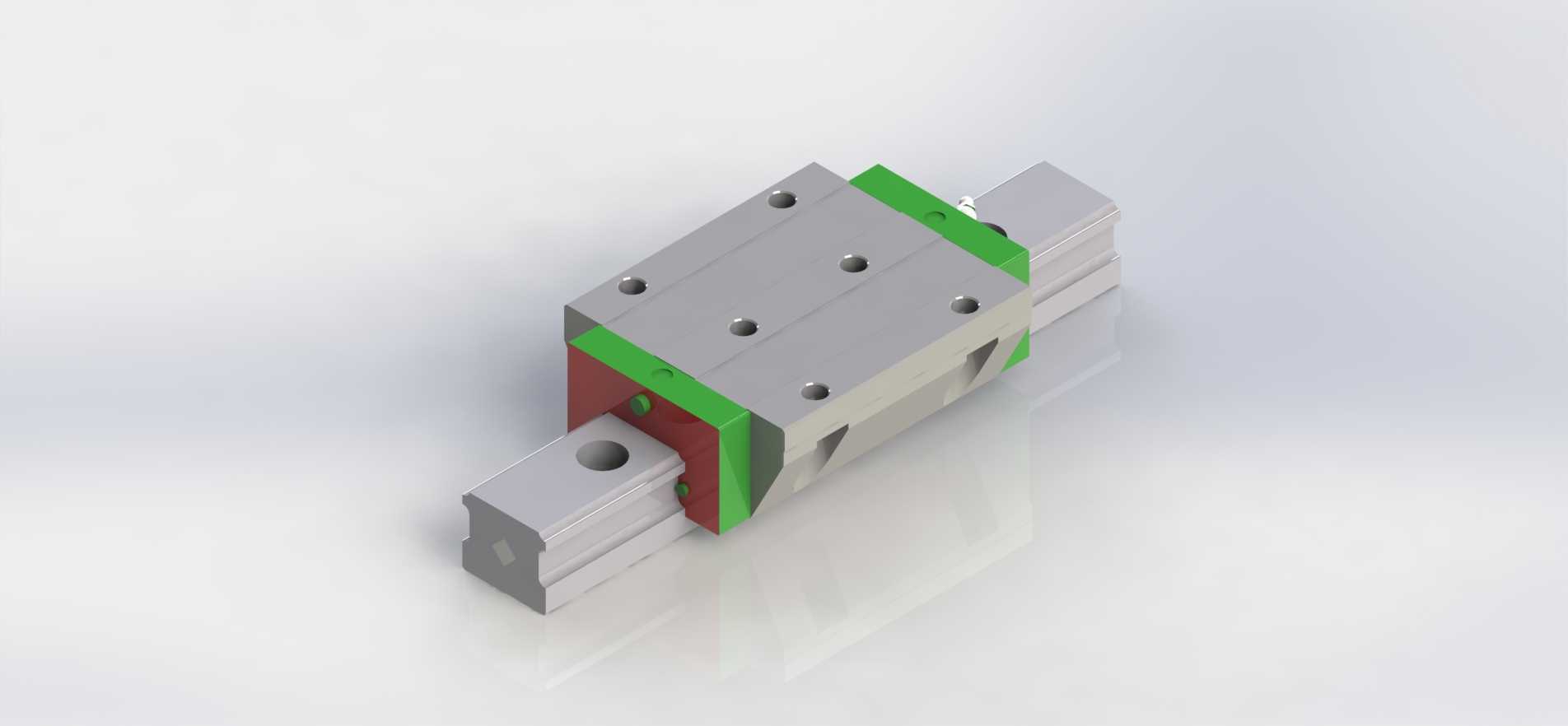

　　在精密自动化生产线、数控机床进给轴、三坐标测量机运动平台、半导体晶圆搬运设备这类对直线运动精度有严苛要求的场景里，线性导向部件的性能直接决定整台设备的运行精度与寿命，本次呈现的INA Kuse系列直线导轨副，就是面向中高负载精密直线传动场景开发的核心导向组件。从实际选型适配的角度看，这类导轨副的滑块采用多列滚珠循环接触结构，滚道采用哥特式截面设计，能同时承受径向载荷、反径向载荷以及双向倾覆力矩，相比单排滚道的导轨结构，在偏载工况下的刚度表现提升明显，很多单悬臂结构的搬运机械手、立式检测设备的Z轴导向，都会优先选用这类四列滚珠接触的导轨型号，避免悬臂端加载后出现滑块卡滞、精度漂移的问题。做结构设计时首先要明确安装边界，

　　这套导轨的滑块安装孔采用标准跨距设计，滑块端面预留了润滑脂注油嘴的安装位置，日常维护时不需要拆解设备防护，直接从端面注油即可完成滚道润滑，能大幅降低产线设备的运维停机时间。导轨本身的基准侧做了精密磨削的定位边，安装时可以直接靠紧安装基座的定位台阶，不需要反复打表调整导轨直线度，对于批量组装的自动化设备来说，能有效缩减装配调校的工时。从结构细节上看，滑块两端的端盖采用耐磨工程塑料材质，内部设计了流畅的滚珠回流通道，滚珠在循环过程中不会出现卡珠、撞击的问题，高速运行时的噪音比普通端盖结构低3到5分贝，适合放在洁净车间、实验室这类对噪音控制有要求的使用场景。滑块侧面的密封件采用双唇口结构，内层密封负责阻挡滚道内的润滑脂外泄，

　　外层密封可以阻挡加工产生的切屑、车间内的粉尘进入滚道内部，即使是在有少量切削液飞溅的机床加工工位，也能保证导轨内部的清洁度，延长导轨的实际使用寿命。很多设计新手在选型时容易忽略导轨的预压等级匹配，这套导轨的滑块可以根据使用场景选择不同预压等级，轻预压版本适合用于检测设备、搬运平台这类对运行顺滑度要求高、负载波动小的场景，中预压版本则适合用于机床进给轴、硬轨替换这类对刚度要求高、存在切削冲击的工况，不需要额外定制结构就能覆盖多数常规直线传动需求。安装尺寸方面，滑块的顶面安装孔为沉头孔设计，适配对应规格的内六角圆柱头螺钉，安装时螺钉的拧入深度要严格控制，避免螺钉顶到滑块内部的滚珠循环槽造成运行卡滞；

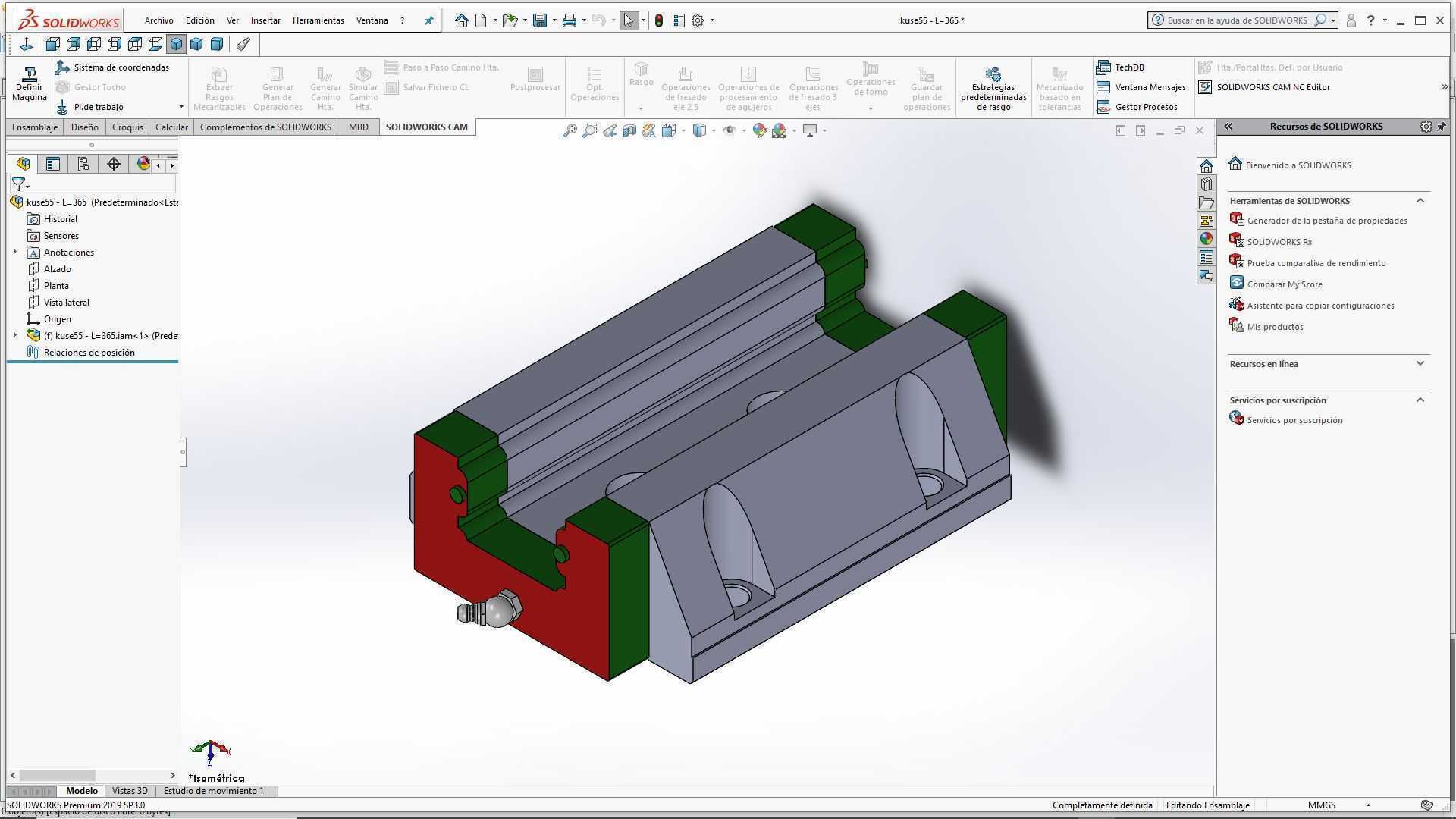

　　导轨的安装孔间距符合通用线性导轨的安装尺寸标准，很多设备做旧件替换时，不需要重新加工安装基座的孔位，就能直接完成同规格导轨的换装，降低设备改造的成本。另外滑块上设计的金属防尘刮板，可以在滑块运行时先刮除导轨表面附着的大颗粒切屑、焊渣等硬质杂物，避免硬质颗粒被密封件带入滚道造成滚道划伤、滚珠点蚀的问题，在焊接工位、金属切削工位这类工况比较恶劣的场景下，能有效减少导轨的异常损坏概率。从建模逻辑上看，这套模型还原了导轨副的所有装配细节，包括滚珠的循环路径、密封件的安装槽位、端盖的卡扣结构，做设备整体装配仿真时，可以直接导入模型做干涉检查，验证滑块全行程运行时和周边管线、防护钣金的间隙是否足够，避免实际组装时出现运动干涉的问题。很多做非标设备设计的工程师，在做直线运动模块设计时，往往会忽略滑块在行程两端的极限位置尺寸，这套模型完整还原了滑块的端面轮廓，做限位块设计、缓冲器安装位置设计时，可以直接参考模型的端面尺寸，保证缓冲器能准确接触滑块的受力端面，不会出现缓冲器顶到密封件、端盖造成部件损坏的问题。对于需要做有限元分析的场景，模型的各个部件都做了独立的实体拆分，可以分别给导轨、滑块、滚珠赋予对应的材料属性，模拟不同负载下导轨的变形量、接触应力分布，给选型计算提供直观的参考依据，不用再从零开始建模耗费大量时间。
