多规格伺服驱动直线执行缸组件结构

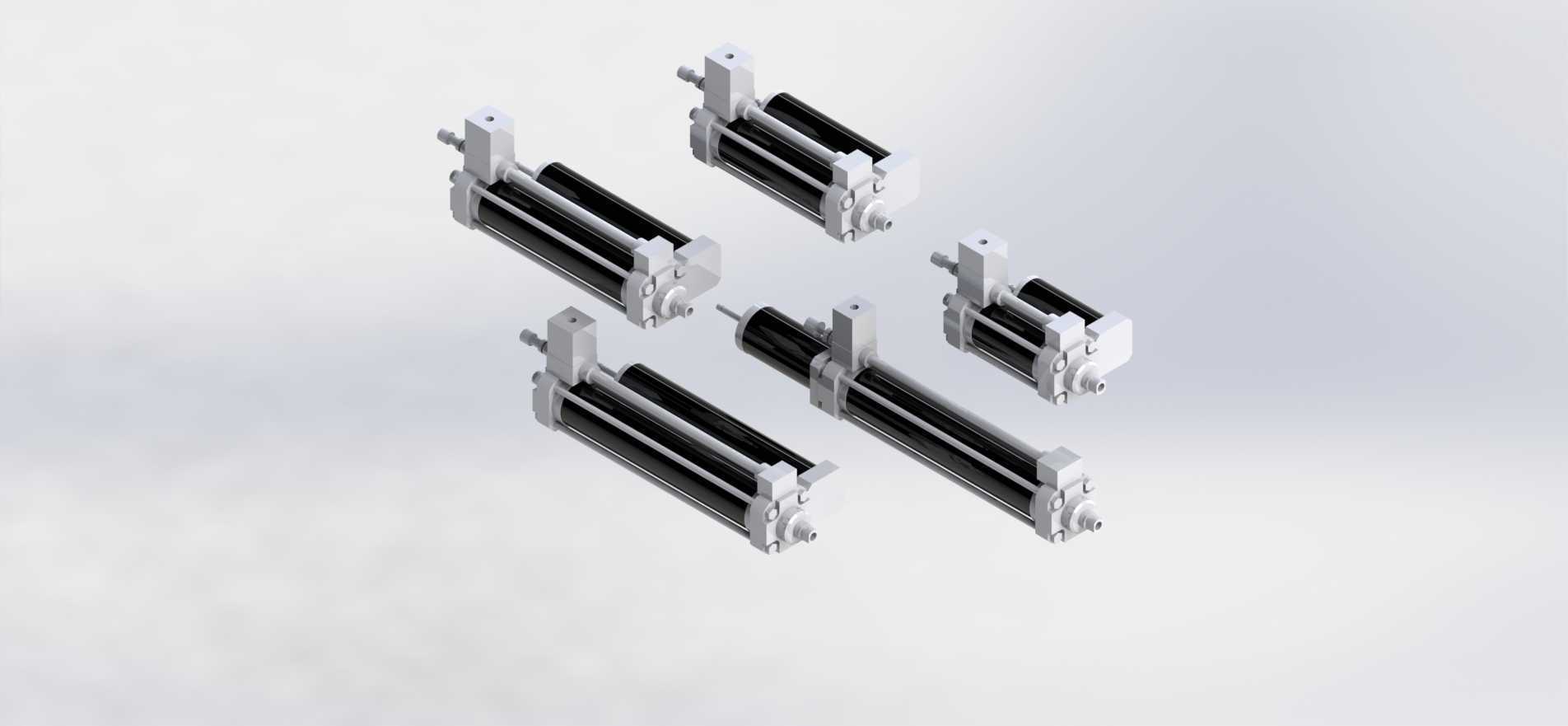

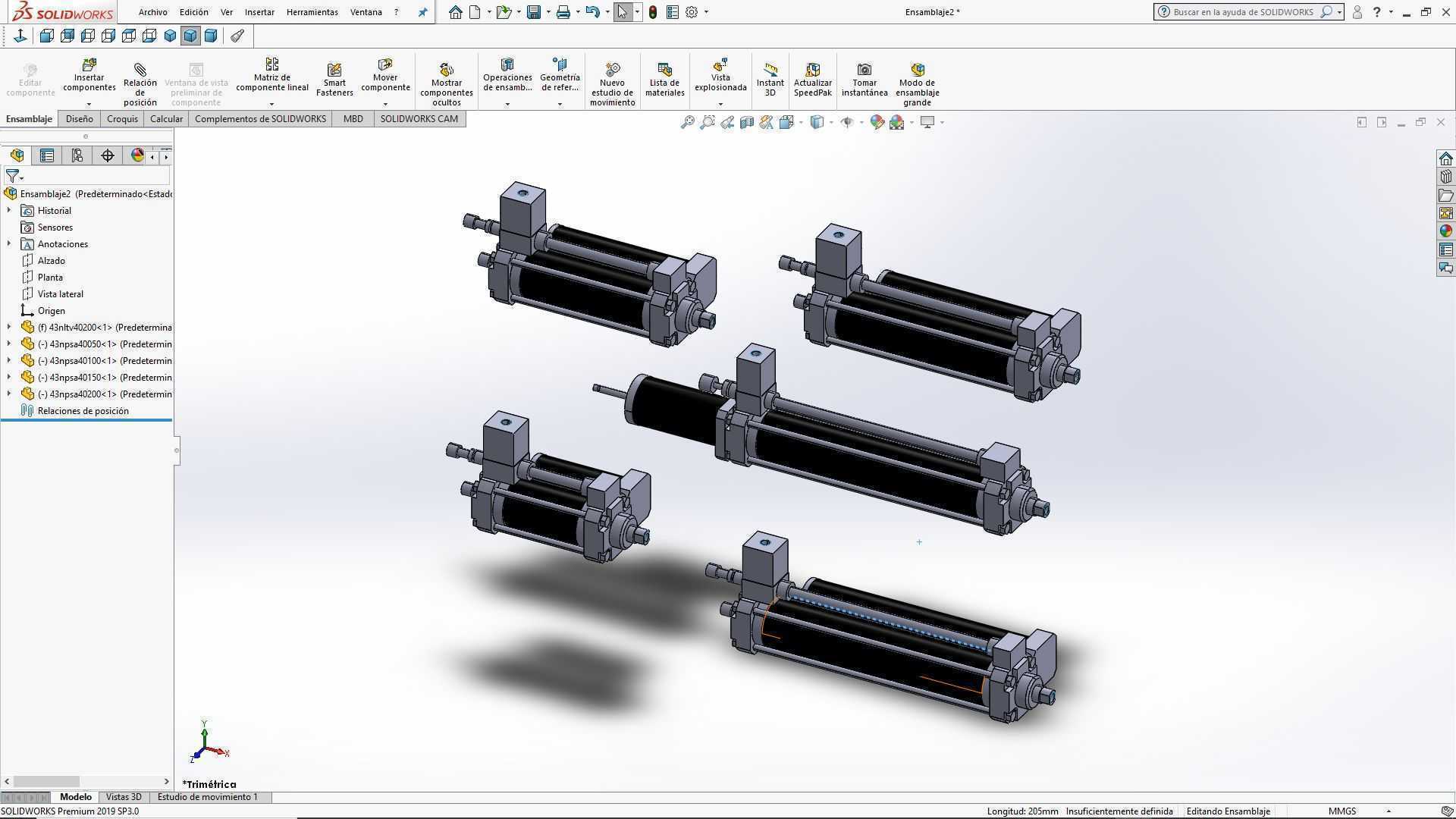

　　这套直线执行组件覆盖了五种不同行程与推力规格的伺服驱动直线缸，在自动化产线、工装夹具换位、物料推送、工位顶升这类需要精准直线位移输出的场景里，不同规格的组件可以直接匹配对应负载与行程需求，不需要单独做非标改型，能大幅缩短设备设计的选型周期。从结构设计逻辑来看，所有规格的缸体都采用了统一的端部安装接口标准，不管是法兰安装还是脚座安装的连接孔位都做了同轴度公差约束，同安装规格的不同行程缸体可以直接互换，不用重新加工设备上的安装基座，后期维护更换的时候不需要拆解周边的管线与相邻部件，能降低产线停机维护的时间成本。缸体的主体结构采用方形硬质阳极氧化铝合金型材作为缸筒基体，相比传统圆形气缸的安装形式，

　　方形型材自带的平面可以直接适配磁性开关的安装槽，不需要额外加装固定卡箍，磁性开关的位置可以沿着缸筒轴向任意调整，用来检测活塞的伸出与缩回到位位置，信号触发的稳定性比卡箍固定形式更好，不会因为设备运行的振动导致开关位置偏移。活塞杆部分采用了镀硬铬处理的40Cr材质，表面粗糙度控制在Ra0.8以下，配合端部的双层防尘密封圈与导向环，在有少量切削液、粉尘的机加工车间环境里也能有效阻挡杂质进入缸筒内部，避免活塞密封件被颗粒磨损，延长组件的无故障运行时长。从安装边界尺寸来看，最小规格的缸体截面尺寸为32mm×32mm，最短缩回长度为112mm，适合安装空间局促的小型工装夹紧工位，最大规格的缸体截面尺寸为80mm×80mm，

　　最长行程可以做到600mm，端部的活塞杆外螺纹统一采用公制标准螺纹，配套的锁紧螺母与连接鱼眼接头都可以直接采购标准件适配，不需要单独加工定制连接头。设计的时候特意将伺服驱动的动力模块与缸筒部分做了同轴集成，没有额外伸出的驱动电机安装座，整体的安装占用空间比传统的电机丝杠分体式直线模组缩小了近30%，在设备内部布线的时候，动力线与信号线的接口都设置在缸体尾部的同一侧，走线方向可以根据安装需求选择侧向或者尾部出线，适配不同设备的布线空间要求。每个缸体的端部都设置了可调缓冲机构，在活塞运行到行程端点的时候，缓冲柱塞会提前切入端部的缓冲腔，通过节流阀调整缓冲阻尼，避免活塞硬撞击端盖产生噪音与结构冲击，哪怕是高速往复运行的工况下，

　　也能保证端点位置的定位精度不会因为冲击出现偏移，重复定位精度可以控制在±0.02mm以内，满足大部分自动化装配工位的精度要求。在实际选型搭配的时候，不同推力规格的组件可以对应不同的气源压力或者伺服驱动参数，小规格缸体在0.5MPa气源压力下可以输出120N的推拉力，大规格缸体同压力下可以输出750N的推拉力，完全覆盖常规自动化设备里的直线动作需求，不需要额外增加力放大机构。整套组件的所有密封件都采用了通用标准规格，后期更换密封件的时候不需要联系原厂定制，直接采购对应尺寸的标准密封件就可以完成维护，缸筒内部的活塞导向环采用了耐磨聚四氟乙烯材质，干摩擦工况下的磨损量极低，长期运行不会出现活塞杆卡顿、爬行的问题。
