多规格气动直线执行元件结构设计方案

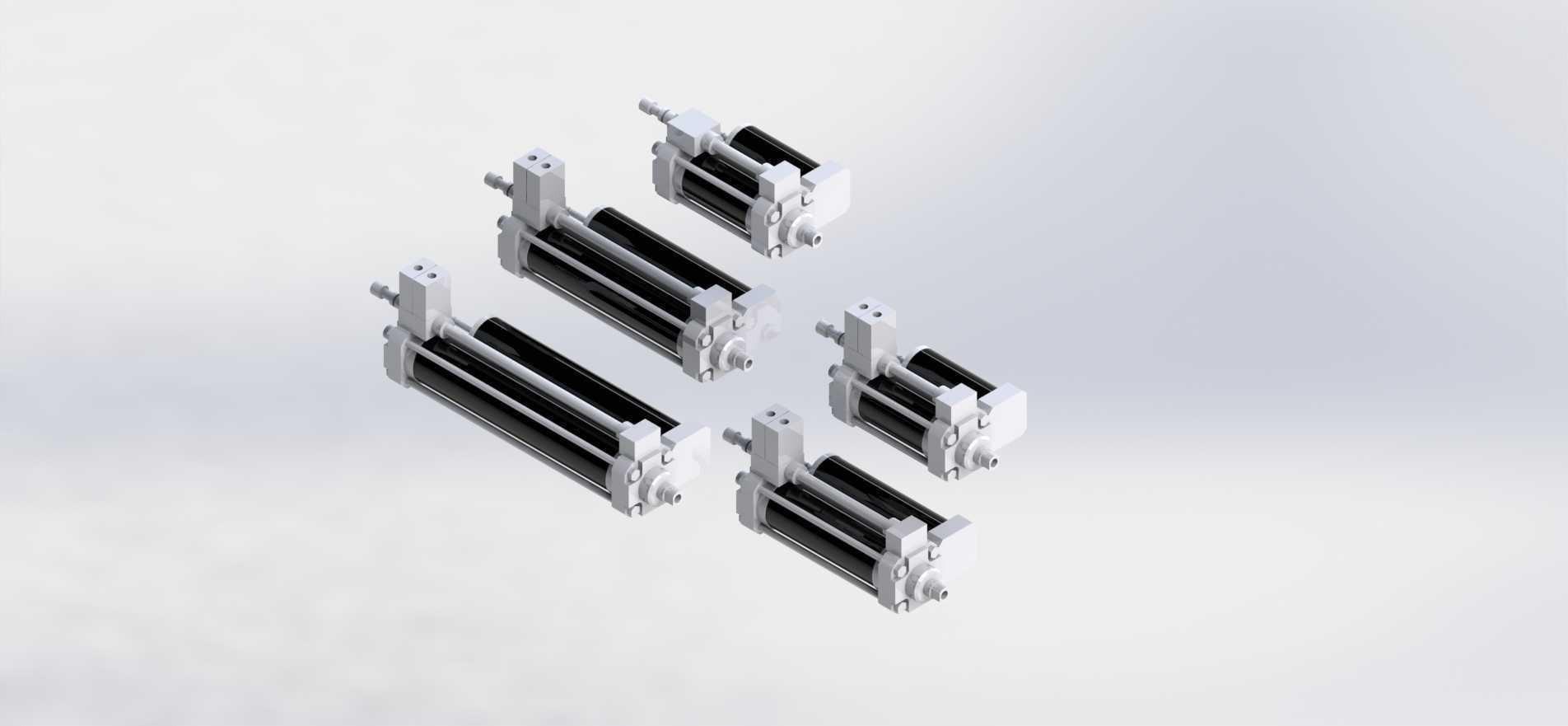

　　这套气动执行元件的三维结构，覆盖了五种不同行程与缸径规格的同系列气缸，在自动化产线的工装夹具、物料推送、工位切换、压装辅助等场景中都有极高的适配性，不同规格的选型可以直接对应不同负载、不同行程需求的工位，无需重新做结构适配，能大幅缩短非标设备的设计周期。从实际应用场景来看，短行程小缸径的型号多用于轻载快速往复动作，比如电子装配线上的元件到位挡停、小型工装的夹紧动作，这类场景对动作响应速度要求高，负载普遍在5kg以内，小规格缸体的耗气量小，动作频率可以达到每分钟120次以上，完全满足高速产线的节拍要求。长行程大缸径的型号则多用于中载推送场景，比如包装线上的纸箱推料、装配线上的工件移位，这类场景需要的推力更大，长行程设计可以覆盖300mm以内的直线位移需求，缸体本身的刚性足够承受侧向的小角度偏载，不会因为推杆伸出过长出现卡滞问题。

　　从功能特性上看，整个系列的气缸都采用了标准的方形端盖安装结构，前端盖集成了导向铜套，能给活塞杆提供足够的径向支撑，减少活塞杆伸出时的径向跳动，避免长期运行出现密封件偏磨导致的漏气问题。后端盖预留了标准的气路接口位置，不管是侧面进气还是轴向进气都可以通过更换端盖堵头实现，适配不同的安装空间走线需求。活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以内，和密封件的配合间隙控制在0.02mm到0.03mm之间，既能保证密封效果，又能减少活塞杆运动时的摩擦阻力，提升气缸的使用寿命。缸筒采用的是标准的铝合金珩磨管，内壁的圆度公差控制在0.01mm以内，活塞上的双向密封件可以同时承受正反两个方向的气压，不会出现串气问题，活塞和缸筒之间的配合间隙经过反复校核，既不会因为间隙过大导致内泄漏超标，也不会因为间隙过小出现运动卡滞。

　　设计思路上，整个系列采用了模块化的设计逻辑，不同规格的气缸之间，密封件、端盖紧固螺丝、气路接头这些易损件都是通用的，后期设备维护的时候不需要单独储备不同规格的备件，能降低用户的备件库存压力。所有安装孔位都遵循了ISO15552的标准安装尺寸，不管是脚座安装、法兰安装还是耳轴安装，都可以直接搭配标准的安装附件，不需要额外做安装板的定制加工。在做三维建模的时候，每个零件的配合公差都做了明确的标注，装配体里做了静态干涉检查，所有运动部件在全行程范围内都没有干涉问题，活塞运动到行程两端的时候，缓冲垫的压缩量控制在1.5mm，既能起到行程末端的缓冲作用，减少活塞撞击端盖的噪音，又不会因为缓冲垫压缩量过大导致有效行程损失。

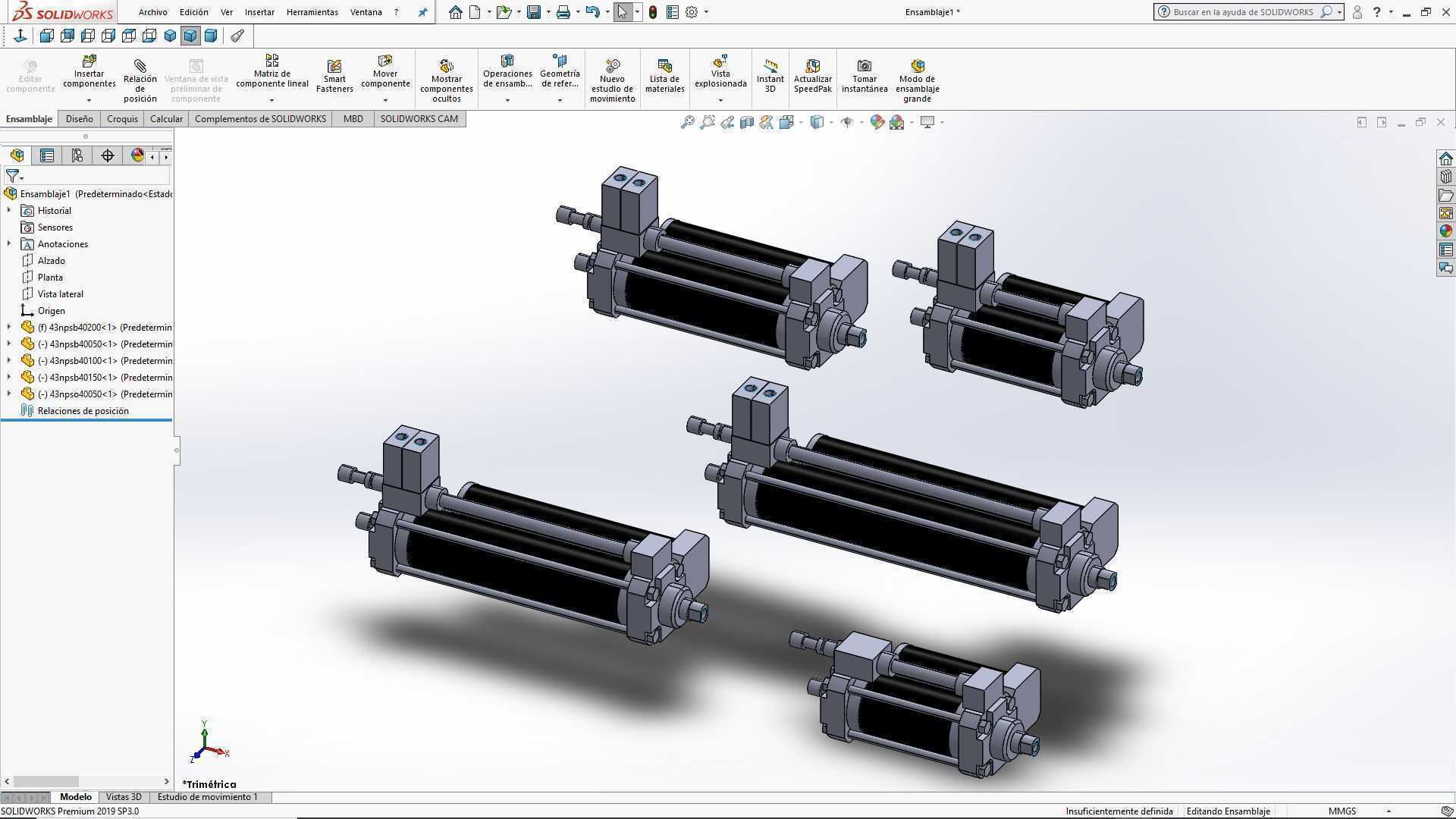

　　从外形尺寸和安装边界来看，最小规格的缸体截面尺寸为32mm×32mm，行程为50mm，安装时需要预留的轴向空间为142mm，径向空间需要在缸体截面基础上每边预留10mm的管路安装空间，气路接口采用G1/8标准螺纹，可以直接搭配市面上通用的快插接头。最大规格的缸体截面尺寸为63mm×63mm，行程为300mm，安装时需要预留的轴向空间为425mm，径向空间每边预留15mm的管路与传感器安装空间，气路接口采用G1/4标准螺纹，缸筒侧面预留了磁性开关的安装槽，可以直接加装标准的磁性开关来检测活塞的位置信号，不需要额外做传感器安装支架。所有规格的气缸安装孔位间距都做了统一的公差控制，孔位位置度公差控制在0.1mm以内，安装时可以直接和设备上的安装板对位，不需要反复调整位置。在实际选型的时候，只需要根据工位需要的推力、行程、安装空间三个维度选择对应规格即可，所有规格的工作压力范围都是0.1MPa到1.0MPa，在0.6MPa的标准工作压力下，最小规格的理论推力为482N，最大规格的理论推力为1870N，可以覆盖绝大多数非标自动化设备的直线驱动需求。另外，整个结构的三维模型都做了简化处理，去掉了对装配仿真没有影响的细小工艺特征，比如倒角、退刀槽这些，在做设备整体装配的时候不会占用过多的电脑内存，运行大装配体的时候也不会出现卡顿问题，同时所有关键的安装尺寸、配合尺寸都和实际零件完全一致，导入装配体之后可以直接用来做干涉检查、运动仿真，不需要再对模型做尺寸修正。
