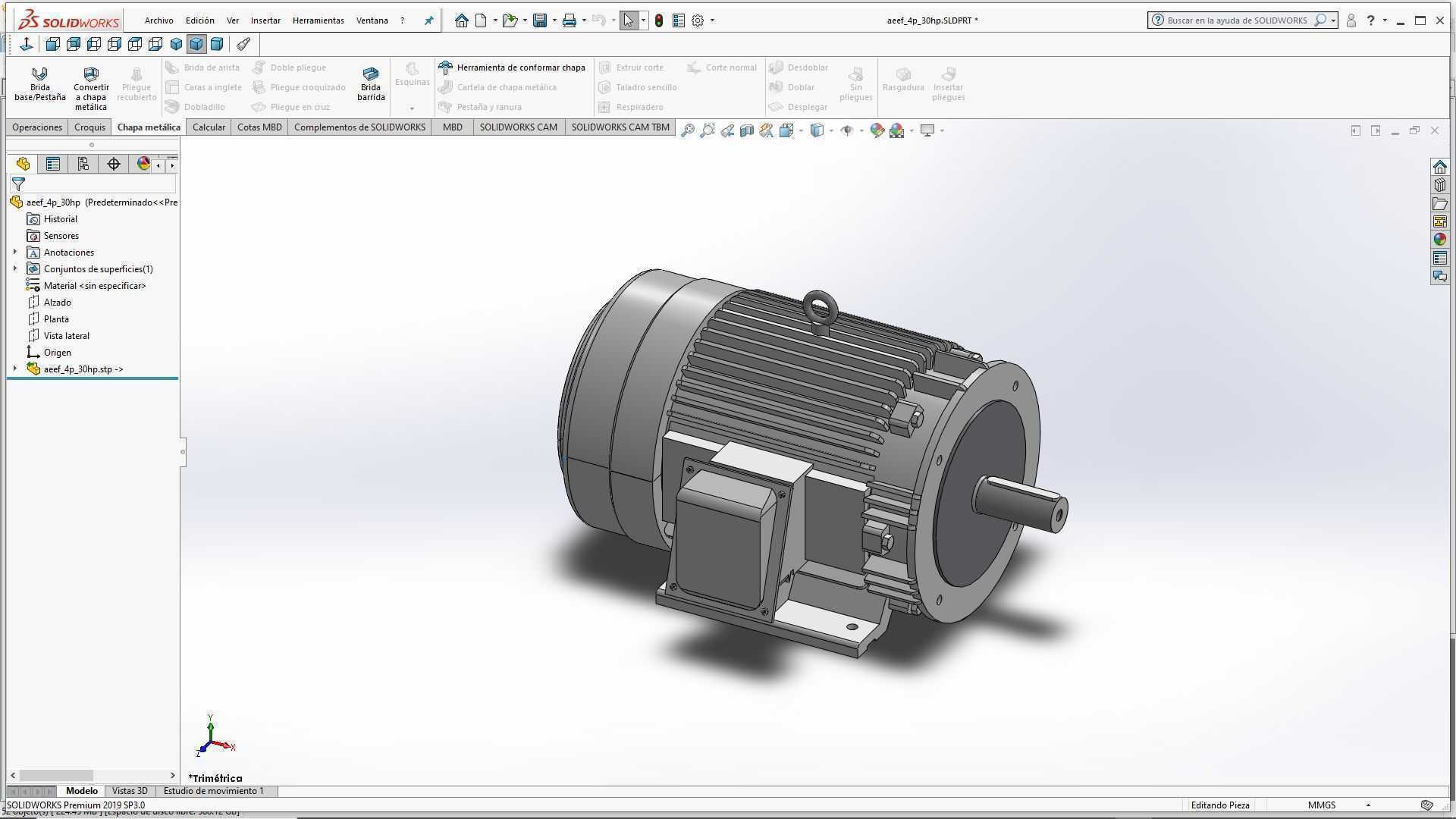

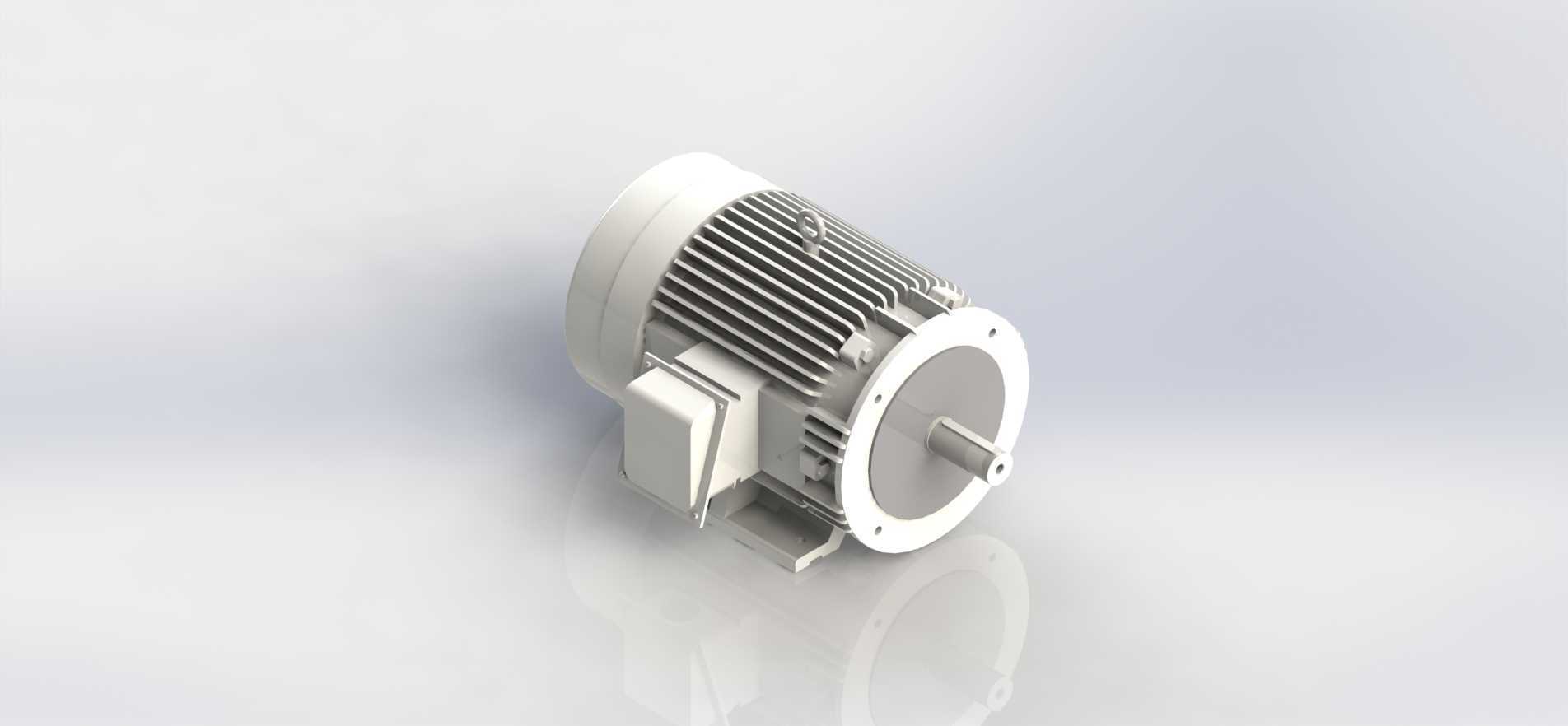

30马力工业三相异步电动机结构模型

　　这款30马力规格的电动机三维结构，还原了工业常用封闭式三相异步电机的完整细节，建模过程中完全参照量产工业电机的实际装配逻辑搭建，所有结构特征都对应实体产品的功能需求，没有多余的装饰性设计。从实际应用场景来看，该功率段的电机覆盖了非常多的工业传动场景，比如中小型输送线的主动辊驱动、通用机床的主轴动力输入、农用加工设备的动力源、小型风机与水泵的配套动力，还有部分轻工生产设备的主传动单元，在离散制造车间、农产品加工场站、中小型泵站都能见到同规格产品的身影，属于工业动力领域应用覆盖面极广的一个功率档位。

　　从功能特性来看，模型还原的是B35安装方式的鼠笼式异步电机，机壳采用带轴向散热筋的一体式铸铁结构，散热筋的排布密度、高度都经过热仿真校核，在电机额定负载运行时，能通过自带的同轴风叶带动空气沿散热筋轴向流动，把定子绕组产生的热量快速带出，保证绕组温升控制在绝缘等级允许的范围内。接线盒设置在机壳侧上方，预留了足够的线缆弯折空间，同时接线腔内部的接线端子排布、接地端子位置都和实物一致，方便现场施工时的线缆接入，也能避免线缆弯折过度导致的绝缘破损。输出端采用法兰安装结构，端盖的止口尺寸、安装孔的位置度公差都严格遵循对应功率段的行业通用标准，能直接和减速机、设备安装法兰实现无缝对接，不需要额外做转接板设计；非输出端的风罩采用钢板冲压结构，上面的通风孔开孔率经过优化，既保证足够的进风面积，又能防止外部异物进入风叶腔打坏风叶。

　　设计思路上，整个模型完全遵循自底向上的装配逻辑，先从定子铁芯、转子鼠笼、转轴这些核心电磁部件开始搭建，确定定子冲片的叠厚、转子导条的排布、转轴的轴伸直径与键槽尺寸，再围绕核心部件匹配机壳的壁厚、前后端盖的轴承室尺寸，轴承选用的是对应负载等级的深沟球轴承，模型里还原了轴承的安装位、油封的沟槽结构，能直观看到轴承的润滑腔空间，方便后续做维护性设计校核。之后再叠加散热筋、接线盒、风叶、风罩、安装脚这些外部结构，所有配合面的公差带都按照实际装配要求预留，比如机壳和端盖的止口配合采用过渡配合，轴伸和联轴器的配合面采用k6公差带，安装孔的孔径比配套螺栓大1mm，抵消现场安装时的位置偏差。

　　外形尺寸与安装边界方面，模型的轴伸直径、键槽宽度、法兰止口直径、安装孔中心距都和Y系列同功率电机的通用安装尺寸完全匹配，整机总长控制在对应功率段的常规尺寸范围内，机壳外径、中心高都符合行业通用规范，安装脚的螺栓孔间距、孔径也适配常用的槽钢安装基座，做设备布局设计时，不需要额外调整安装位的尺寸，直接调用就能完成动力单元的布局。模型里还还原了吊环的安装位，在机壳顶部预留了吊环螺纹孔，对应30马力电机的整机重量，螺纹孔的深度、吊环的承载能力都满足整机吊装的需求，方便设备组装时的吊装转运。输出轴的轴伸长度也做了准确还原，能适配标准规格的联轴器、皮带轮的安装深度，避免出现轴伸过长顶坏设备端盖、或者轴伸过短导致联轴器配合长度不足的问题。另外，模型里的接线盒方向、安装脚的位置都可以根据实际安装场景做调整，能适配不同走线方向、不同安装空间的设备布局需求，不管是卧式安装在设备基座上，还是立式法兰安装在设备端面，都能直接通过调整装配约束实现安装姿态的切换，不需要重新建模。
