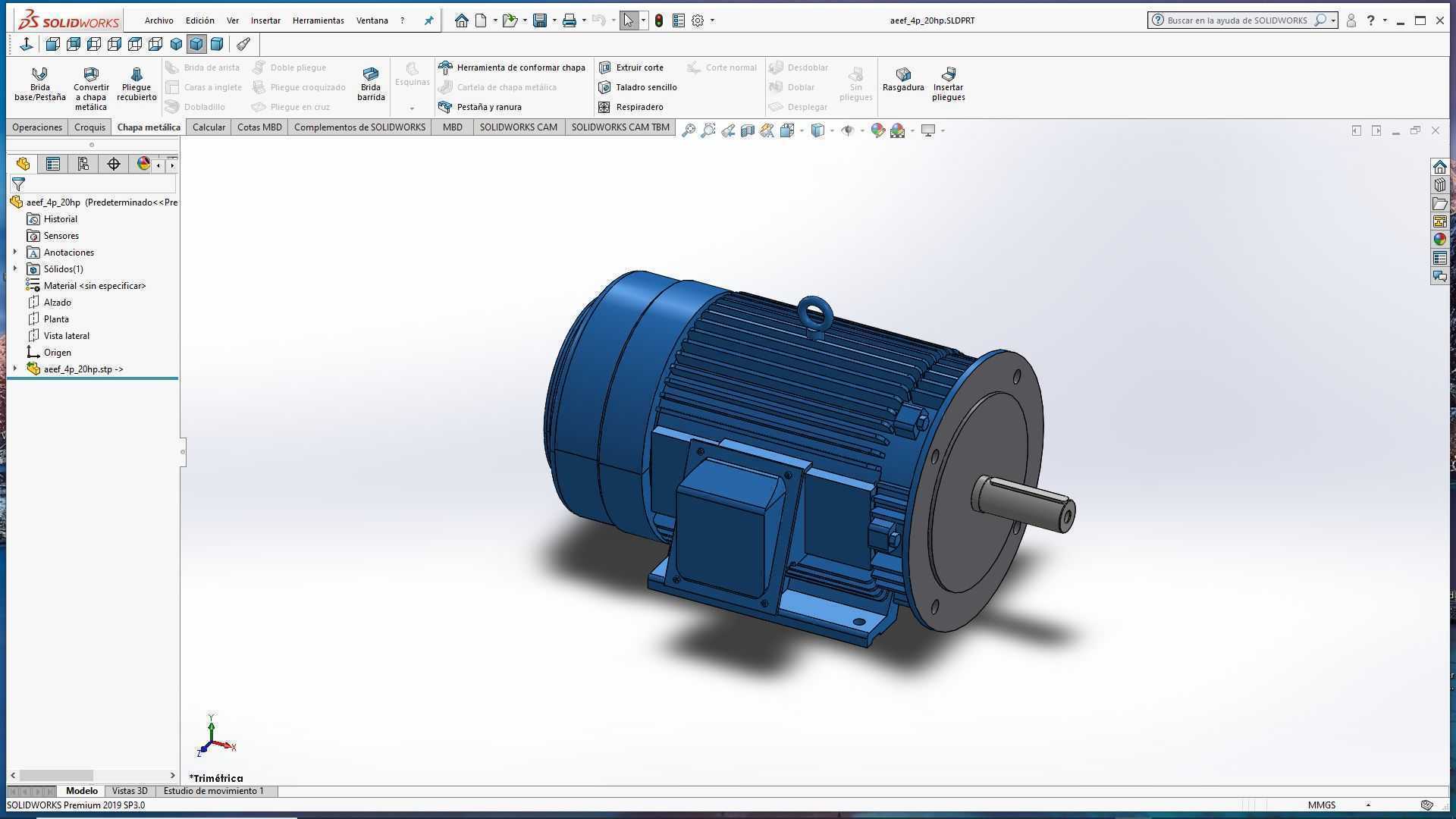

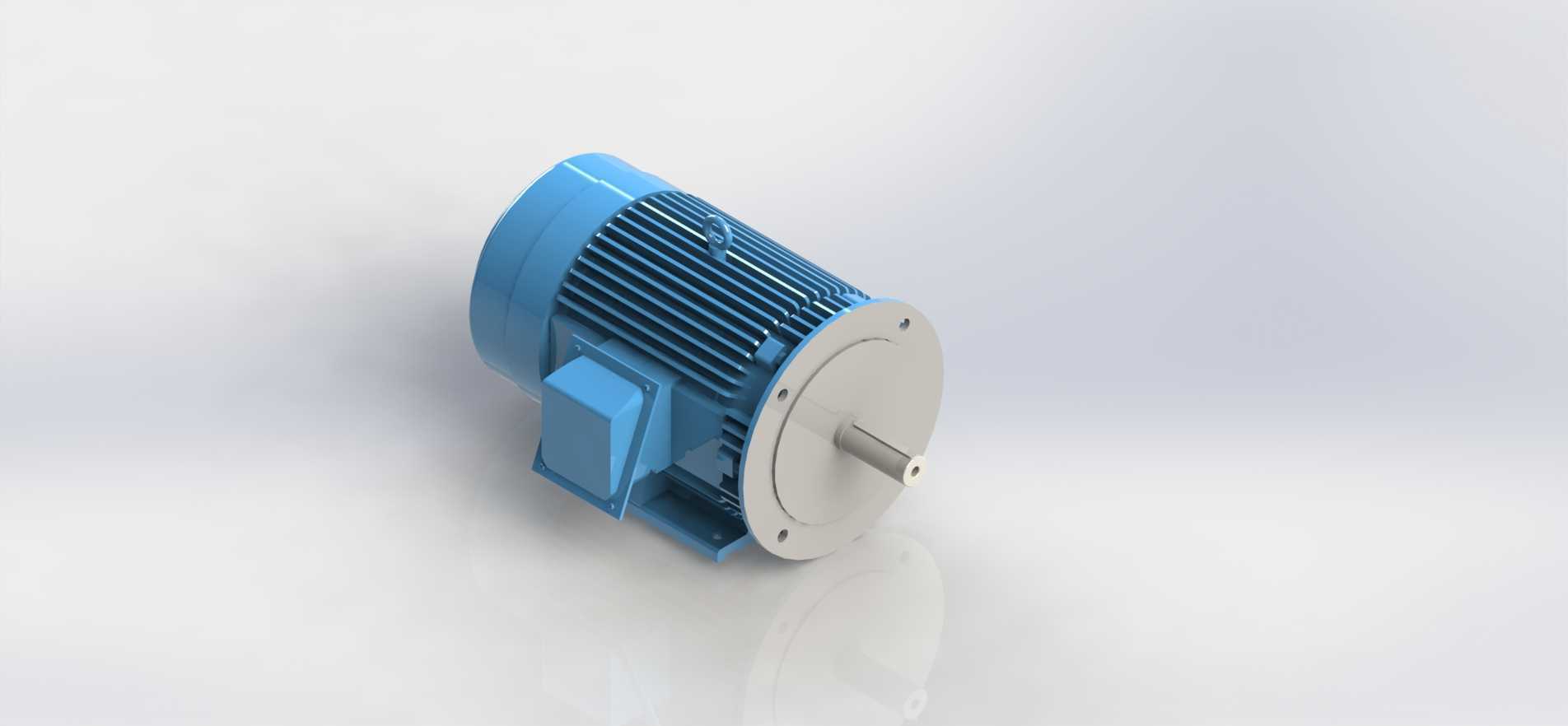

20马力工业驱动电动机三维结构模型

　　这款20马力电动机的三维建模，完全围绕工业现场实际安装与传动需求搭建，建模过程中优先还原了法兰安装面的形位公差基准，前端法兰的止口尺寸、安装孔位分布完全匹配通用工业设备的对接标准，不管是配套皮带输送机的驱动端、小型破碎机的动力输入位，还是机床辅机的传动单元，都能直接在装配环境中完成对接校验，不需要二次调整安装接口的坐标参数。机壳部分的散热筋结构没有做简化处理，每一条散热筋的拔模角度、间距都参考量产铸件的工艺要求设置，既还原了实际铸件的脱模可行性，也能在后续做热仿真分析时，直接导入模型计算自然对流下的散热面积，不需要额外补全结构细节。接线盒的位置设置在机壳侧方45度方位，建模时预留了线缆弯曲的最小空间半径，

　　现场布线时不会出现线缆弯折半径不足导致的绝缘层破损问题，接线盒内部的端子排安装位也做了结构留白，方便后续做电气布线的二次装配。输出轴的轴伸长度、键槽尺寸完全对应20马力功率段的扭矩输出要求，轴肩位置的退刀槽、密封件安装位都做了细节还原，在做传动装配时，联轴器、带轮的轴向定位尺寸可以直接从模型上提取，不需要反复核对二维图纸的尺寸链。从应用场景来看，这个功率段的电动机覆盖了大部分中小型工业设备的动力需求，从食品加工生产线的输送带驱动，到小型木工机械的主轴动力，再到环保设备的风机配套，都能见到同规格产品的身影，建模时特意统一了底脚安装孔的跨距参数，和同功率段B3安装形式的电机尺寸完全兼容，设备改型时如果需要替换动力单元，

　　不需要重新加工设备的安装底座。整个模型的装配层级按照实际生产的装配流程划分，端盖、机壳、定子、转子、风扇、风罩都作为独立的装配子件存在，做干涉检查时可以单独隐藏外部覆盖件，查看内部转子和定子的气隙均匀度，也能直接提取转子的转动惯量参数，为后续的电机选型计算、传动系统动态仿真提供准确的质量属性参考。后端风罩的通风孔做了等比例还原，通风面积和实际产品一致，做流场仿真时可以直接模拟风扇转动时的冷却风路走向，验证散热筋表面的风速分布是否满足温升要求。建模过程中特意规避了非功能性的倒角、圆角过度装饰，所有结构特征都对应实际零件的加工或装配需求，比如吊环安装位的螺纹孔深度、端盖螺栓的沉头深度，都按照紧固件的标准长度设置，

　　不会出现螺栓拧入深度不足或者干涉的问题。对于做设备集成的工程师来说，这个模型可以直接导入到整机装配中，用来校验动力单元和周边防护罩、管线的安全距离，避免现场安装时出现空间不足的问题；对于做电机本体设计的从业者，模型的结构分区清晰，可以在此基础上调整定子冲片尺寸、绕组参数，快速衍生出不同极数、不同安装形式的同功率段电机方案，不需要从零开始搭建基础外形结构。
