希德罗切克斯气动执行元件结构设计

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、非标设备的往复动作实现场景中，这类带端部安装附件的杆式气动执行元件，是气动系统里完成直线推压、位移输送、工件夹紧动作的核心执行部件，区别于普通标准气缸的通用化设计，该系列元件针对不同行程、不同输出力需求做了规格细分，可覆盖从轻载快速移位到重载持续顶紧的多类工况需求。从结构设计逻辑来看，元件主体采用缸筒与端盖的密封连接结构，缸筒内壁做高精度珩磨处理，保证活塞往复运动时的密封件磨损量控制在合理区间，降低长期运行后的内泄漏风险；活塞杆表面做硬质氧化加镀硬铬处理，既提升表面硬度抵御外界粉尘、切削液的腐蚀，也减小活塞杆与前端盖密封件的摩擦阻力，避免动作过程中出现爬行、卡顿问题。

　　端部集成的安装支架采用标准化接口设计，可直接匹配脚架安装、法兰安装、耳轴铰接等多种安装方式，不需要额外加工转接件，能大幅缩短现场设备的装配调试周期；缸体侧面预留的传感器安装槽，可直接嵌入磁性开关，实时检测活塞的伸出与缩回位置，给控制系统反馈到位信号，不需要额外加装外置行程检测装置，简化外围回路的布线与安装工作量。从安装边界来看，不同规格的元件在缸径、行程参数上做了梯度区分，小缸径规格适合电子装配类轻载工况，安装占用空间小，响应速度快，可完成小件的快速拾取、移位动作；大缸径规格输出推力充足，适合焊接工装、重型夹具的夹紧作业，能提供足够的锁紧力避免工件加工过程中出现位移。设计过程中针对密封结构做了优化，前后端盖均采用组合式密封件，

　　静态密封部位采用O型圈实现端面密封，动态密封部位采用带防尘圈的斯特封结构，既可以阻挡外界粉尘、铁屑进入缸筒内部，也能保证往复运动时的密封可靠性，在常规工厂气源压力0.4-0.8MPa的工况下，可稳定实现额定输出力，不会因为密封失效导致推力不足、动作迟缓问题。在实际选型应用中，这类元件可根据设备的动作行程需求选择对应行程规格，根据负载大小计算所需缸径，搭配不同的安装附件即可适配各类设备的安装空间，不管是安装在设备框架的型材上，还是直接固定在工装基板上，都能保证动作的同轴度，避免活塞杆承受径向力导致的密封件偏磨、杆体弯曲问题。另外，元件的气口采用标准内螺纹接口，可直接匹配常规气动接头，不需要做特殊转接，气路连接便捷；

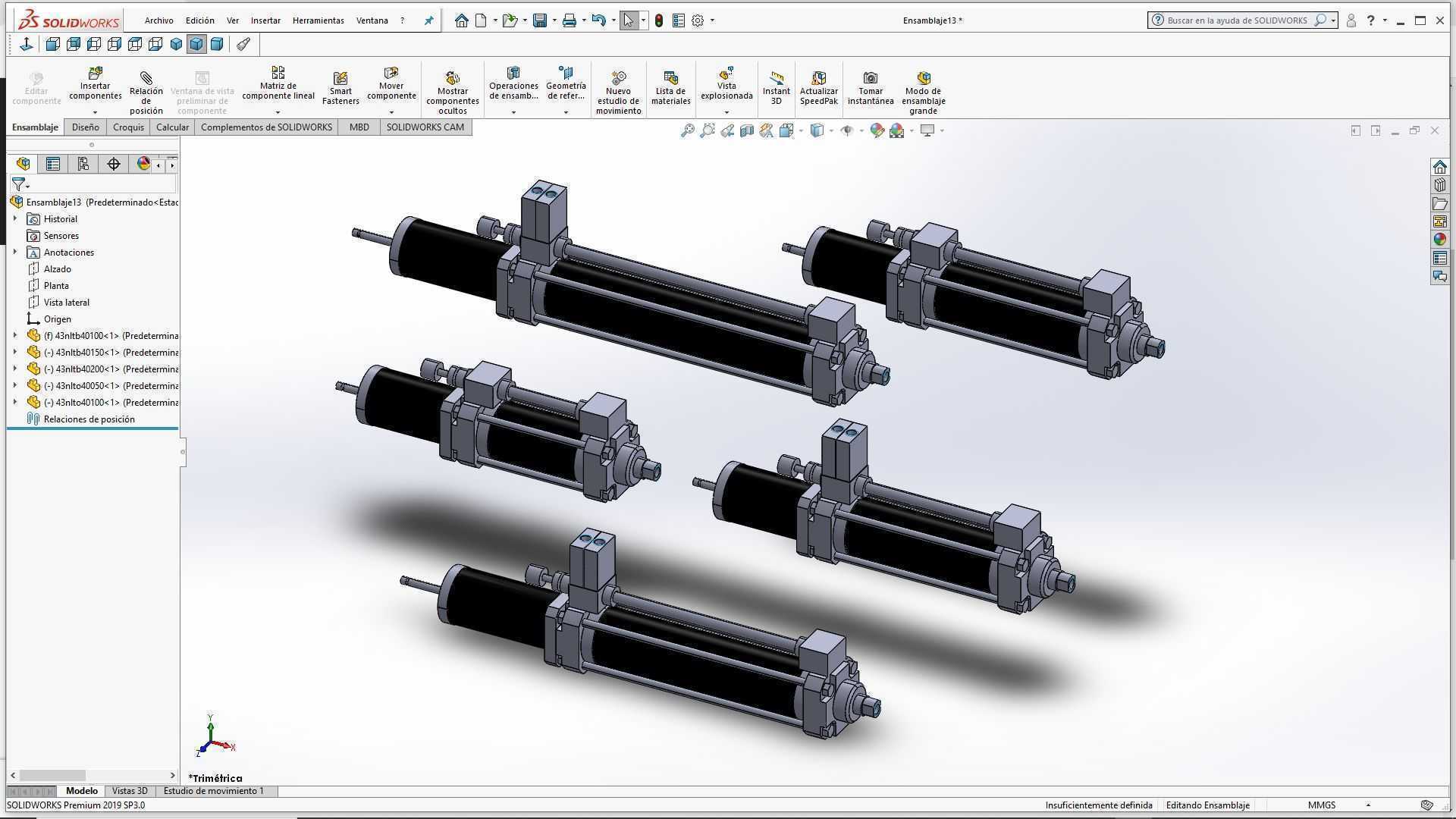

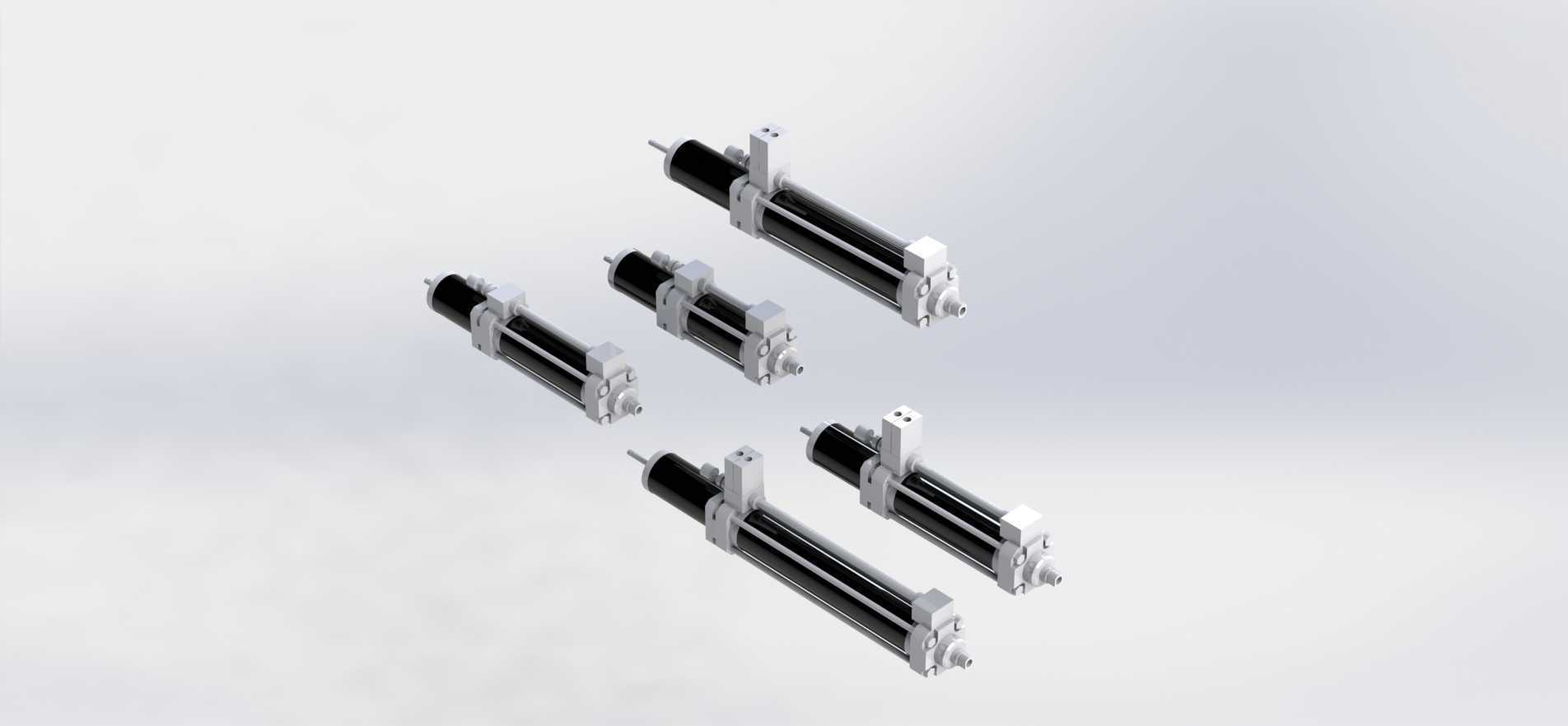

　　端盖上预留的缓冲调节针阀，可调节活塞运行到行程端点时的缓冲速度，避免活塞硬碰撞端盖产生噪音与结构冲击，延长元件的整体使用寿命。在3C电子组装生产线、汽车零部件焊接工装、木工机械的压紧机构、包装设备的推料机构中，这类执行元件都有广泛的应用场景，相比电动执行器，它的响应速度更快，结构更简单，维护成本更低，只需要配套气源处理元件即可稳定工作，不需要复杂的伺服驱动与控制系统，适合大批量应用在对成本控制较严格的自动化设备中。建模过程中对缸筒、端盖、活塞杆、安装支架、密封槽等结构都做了精准还原，每个配合部位的尺寸公差都按照气动元件的行业标准设定，可直接用于设备的虚拟装配调试，验证安装空间是否存在干涉，气路布局是否合理，也可作为选型参考，直观对比不同规格元件的外形尺寸差异，匹配实际设备的设计需求。
