多孔辐条式传动连接轮盘结构设计

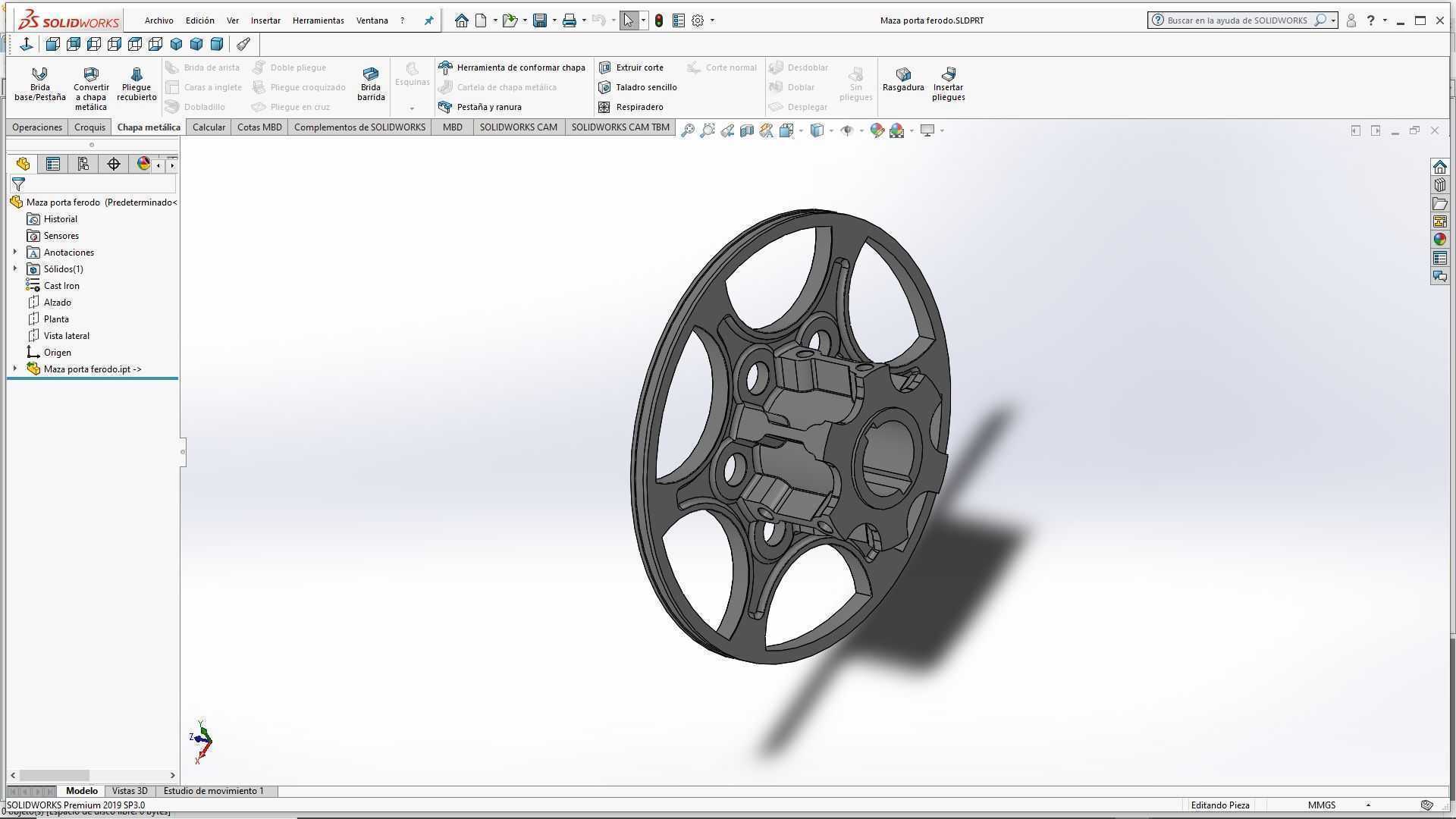

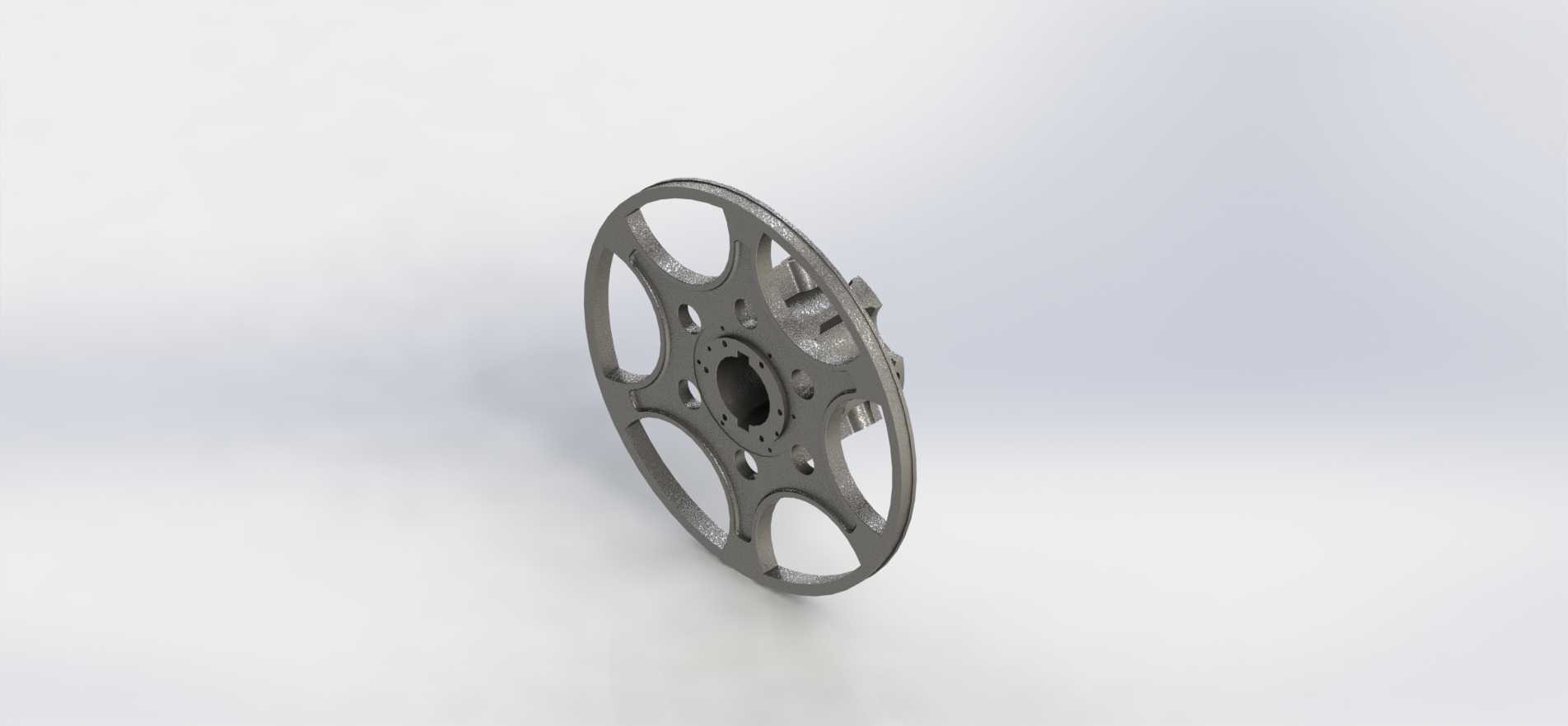

　　这类辐条式轮盘结构常应用在中低速重载的传动链路中，作为动力传递的中间连接载体，常见于农用机械、输送设备、小型工程机械的传动系统内，替代实心轮盘实现减重与动平衡优化的双重需求。从实际工况适配来看，这类轮盘的安装边界需要匹配对接轴的轴径公差，中心通孔的加工精度通常控制在H7级，保证与传动轴的过渡配合，避免运转过程中出现偏心晃动；中心孔周边均匀分布的小孔为销钉定位孔，用于安装传动销或紧定螺钉，实现轮盘与轴的周向固定，传递额定扭矩时不会出现相对滑移。轮盘外缘的辐条采用等强度设计思路，五处镂空辐条结构在保证整体结构刚度的前提下，大幅降低了零件自身重量，减少了轴系的转动惯量，对于频繁启停的传动场景，能有效降低启动瞬间的冲击载荷，

　　同时镂空结构也便于日常运维时观察轴端密封件的磨损状态，不用拆解轮盘就能完成初步的故障排查。辐条与中心轮毂的过渡位置做了大圆角处理，避免应力集中导致的疲劳断裂，在长期承受交变载荷的工况下，圆角过渡结构能分散应力流，提升零件的疲劳寿命，实际加工时该位置的表面粗糙度需要控制在Ra3.2以内，减少应力集中源。轮盘背面的凸台结构为安装定位止口，与对接部件的止口槽配合时，能保证轮盘与对接部件的同轴度，控制在0.02mm以内的同轴度误差，避免运转时出现径向跳动，影响传动平稳性。从设计逻辑上看，这类轮盘没有采用传统的实心辐板结构，而是选择了大尺寸镂空的辐条设计，一方面是为了适配轻量化的设计需求，在移动类机械设备上，

　　降低转动件的重量能间接降低整机的能耗，另一方面，镂空结构在铸造或锻造毛坯阶段，能减少材料的使用量，降低毛坯的成型难度，后续机加工时也能减少切削量，提升加工效率。在安装尺寸的匹配上，轮盘的整体外径需要根据传动链路的安装空间确定，辐条的厚度根据额定传递扭矩的大小做对应调整，当应用在扭矩更大的场景时，可适当增加辐条的截面厚度，同时在辐条表面增设加强筋结构，进一步提升结构刚度；如果应用在轻载高速的场景，可适当减小辐条厚度，同时对轮盘整体做动平衡校正，去除不平衡量，保证高速运转时的稳定性。这类轮盘的端面通常会作为摩擦面或连接面使用，因此端面的平面度需要控制在0.01mm以内，避免连接后出现间隙，导致传动过程中产生异响或连接松动。

　　实际选型应用时，需要确认轮盘的额定扭矩承载能力是否匹配传动系统的峰值扭矩，同时核对中心孔直径、定位销孔的分布圆直径、止口尺寸与对接部件的匹配度，避免出现安装干涉；对于有防腐需求的应用场景，可在轮盘表面做发黑处理或镀锌处理，提升零件的防锈能力，适应潮湿或多粉尘的工作环境。
